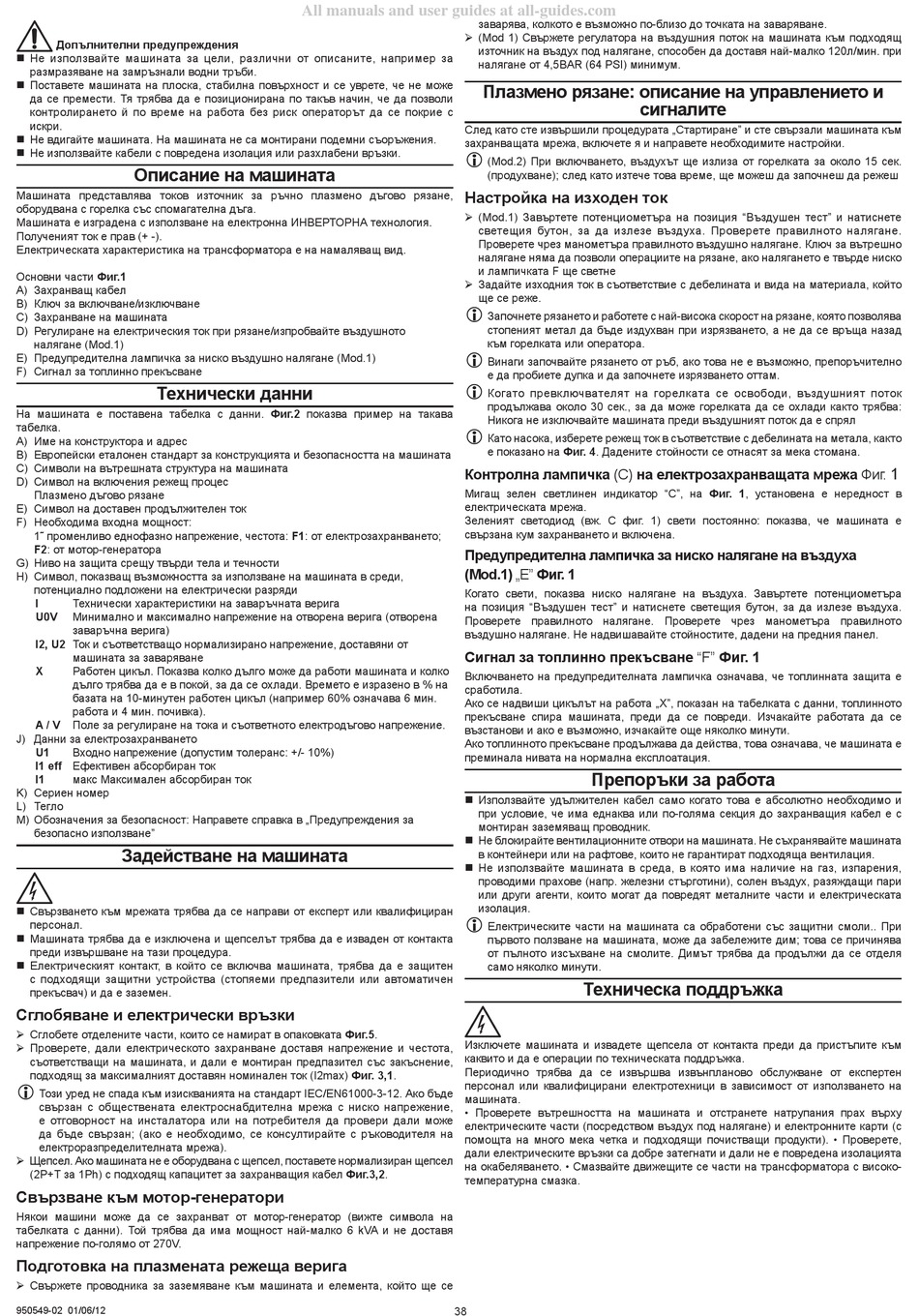

Допълнителни предупреждения
Не използвайте машината за цели, различни от описаните, например за
размразяване на замръзнали водни тръби.
Поставете машината на плоска, стабилна повърхност и се уврете, че не може
да се премести. Тя трябва да е позиционирана по такъв начин, че да позволи
контролирането й по време на работа без риск операторът да се покрие с
искри.
Не вдигайте машината. На машината не са монтирани подемни съоръжения.
Не използвайте кабели с повредена изолация или разхлабени връзки.
Описание на машината
Машината представлява токов източник за ръчно плазмено дъгово рязане,
оборудвана с горелка със спомагателна дъга.
Машината е изградена с използване на електронна ИНВЕРТОРНА технология.
Полученият ток е прав (+ -).
Електрическата характеристика на трансформатора е на намаляващ вид.
Основни части Фиг.1
A) Захранващ кабел
B) Ключ за включване/изключване
C) Захранване на машината
D) Регулиране на електрическия ток при рязане/изпробвайте въздушното
налягане (Mod.1)
E) Предупредителна лампичка за ниско въздушно налягане (Mod.1)
F) Сигнал за топлинно прекъсване
Технически данни
На машината е поставена табелка с данни. Фиг.2 показва пример на такава
табелка.
A) Име на конструктора и адрес
B) Европейски еталонен стандарт за конструкцията и безопасността на машината
C) Символи на вътрешната структура на машината
D) Символ на включения режещ процес
Плазмено дъгово рязане
E) Символ на доставен продължителен ток
F) Необходима входна мощност:
1˜ променливо еднофазно напрежение, честота: F1: от електрозахранването;
F2: от мотор-генератора
G) Ниво на защита срещу твърди тела и течности
H) Символ, показващ възможността за използване на машината в среди,
потенциално подложени на електрически разряди
I
Технически характеристики на заваръчната верига
U0V
Минимално и максимално напрежение на отворена верига (отворена
заваръчна верига)
I2, U2 Ток и съответстващо нормализирано напрежение, доставяни от
машината за заваряване
X
Работен цикъл. Показва колко дълго може да работи машината и колко
дълго трябва да е в покой, за да се охлади. Времето е изразено в % на
базата на 10-минутен работен цикъл (например 60% означава 6 мин.
работа и 4 мин. почивка).
A / V
Поле за регулиране на тока и съответното електродъгово напрежение.
J) Данни за електрозахранването
U1
Входно напрежение (допустим толеранс: +/- 10%)
I1 eff Ефективен абсорбиран ток
I1
макс Максимален абсорбиран ток
K) Сериен номер
L) Тегло
M) Обозначения за безопасност: Направете справка в „Предупреждения за
безопасно използване"
Задействане на машината
Свързването към мрежата трябва да се направи от експерт или квалифициран
персонал.
Машината трябва да е изключена и щепселът трябва да е изваден от контакта
преди извършване на тази процедура.
Електрическият контакт, в който се включва машината, трябва да е защитен
с подходящи защитни устройства (стопяеми предпазители или автоматичен
прекъсвач) и да е заземен.
Сглобяване и електрически връзки
Сглобете отделените части, които се намират в опаковката Фиг.5.
Проверете, дали електрическото захранване доставя напрежение и честота,
съответстващи на машината, и дали е монтиран предпазител със закъснение,
подходящ за максималният доставян номинален ток (I2max) Фиг. 3,1.
Този уред не спада към изискванията на стандарт IEC/EN61000-3-12. Ако бъде
свързан с обществената електроснабдителна мрежа с ниско напрежение,
е отговорност на инсталатора или на потребителя да провери дали може
да бъде свързан; (ако е необходимо, се консултирайте с ръководителя на
електроразпределителната мрежа).
Щепсел. Ако машината не е оборудвана с щепсел, поставете нормализиран щепсел
(2P+T за 1Ph) с подходящ капацитет за захранващия кабел Фиг.3,2.
Свързване към мотор-генератори
Някои машини може да се захранват от мотор-генератор (вижте символа на
табелката с данни). Той трябва да има мощност най-малко 6 kVA и не доставя
напрежение по-голямо от 270V.
Подготовка на плазмената режеща верига
Свържете проводника за заземяване към машината и елемента, който ще се
950549-02 0/06/2
All manuals and user guides at all-guides.com
След като сте извършили процедурата „Стартиране" и сте свързали машината към
захранващата мрежа, включете я и направете необходимите настройки.
Настройка на изходен ток
Контролна лампичка (С) на електрозахранващата мрежа Фиг.
Мигащ зелен светлинен индикатор "С", на Фиг. 1, установена е нередност в
електрическата мрежа.
Зеленият светодиод (вж. C фиг. 1) свети постоянно: показва, че машината е
свързана кум захранването и включена.
Предупредителна лампичка за ниско налягане на въздуха
(Mod.1) „E" Фиг. 1
Когато свети, показва ниско налягане на въздуха. Завъртете потенциометъра
на позиция "Въздушен тест" и натиснете светещия бутон, за да излезе въздуха.
Проверете правилното налягане. Проверете чрез манометъра правилното
въздушно налягане. Не надвишавайте стойностите, дадени на предния панел.
Сигнал за топлинно прекъсване "F" Фиг. 1
Включването на предупредителната лампичка означава, че топлинната защита е
сработила.
Ако се надвиши цикълът на работа „Х", показан на табелката с данни, топлинното
прекъсване спира машината, преди да се повреди. Изчакайте работата да се
възстанови и ако е възможно, изчакайте още няколко минути.
Ако топлинното прекъсване продължава да действа, това означава, че машината е
преминала нивата на нормална експлоатация.
Изключете машината и извадете щепсела от контакта преди да пристъпите към
каквито и да е операции по техническата поддръжка.
Периодично трябва да се извършва извънпланово обслужване от експертен
персонал или квалифицирани електротехници в зависимост от използването на
машината.
• Проверете вътрешността на машината и отстранете натрупания прах върху
електрическите части (посредством въздух под налягане) и електронните карти (с
помощта на много мека четка и подходящи почистващи продукти). • Проверете,
дали електрическите връзки са добре затегнати и дали не е повредена изолацията
на окабеляването. • Смазвайте движещите се части на трансформатора с високо-
температурна смазка.
38
заварява, колкото е възможно по-близо до точката на заваряване.
(Mod 1) Свържете регулатора на въздушния поток на машината към подходящ
източник на въздух под налягане, способен да доставя най-малко 120л/мин. при
налягане от 4,5BAR (64 PSI) минимум.
Плазмено рязане: описание на управлението и
сигналите
(Mod.2) При включването, въздухът ще излиза от горелката за около 15 сек.
(продухване); след като изтече това време, ще можеш да започнеш да режеш
(Mod.1) Завъртете потенциометъра на позиция "Въздушен тест" и натиснете
светещия бутон, за да излезе въздуха. Проверете правилното налягане.
Проверете чрез манометъра правилното въздушно налягане. Ключ за вътрешно
налягане няма да позволи операциите на рязане, ако налягането е твърде ниско
и лампичката F ще светне
Задайте изходния ток в съответствие с дебелината и вида на материала, който
ще се реже.
Започнете рязането и работете с най-висока скорост на рязане, която позволява
стопеният метал да бъде издухван при изрязването, а не да се връща назад
към горелката или оператора.
Винаги започвайте рязането от ръб, ако това не е възможно, препоръчително
е да пробиете дупка и да започнете изрязването оттам.
Когато превключвателят на горелката се освободи, въздушният поток
продължава около 30 сек., за да може горелката да се охлади както трябва:
Никога не изключвайте машината преди въздушният поток да е спрял
Като насока, изберете режещ ток в съответствие с дебелината на метала, както
е показано на Фиг. 4. Дадените стойности се отнасят за мека стомана.
Препоръки за работа
Използвайте удължителен кабел само когато това е абсолютно необходимо и
при условие, че има еднаква или по-голяма секция до захранващия кабел е с
монтиран заземяващ проводник.
Не блокирайте вентилационните отвори на машината. Не съхранявайте машината
в контейнери или на рафтове, които не гарантират подходяща вентилация.
Не използвайте машината в среда, в която има наличие на газ, изпарения,
проводими прахове (напр. железни стърготини), солен въздух, разяждащи пари
или други агенти, които могат да повредят металните части и електрическата
изолация.
Електрическите части на машината са обработени със защитни смоли.. При
първото ползване на машината, може да забележите дим; това се причинява
от пълното изсъхване на смолите. Димът трябва да продължи да се отделя
само няколко минути.
