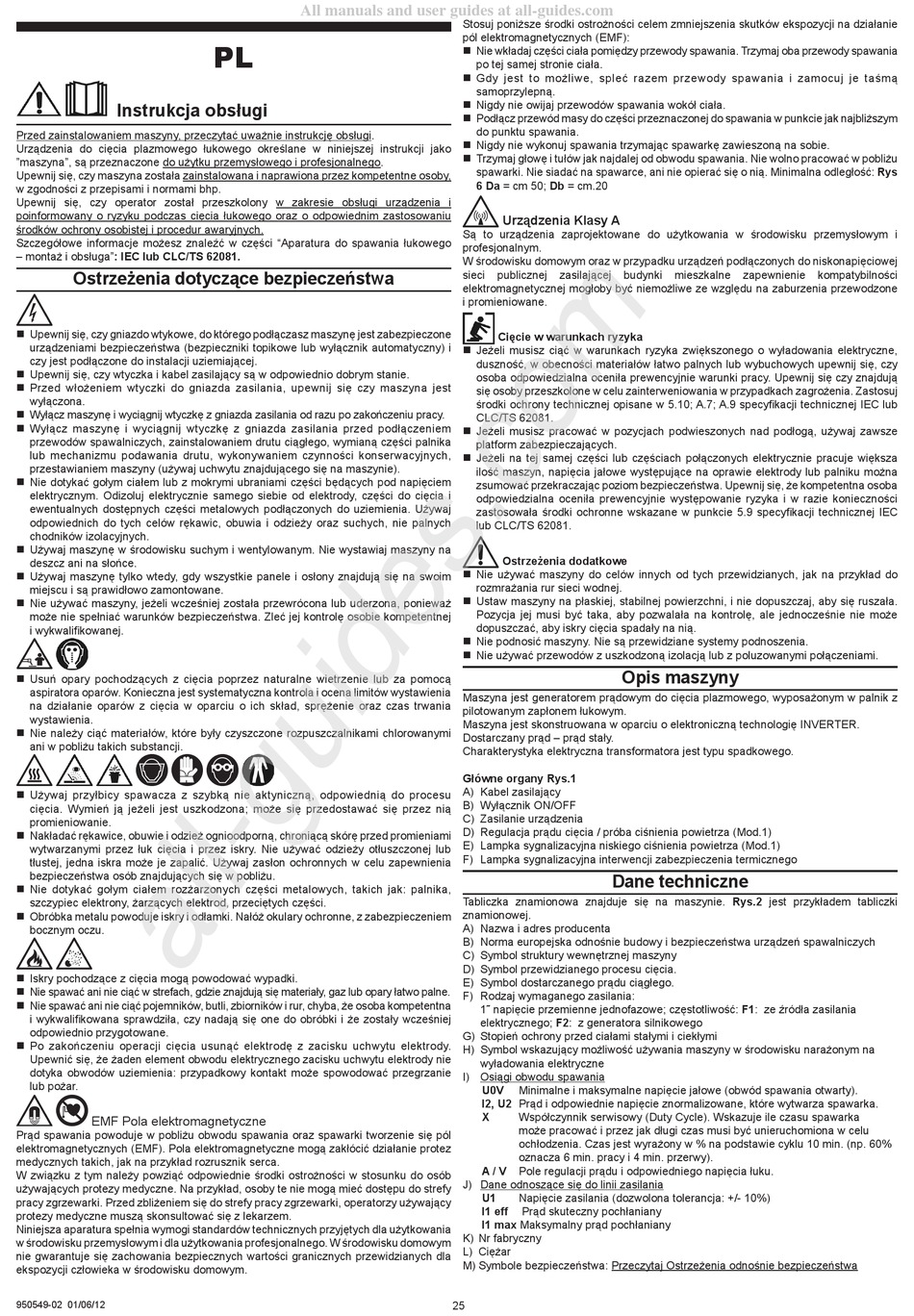

Instrukcja obsługi
Przed zainstalowaniem maszyny, przeczytać uważnie instrukcję obsługi.
Urządzenia do cięcia plazmowego łukowego określane w niniejszej instrukcji jako
"maszyna", są przeznaczone do użytku przemysłowego i profesjonalnego.
Upewnij się, czy maszyna została zainstalowana i naprawiona przez kompetentne osoby,
w zgodności z przepisami i normami bhp.
Upewnij się, czy operator został przeszkolony w zakresie obsługi urządzenia i
poinformowany o ryzyku podczas cięcia łukowego oraz o odpowiednim zastosowaniu
środków ochrony osobistej i procedur awaryjnych.
Szczegółowe informacje możesz znaleźć w części "Aparatura do spawania łukowego
– montaż i obsługa": IEC lub CLC/TS 62081.
Ostrzeżenia dotyczące bezpieczeństwa
Upewnij się, czy gniazdo wtykowe, do którego podłączasz maszynę jest zabezpieczone
urządzeniami bezpieczeństwa (bezpieczniki topikowe lub wyłącznik automatyczny) i
czy jest podłączone do instalacji uziemiającej.
Upewnij się, czy wtyczka i kabel zasilający są w odpowiednio dobrym stanie.
Przed włożeniem wtyczki do gniazda zasilania, upewnij się czy maszyna jest
wyłączona.
Wyłącz maszynę i wyciągnij wtyczkę z gniazda zasilania od razu po zakończeniu pracy.
Wyłącz maszynę i wyciągnij wtyczkę z gniazda zasilania przed podłączeniem
przewodów spawalniczych, zainstalowaniem drutu ciągłego, wymianą części palnika
lub mechanizmu podawania drutu, wykonywaniem czynności konserwacyjnych,
przestawianiem maszyny (używaj uchwytu znajdującego się na maszynie).
Nie dotykać gołym ciałem lub z mokrymi ubraniami części będących pod napięciem
elektrycznym. Odizoluj elektrycznie samego siebie od elektrody, części do cięcia i
ewentualnych dostępnych części metalowych podłączonych do uziemienia. Używaj
odpowiednich do tych celów rękawic, obuwia i odzieży oraz suchych, nie palnych
chodników izolacyjnych.
Używaj maszynę w środowisku suchym i wentylowanym. Nie wystawiaj maszyny na
deszcz ani na słońce.
Używaj maszynę tylko wtedy, gdy wszystkie panele i osłony znajdują się na swoim
miejscu i są prawidłowo zamontowane.
Nie używać maszyny, jeżeli wcześniej została przewrócona lub uderzona, ponieważ
może nie spełniać warunków bezpieczeństwa. Zleć jej kontrolę osobie kompetentnej
i wykwalifikowanej.
Usuń opary pochodzących z cięcia poprzez naturalne wietrzenie lub za pomocą
aspiratora oparów. Konieczna jest systematyczna kontrola i ocena limitów wystawienia
na działanie oparów z cięcia w oparciu o ich skład, sprężenie oraz czas trwania
wystawienia.
Nie należy ciąć materiałów, które były czyszczone rozpuszczalnikami chlorowanymi
ani w pobliżu takich substancji.
Używaj przyłbicy spawacza z szybką nie aktyniczną, odpowiednią do procesu
cięcia. Wymień ją jeżeli jest uszkodzona; może się przedostawać się przez nią
promieniowanie.
Nakładać rękawice, obuwie i odzież ognioodporną, chroniącą skórę przed promieniami
wytwarzanymi przez łuk cięcia i przez iskry. Nie używać odzieży otłuszczonej lub
tłustej, jedna iskra może je zapalić. Używaj zasłon ochronnych w celu zapewnienia
bezpieczeństwa osób znajdujących się w pobliżu.
Nie dotykać gołym ciałem rozżarzonych części metalowych, takich jak: palnika,
szczypiec elektrony, żarzących elektrod, przeciętych części.
Obróbka metalu powoduje iskry i odłamki. Nałóż okulary ochronne, z zabezpieczeniem
bocznym oczu.
Iskry pochodzące z cięcia mogą powodować wypadki.
Nie spawać ani nie ciąć w strefach, gdzie znajdują się materiały, gaz lub opary łatwo palne.
Nie spawać ani nie ciąć pojemników, butli, zbiorników i rur, chyba, że osoba kompetentna
i wykwalifikowana sprawdziła, czy nadają się one do obróbki i że zostały wcześniej
odpowiednio przygotowane.
Po zakończeniu operacji cięcia usunąć elektrodę z zacisku uchwytu elektrody.
Upewnić się, że żaden element obwodu elektrycznego zacisku uchwytu elektrody nie
dotyka obwodów uziemienia: przypadkowy kontakt może spowodować przegrzanie
lub pożar.
EMF Pola elektromagnetyczne
Prąd spawania powoduje w pobliżu obwodu spawania oraz spawarki tworzenie się pól
elektromagnetycznych (EMF). Pola elektromagnetyczne mogą zakłócić działanie protez
medycznych takich, jak na przykład rozrusznik serca.
W związku z tym należy powziąć odpowiednie środki ostrożności w stosunku do osób
używających protezy medyczne. Na przykład, osoby te nie mogą mieć dostępu do strefy
pracy zgrzewarki. Przed zbliżeniem się do strefy pracy zgrzewarki, operatorzy używający
protezy medyczne muszą skonsultować się z lekarzem.
Niniejsza aparatura spełnia wymogi standardów technicznych przyjętych dla użytkowania
w środowisku przemysłowym i dla użytkowania profesjonalnego. W środowisku domowym
nie gwarantuje się zachowania bezpiecznych wartości granicznych przewidzianych dla
ekspozycji człowieka w środowisku domowym.
950549-02 0/06/2
All manuals and user guides at all-guides.com
PL
Stosuj poniższe środki ostrożności celem zmniejszenia skutków ekspozycji na działanie
pól elektromagnetycznych (EMF):
Nie wkładaj części ciała pomiędzy przewody spawania. Trzymaj oba przewody spawania
po tej samej stronie ciała.
Gdy jest to możliwe, spleć razem przewody spawania i zamocuj je taśmą
samoprzylepną.
Nigdy nie owijaj przewodów spawania wokół ciała.
Podłącz przewód masy do części przeznaczonej do spawania w punkcie jak najbliższym
do punktu spawania.
Nigdy nie wykonuj spawania trzymając spawarkę zawieszoną na sobie.
Trzymaj głowę i tułów jak najdalej od obwodu spawania. Nie wolno pracować w pobliżu
spawarki. Nie siadać na spawarce, ani nie opierać się o nią. Minimalna odległość: Rys
6 Da = cm 50; Db = cm.20
Urządzenia Klasy A
Są to urządzenia zaprojektowane do użytkowania w środowisku przemysłowym i
profesjonalnym.
W środowisku domowym oraz w przypadku urządzeń podłączonych do niskonapięciowej
sieci
publicznej
zasilającej
budynki
elektromagnetycznej mogłoby być niemożliwe ze względu na zaburzenia przewodzone
i promieniowane.
Cięcie w warunkach ryzyka
Jeżeli musisz ciąć w warunkach ryzyka zwiększonego o wyładowania elektryczne,
duszność, w obecności materiałów łatwo palnych lub wybuchowych upewnij się, czy
osoba odpowiedzialna oceniła prewencyjnie warunki pracy. Upewnij się czy znajdują
się osoby przeszkolone w celu zainterweniowania w przypadkach zagrożenia. Zastosuj
środki ochrony technicznej opisane w 5.10; A.7; A.9 specyfikacji technicznej IEC lub
CLC/TS 62081.
Jeżeli musisz pracować w pozycjach podwieszonych nad podłogą, używaj zawsze
platform zabezpieczających.
Jeżeli na tej samej części lub częściach połączonych elektrycznie pracuje większa
ilość maszyn, napięcia jałowe występujące na oprawie elektrody lub palniku można
zsumować przekraczając poziom bezpieczeństwa. Upewnij się, że kompetentna osoba
odpowiedzialna oceniła prewencyjnie występowanie ryzyka i w razie konieczności
zastosowała środki ochronne wskazane w punkcie 5.9 specyfikacji technicznej IEC
lub CLC/TS 62081.
Ostrzeżenia dodatkowe
Nie używać maszyny do celów innych od tych przewidzianych, jak na przykład do
rozmrażania rur sieci wodnej.
Ustaw maszyny na płaskiej, stabilnej powierzchni, i nie dopuszczaj, aby się ruszała.
Pozycja jej musi być taka, aby pozwalała na kontrolę, ale jednocześnie nie może
dopuszczać, aby iskry cięcia spadały na nią.
Nie podnosić maszyny. Nie są przewidziane systemy podnoszenia.
Nie używać przewodów z uszkodzoną izolacją lub z poluzowanymi połączeniami.
Opis maszyny
Maszyna jest generatorem prądowym do cięcia plazmowego, wyposażonym w palnik z
pilotowanym zapłonem łukowym.
Maszyna jest skonstruowana w oparciu o elektroniczną technologię INVERTER.
Dostarczany prąd – prąd stały.
Charakterystyka elektryczna transformatora jest typu spadkowego.
Główne organy Rys.1
A) Kabel zasilający
B) Wyłącznik ON/OFF
C) Zasilanie urządzenia
D) Regulacja prądu cięcia / próba ciśnienia powietrza (Mod.1)
E) Lampka sygnalizacyjna niskiego ciśnienia powietrza (Mod.1)
F) Lampka sygnalizacyjna interwencji zabezpieczenia termicznego
Dane techniczne
Tabliczka znamionowa znajduje się na maszynie. Rys.2 jest przykładem tabliczki
znamionowej.
A) Nazwa i adres producenta
B) Norma europejska odnośnie budowy i bezpieczeństwa urządzeń spawalniczych
C) Symbol struktury wewnętrznej maszyny
D) Symbol przewidzianego procesu cięcia.
E) Symbol dostarczanego prądu ciągłego.
F) Rodzaj wymaganego zasilania:
˜ napięcie przemienne jednofazowe; częstotliwość: F1: ze źródła zasilania
elektrycznego; F2: z generatora silnikowego
G) Stopień ochrony przed ciałami stałymi i ciekłymi
H) Symbol wskazujący możliwość używania maszyny w środowisku narażonym na
wyładowania elektryczne
I) Osiągi obwodu spawania
U0V
Minimalne i maksymalne napięcie jałowe (obwód spawania otwarty).
I2, U2 Prąd i odpowiednie napięcie znormalizowane, które wytwarza spawarka.
X
Współczynnik serwisowy (Duty Cycle). Wskazuje ile czasu spawarka
może pracować i przez jak długi czas musi być unieruchomiona w celu
ochłodzenia. Czas jest wyrażony w % na podstawie cyklu 10 min. (np. 60%
oznacza 6 min. pracy i 4 min. przerwy).
A / V
Pole regulacji prądu i odpowiedniego napięcia łuku.
J) Dane odnoszące się do linii zasilania
U1
Napięcie zasilania (dozwolona tolerancja: +/- 10%)
I1 eff Prąd skuteczny pochłaniany
I1 max Maksymalny prąd pochłaniany
K) Nr fabryczny
L) Ciężar
M) Symbole bezpieczeństwa: Przeczytaj Ostrzeżenia odnośnie bezpieczeństwa
25
mieszkalne
zapewnienie
kompatybilności
