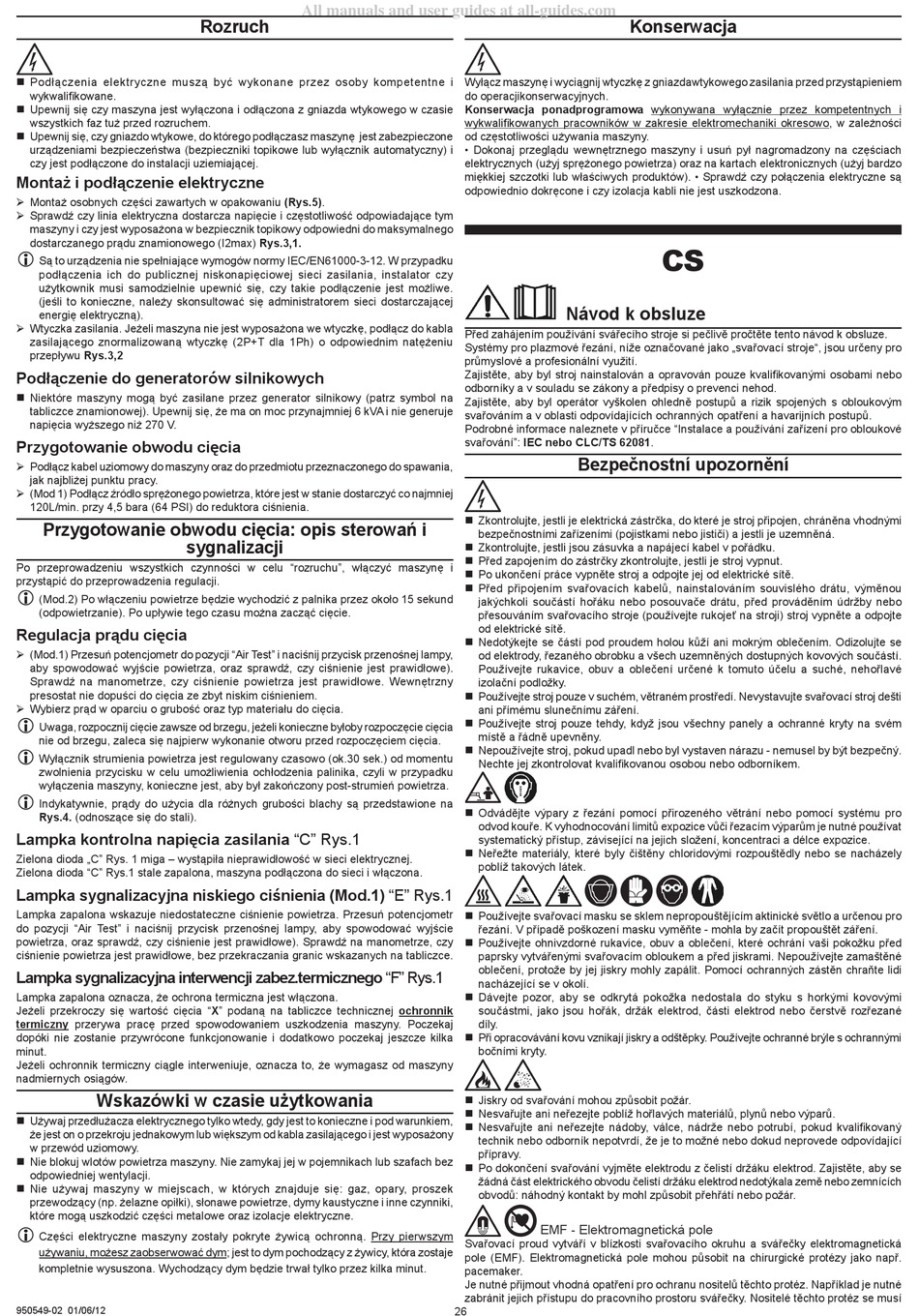

Podłączenia elektryczne muszą być wykonane przez osoby kompetentne i
wykwalifikowane.
Upewnij się czy maszyna jest wyłączona i odłączona z gniazda wtykowego w czasie
wszystkich faz tuż przed rozruchem.
Upewnij się, czy gniazdo wtykowe, do którego podłączasz maszynę jest zabezpieczone
urządzeniami bezpieczeństwa (bezpieczniki topikowe lub wyłącznik automatyczny) i
czy jest podłączone do instalacji uziemiającej.
Montaż i podłączenie elektryczne
Montaż osobnych części zawartych w opakowaniu (Rys.5).
Sprawdź czy linia elektryczna dostarcza napięcie i częstotliwość odpowiadające tym
maszyny i czy jest wyposażona w bezpiecznik topikowy odpowiedni do maksymalnego
dostarczanego prądu znamionowego (I2max) Rys.3,1.
Są to urządzenia nie spełniające wymogów normy IEC/EN61000-3-12. W przypadku
podłączenia ich do publicznej niskonapięciowej sieci zasilania, instalator czy
użytkownik musi samodzielnie upewnić się, czy takie podłączenie jest możliwe.
(jeśli to konieczne, należy skonsultować się administratorem sieci dostarczającej
energię elektryczną).
Wtyczka zasilania. Jeżeli maszyna nie jest wyposażona we wtyczkę, podłącz do kabla
zasilającego znormalizowaną wtyczkę (2P+T dla 1Ph) o odpowiednim natężeniu
przepływu Rys.3,2
Podłączenie do generatorów silnikowych
Niektóre maszyny mogą być zasilane przez generator silnikowy (patrz symbol na
tabliczce znamionowej). Upewnij się, że ma on moc przynajmniej 6 kVA i nie generuje
napięcia wyższego niż 270 V.
Przygotowanie obwodu cięcia
Podłącz kabel uziomowy do maszyny oraz do przedmiotu przeznaczonego do spawania,
jak najbliżej punktu pracy.
(Mod 1) Podłącz źródło sprężonego powietrza, które jest w stanie dostarczyć co najmniej
120L/min. przy 4,5 bara (64 PSI) do reduktora ciśnienia.
Przygotowanie obwodu cięcia: opis sterowań i
sygnalizacji
Po przeprowadzeniu wszystkich czynności w celu "rozruchu", włączyć maszynę i
przystąpić do przeprowadzenia regulacji.
(Mod.2) Po włączeniu powietrze będzie wychodzić z palnika przez około 15 sekund
(odpowietrzanie). Po upływie tego czasu można zacząć cięcie.
Regulacja prądu cięcia
(Mod.1) Przesuń potencjometr do pozycji "Air Test" i naciśnij przycisk przenośnej lampy,
aby spowodować wyjście powietrza, oraz sprawdź, czy ciśnienie jest prawidłowe).
Sprawdź na manometrze, czy ciśnienie powietrza jest prawidłowe. Wewnętrzny
presostat nie dopuści do cięcia ze zbyt niskim ciśnieniem.
Wybierz prąd w oparciu o grubość oraz typ materiału do cięcia.
Uwaga, rozpocznij cięcie zawsze od brzegu, jeżeli konieczne byłoby rozpoczęcie cięcia
nie od brzegu, zaleca się najpierw wykonanie otworu przed rozpoczęciem cięcia.
Wyłącznik strumienia powietrza jest regulowany czasowo (ok.30 sek.) od momentu
zwolnienia przycisku w celu umożliwienia ochłodzenia palinika, czyli w przypadku
wyłączenia maszyny, konieczne jest, aby był zakończony post-strumień powietrza.
Indykatywnie, prądy do użycia dla różnych grubości blachy są przedstawione na
Rys.4. (odnoszące się do stali).
Lampka kontrolna napięcia zasilania "C" Rys.1
Zielona dioda „C" Rys. 1 miga – wystąpiła nieprawidłowość w sieci elektrycznej.
Zielona dioda "C" Rys.1 stale zapalona, maszyna podłączona do sieci i włączona.
Lampka sygnalizacyjna niskiego ciśnienia (Mod.1) "E" Rys.1
Lampka zapalona wskazuje niedostateczne ciśnienie powietrza. Przesuń potencjometr
do pozycji "Air Test" i naciśnij przycisk przenośnej lampy, aby spowodować wyjście
powietrza, oraz sprawdź, czy ciśnienie jest prawidłowe). Sprawdź na manometrze, czy
ciśnienie powietrza jest prawidłowe, bez przekraczania granic wskazanych na tabliczce.
Lampka sygnalizacyjna interwencji zabez.termicznego "F" Rys.1
Lampka zapalona oznacza, że ochrona termiczna jest włączona.
Jeżeli przekroczy się wartość cięcia "X" podaną na tabliczce technicznej ochronnik
termiczny przerywa pracę przed spowodowaniem uszkodzenia maszyny. Poczekaj
dopóki nie zostanie przywrócone funkcjonowanie i dodatkowo poczekaj jeszcze kilka
minut.
Jeżeli ochronnik termiczny ciągle interweniuje, oznacza to, że wymagasz od maszyny
nadmiernych osiągów.
Wskazówki w czasie użytkowania
Używaj przedłużacza elektrycznego tylko wtedy, gdy jest to konieczne i pod warunkiem,
że jest on o przekroju jednakowym lub większym od kabla zasilającego i jest wyposażony
w przewód uziomowy.
Nie blokuj wlotów powietrza maszyny. Nie zamykaj jej w pojemnikach lub szafach bez
odpowiedniej wentylacji.
Nie używaj maszyny w miejscach, w których znajduje się: gaz, opary, proszek
przewodzący (np. żelazne opiłki), słonawe powietrze, dymy kaustyczne i inne czynniki,
które mogą uszkodzić części metalowe oraz izolacje elektryczne.
Części elektryczne maszyny zostały pokryte żywicą ochronną. Przy pierwszym
używaniu, możesz zaobserwować dym; jest to dym pochodzący z żywicy, która zostaje
kompletnie wysuszona. Wychodzący dym będzie trwał tylko przez kilka minut.
950549-02 0/06/2
All manuals and user guides at all-guides.com
Rozruch
Wyłącz maszynę i wyciągnij wtyczkę z gniazdawtykowego zasilania przed przystąpieniem
do operacjikonserwacyjnych.
Konserwacja ponadprogramowa wykonywana wyłącznie przez kompetentnych i
wykwalifikowanych pracowników w zakresie elektromechaniki okresowo, w zależności
od częstotliwości używania maszyny.
• Dokonaj przeglądu wewnętrznego maszyny i usuń pył nagromadzony na częściach
elektrycznych (użyj sprężonego powietrza) oraz na kartach elektronicznych (użyj bardzo
miękkiej szczotki lub właściwych produktów). • Sprawdź czy połączenia elektryczne są
odpowiednio dokręcone i czy izolacja kabli nie jest uszkodzona.
Návod k obsluze
Před zahájením používání svářecího stroje si pečlivě pročtěte tento návod k obsluze.
Systémy pro plazmové řezání, níže označované jako „svařovací stroje", jsou určeny pro
průmyslové a profesionální využití.
Zajistěte, aby byl stroj nainstalován a opravován pouze kvalifikovanými osobami nebo
odborníky a v souladu se zákony a předpisy o prevenci nehod.
Zajistěte, aby byl operátor vyškolen ohledně postupů a rizik spojených s obloukovým
svařováním a v oblasti odpovídajících ochranných opatření a havarijních postupů.
Podrobné informace naleznete v příručce "Instalace a používání zařízení pro obloukové
svařování": IEC nebo CLC/TS 62081.
Bezpečnostní upozornění
Zkontrolujte, jestli je elektrická zástrčka, do které je stroj připojen, chráněna vhodnými
bezpečnostními zařízeními (pojistkami nebo jističi) a jestli je uzemněná.
Zkontrolujte, jestli jsou zásuvka a napájecí kabel v pořádku.
Před zapojením do zástrčky zkontrolujte, jestli je stroj vypnut.
Po ukončení práce vypněte stroj a odpojte jej od elektrické sítě.
Před připojením svařovacích kabelů, nainstalováním souvislého drátu, výměnou
jakýchkoli součástí hořáku nebo posouvače drátu, před prováděním údržby nebo
přesouváním svařovacího stroje (používejte rukojeť na stroji) stroj vypněte a odpojte
od elektrické sítě.
Nedotýkejte se částí pod proudem holou kůží ani mokrým oblečením. Odizolujte se
od elektrody, řezaného obrobku a všech uzemněných dostupných kovových součástí.
Používejte rukavice, obuv a oblečení určené k tomuto účelu a suché, nehořlavé
izolační podložky.
Používejte stroj pouze v suchém, větraném prostředí. Nevystavujte svařovací stroj dešti
ani přímému slunečnímu záření.
Používejte stroj pouze tehdy, když jsou všechny panely a ochranné kryty na svém
místě a řádně upevněny.
Nepoužívejte stroj, pokud upadl nebo byl vystaven nárazu - nemusel by být bezpečný.
Nechte jej zkontrolovat kvalifikovanou osobou nebo odborníkem.
Odvádějte výpary z řezání pomocí přirozeného větrání nebo pomocí systému pro
odvod kouře. K vyhodnocování limitů expozice vůči řezacím výparům je nutné používat
systematický přístup, závisející na jejich složení, koncentraci a délce expozice.
Neřežte materiály, které byly čištěny chloridovými rozpouštědly nebo se nacházely
poblíž takových látek.
Používejte svařovací masku se sklem nepropouštějícím aktinické světlo a určenou pro
řezání. V případě poškození masku vyměňte - mohla by začít propouštět záření.
Používejte ohnivzdorné rukavice, obuv a oblečení, které ochrání vaši pokožku před
paprsky vytvářenými svařovacím obloukem a před jiskrami. Nepoužívejte zamaštěné
oblečení, protože by jej jiskry mohly zapálit. Pomocí ochranných zástěn chraňte lidi
nacházející se v okolí.
Dávejte pozor, aby se odkrytá pokožka nedostala do styku s horkými kovovými
součástmi, jako jsou hořák, držák elektrod, části elektrod nebo čerstvě rozřezané
díly.
Při opracovávání kovu vznikají jiskry a odštěpky. Používejte ochranné brýle s ochrannými
bočními kryty.
Jiskry od svařování mohou způsobit požár.
Nesvařujte ani neřezejte poblíž hořlavých materiálů, plynů nebo výparů.
Nesvařujte ani neřezejte nádoby, válce, nádrže nebo potrubí, pokud kvalifikovaný
technik nebo odborník nepotvrdí, že je to možné nebo dokud neprovede odpovídající
přípravy.
Po dokončení svařování vyjměte elektrodu z čelistí držáku elektrod. Zajistěte, aby se
žádná část elektrického obvodu čelistí držáku elektrod nedotýkala země nebo zemnících
obvodů: náhodný kontakt by mohl způsobit přehřátí nebo požár.
EMF - Elektromagnetická pole
Svařovací proud vytváří v blízkosti svařovacího okruhu a svářečky elektromagnetická
pole (EMF). Elektromagnetická pole mohou působit na chirurgické protézy jako např.
pacemaker.
Je nutné přijmout vhodná opatření pro ochranu nositelů těchto protéz. Například je nutné
zabránit jejich přístupu do pracovního prostoru svářečky. Nositelé těchto protéz se musí
26
Konserwacja
