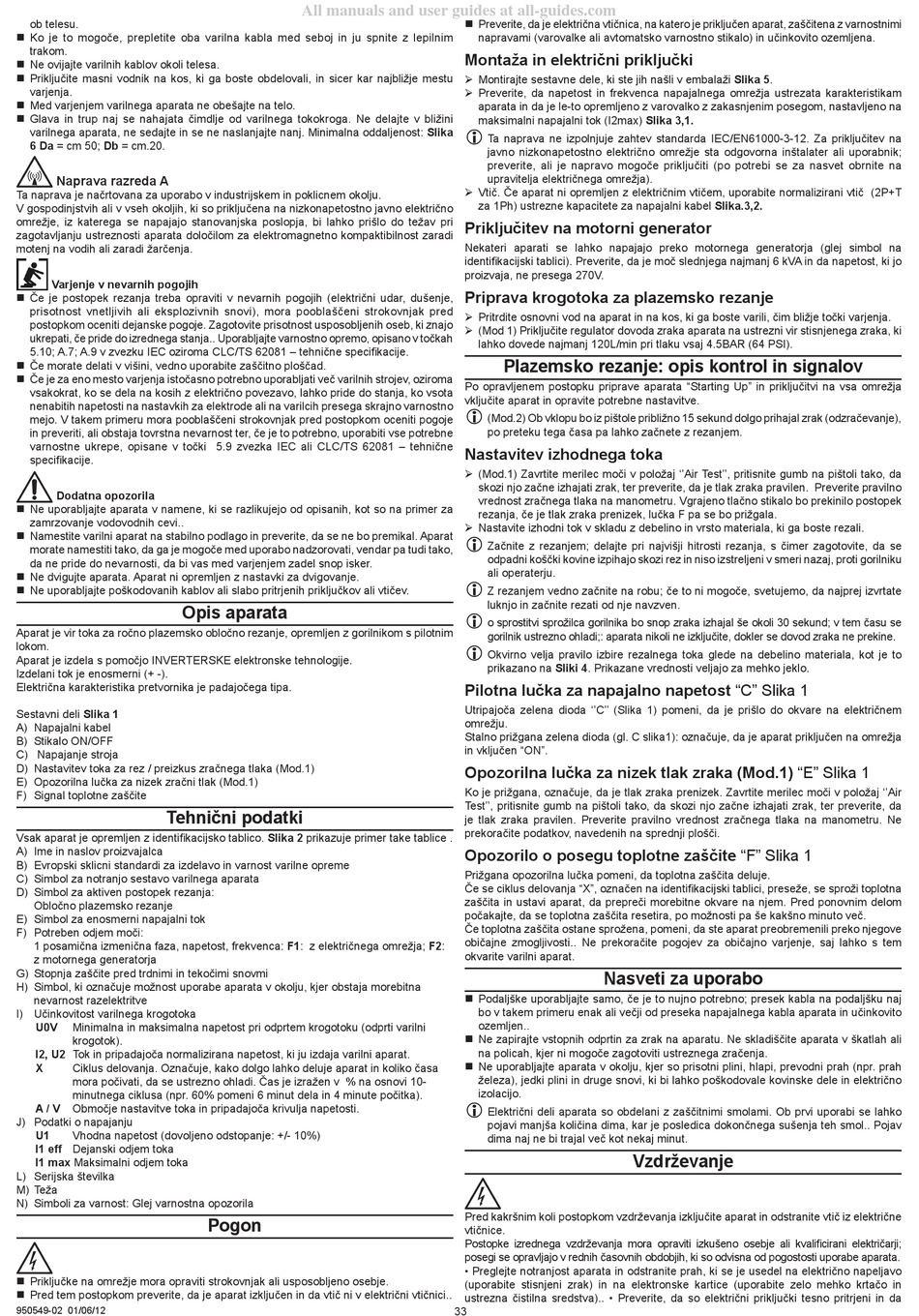

ob telesu.
Ko je to mogoče, prepletite oba varilna kabla med seboj in ju spnite z lepilnim
trakom.
Ne ovijajte varilnih kablov okoli telesa.
Priključite masni vodnik na kos, ki ga boste obdelovali, in sicer kar najbližje mestu
varjenja.
Med varjenjem varilnega aparata ne obešajte na telo.
Glava in trup naj se nahajata čimdlje od varilnega tokokroga. Ne delajte v bližini
varilnega aparata, ne sedajte in se ne naslanjajte nanj. Minimalna oddaljenost: Slika
6 Da = cm 50; Db = cm.20.
Naprava razreda A
Ta naprava je načrtovana za uporabo v industrijskem in poklicnem okolju.
V gospodinjstvih ali v vseh okoljih, ki so priključena na nizkonapetostno javno električno
omrežje, iz katerega se napajajo stanovanjska poslopja, bi lahko prišlo do težav pri
zagotavljanju ustreznosti aparata določilom za elektromagnetno kompaktibilnost zaradi
motenj na vodih ali zaradi žarčenja.
Varjenje v nevarnih pogojih
Če je postopek rezanja treba opraviti v nevarnih pogojih (električni udar, dušenje,
prisotnost vnetljivih ali eksplozivnih snovi), mora pooblaščeni strokovnjak pred
postopkom oceniti dejanske pogoje. Zagotovite prisotnost usposobljenih oseb, ki znajo
ukrepati, če pride do izrednega stanja.. Uporabljajte varnostno opremo, opisano v točkah
5.10; A.7; A.9 v zvezku IEC oziroma CLC/TS 62081 – tehnične specifikacije.
Če morate delati v višini, vedno uporabite zaščitno ploščad.
Če je za eno mesto varjenja istočasno potrebno uporabljati več varilnih strojev, oziroma
vsakokrat, ko se dela na kosih z električno povezavo, lahko pride do stanja, ko vsota
nenabitih napetosti na nastavkih za elektrode ali na varilcih presega skrajno varnostno
mejo. V takem primeru mora pooblaščeni strokovnjak pred postopkom oceniti pogoje
in preveriti, ali obstaja tovrstna nevarnost ter, če je to potrebno, uporabiti vse potrebne
varnostne ukrepe, opisane v točki 5.9 zvezka IEC ali CLC/TS 62081 – tehnične
specifikacije.
Dodatna opozorila
Ne uporabljajte aparata v namene, ki se razlikujejo od opisanih, kot so na primer za
zamrzovanje vodovodnih cevi..
Namestite varilni aparat na stabilno podlago in preverite, da se ne bo premikal. Aparat
morate namestiti tako, da ga je mogoče med uporabo nadzorovati, vendar pa tudi tako,
da ne pride do nevarnosti, da bi vas med varjenjem zadel snop isker.
Ne dvigujte aparata. Aparat ni opremljen z nastavki za dvigovanje.
Ne uporabljajte poškodovanih kablov ali slabo pritrjenih priključkov ali vtičev.
Opis aparata
Aparat je vir toka za ročno plazemsko obločno rezanje, opremljen z gorilnikom s pilotnim
lokom.
Aparat je izdela s pomočjo INVERTERSKE elektronske tehnologije.
Izdelani tok je enosmerni (+ -).
Električna karakteristika pretvornika je padajočega tipa.
Sestavni deli Slika 1
A) Napajalni kabel
B) Stikalo ON/OFF
C) Napajanje stroja
D) Nastavitev toka za rez / preizkus zračnega tlaka (Mod.1)
E) Opozorilna lučka za nizek zračni tlak (Mod.1)
F) Signal toplotne zaščite
Tehnični podatki
Vsak aparat je opremljen z identifikacijsko tablico. Slika 2 prikazuje primer take tablice .
A) Ime in naslov proizvajalca
B) Evropski sklicni standardi za izdelavo in varnost varilne opreme
C) Simbol za notranjo sestavo varilnega aparata
D) Simbol za aktiven postopek rezanja:
Obločno plazemsko rezanje
E) Simbol za enosmerni napajalni tok
F) Potreben odjem moči:
1 posamična izmenična faza, napetost, frekvenca: F1: z električnega omrežja; F2:
z motornega generatorja
G) Stopnja zaščite pred trdnimi in tekočimi snovmi
H) Simbol, ki označuje možnost uporabe aparata v okolju, kjer obstaja morebitna
nevarnost razelektritve
I) Učinkovitost varilnega krogotoka
U0V
Minimalna in maksimalna napetost pri odprtem krogotoku (odprti varilni
krogotok).
I2, U2 Tok in pripadajoča normalizirana napetost, ki ju izdaja varilni aparat.
X
Ciklus delovanja. Označuje, kako dolgo lahko deluje aparat in koliko časa
mora počivati, da se ustrezno ohladi. Čas je izražen v % na osnovi 10-
minutnega ciklusa (npr. 60% pomeni 6 minut dela in 4 minute počitka).
A / V
Območje nastavitve toka in pripadajoča krivulja napetosti.
J) Podatki o napajanju
U1
Vhodna napetost (dovoljeno odstopanje: +/- 10%)
I1 eff Dejanski odjem toka
I1 max Maksimalni odjem toka
L) Serijska številka
M) Teža
N) Simboli za varnost: Glej varnostna opozorila
Priključke na omrežje mora opraviti strokovnjak ali usposobljeno osebje.
Pred tem postopkom preverite, da je aparat izključen in da vtič ni v električni vtičnici..
950549-02 0/06/2
All manuals and user guides at all-guides.com
Pogon
Preverite, da je električna vtičnica, na katero je priključen aparat, zaščitena z varnostnimi
napravami (varovalke ali avtomatsko varnostno stikalo) in učinkovito ozemljena.
Montaža in električni priključki
Montirajte sestavne dele, ki ste jih našli v embalaži Slika 5.
Preverite, da napetost in frekvenca napajalnega omrežja ustrezata karakteristikam
aparata in da je le-to opremljeno z varovalko z zakasnjenim posegom, nastavljeno na
maksimalni napajalni tok (I2max) Slika 3,1.
Ta naprava ne izpolnjuje zahtev standarda IEC/EN61000-3-12. Za priključitev na
javno nizkonapetostno električno omrežje sta odgovorna inštalater ali uporabnik;
preverite, ali je napravo mogoče priključiti (po potrebi se za nasvet obrnite na
upravitelja električnega omrežja).
Vtič. Če aparat ni opremljen z električnim vtičem, uporabite normalizirani vtič (2P+T
za 1Ph) ustrezne kapacitete za napajalni kabel Slika.3,2.
Priključitev na motorni generator
Nekateri aparati se lahko napajajo preko motornega generatorja (glej simbol na
identifikacijski tablici). Preverite, da je moč slednjega najmanj 6 kVA in da napetost, ki jo
proizvaja, ne presega 270V.
Priprava krogotoka za plazemsko rezanje
Pritrdite osnovni vod na aparat in na kos, ki ga boste varili, čim bližje točki varjenja.
(Mod 1) Priključite regulator dovoda zraka aparata na ustrezni vir stisnjenega zraka, ki
lahko dovede najmanj 120L/min pri tlaku vsaj 4.5BAR (64 PSI).
Plazemsko rezanje: opis kontrol in signalov
Po opravljenem postopku priprave aparata "Starting Up" in priključitvi na vsa omrežja
vključite aparat in opravite potrebne nastavitve.
(Mod.2) Ob vklopu bo iz pištole približno 15 sekund dolgo prihajal zrak (odzračevanje),
po preteku tega časa pa lahko začnete z rezanjem.
Nastavitev izhodnega toka
(Mod.1) Zavrtite merilec moči v položaj ''Air Test'', pritisnite gumb na pištoli tako, da
skozi njo začne izhajati zrak, ter preverite, da je tlak zraka pravilen. Preverite pravilno
vrednost zračnega tlaka na manometru. Vgrajeno tlačno stikalo bo prekinilo postopek
rezanja, če je tlak zraka prenizek, lučka F pa se bo prižgala.
Nastavite izhodni tok v skladu z debelino in vrsto materiala, ki ga boste rezali.
Začnite z rezanjem; delajte pri najvišji hitrosti rezanja, s čimer zagotovite, da se
odpadni koščki kovine izpihajo skozi rez in niso izstreljeni v smeri nazaj, proti gorilniku
ali operaterju.
Z rezanjem vedno začnite na robu; če to ni mogoče, svetujemo, da najprej izvrtate
luknjo in začnite rezati od nje navzven.
o sprostitvi sprožilca gorilnika bo snop zraka izhajal še okoli 30 sekund; v tem času se
gorilnik ustrezno ohladi;: aparata nikoli ne izključite, dokler se dovod zraka ne prekine.
Okvirno velja pravilo izbire rezalnega toka glede na debelino materiala, kot je to
prikazano na Sliki 4. Prikazane vrednosti veljajo za mehko jeklo.
Pilotna lučka za napajalno napetost "C" Slika
Utripajoča zelena dioda ''C'' (Slika 1) pomeni, da je prišlo do okvare na električnem
omrežju.
Stalno prižgana zelena dioda (gl. C slika1): označuje, da je aparat priključen na omrežja
in vključen "ON".
Opozorilna lučka za nizek tlak zraka (Mod.1) "E" Slika
Ko je prižgana, označuje, da je tlak zraka prenizek. Zavrtite merilec moči v položaj ''Air
Test'', pritisnite gumb na pištoli tako, da skozi njo začne izhajati zrak, ter preverite, da
je tlak zraka pravilen. Preverite pravilno vrednost zračnega tlaka na manometru. Ne
prekoračite podatkov, navedenih na sprednji plošči.
Opozorilo o posegu toplotne zaščite "F" Slika
Prižgana opozorilna lučka pomeni, da toplotna zaščita deluje.
Če se ciklus delovanja "X", označen na identifikacijski tablici, preseže, se sproži toplotna
zaščita in ustavi aparat, da prepreči morebitne okvare na njem. Pred ponovnim delom
počakajte, da se toplotna zaščita resetira, po možnosti pa še kakšno minuto več.
Če toplotna zaščita ostane sprožena, pomeni, da ste aparat preobremenili preko njegove
običajne zmogljivosti.. Ne prekoračite pogojev za običajno varjenje, saj lahko s tem
okvarite varilni aparat.
Nasveti za uporabo
Podaljške uporabljajte samo, če je to nujno potrebno; presek kabla na podaljšku naj
bo v takem primeru enak ali večji od preseka napajalnega kabla aparata in učinkovito
ozemljen..
Ne zapirajte vstopnih odprtin za zrak na aparatu. Ne skladiščite aparata v škatlah ali
na policah, kjer ni mogoče zagotoviti ustreznega zračenja.
Ne uporabljajte aparata v okolju, kjer so prisotni plini, hlapi, prevodni prah (npr. prah
železa), jedki plini in druge snovi, ki bi lahko poškodovale kovinske dele in električno
izolacijo.
Električni deli aparata so obdelani z zaščitnimi smolami. Ob prvi uporabi se lahko
pojavi manjša količina dima, kar je posledica dokončnega sušenja teh smol.. Pojav
dima naj ne bi trajal več kot nekaj minut.
Pred kakršnim koli postopkom vzdrževanja izključite aparat in odstranite vtič iz električne
vtičnice.
Postopke izrednega vzdrževanja mora opraviti izkušeno osebje ali kvalificirani električarji;
posegi se opravljajo v rednih časovnih obdobjih, ki so odvisna od pogostosti uporabe aparata.
• Preglejte notranjost aparata in odstranite prah, ki se je usedel na električno napeljavo
(uporabite stisnjeni zrak) in na elektronske kartice (uporabite zelo mehko krtačo in
ustrezna čistilna sredstva).. • Preverite, da so električni priključki tesno pritrjeni in da

Vzdrževanje
