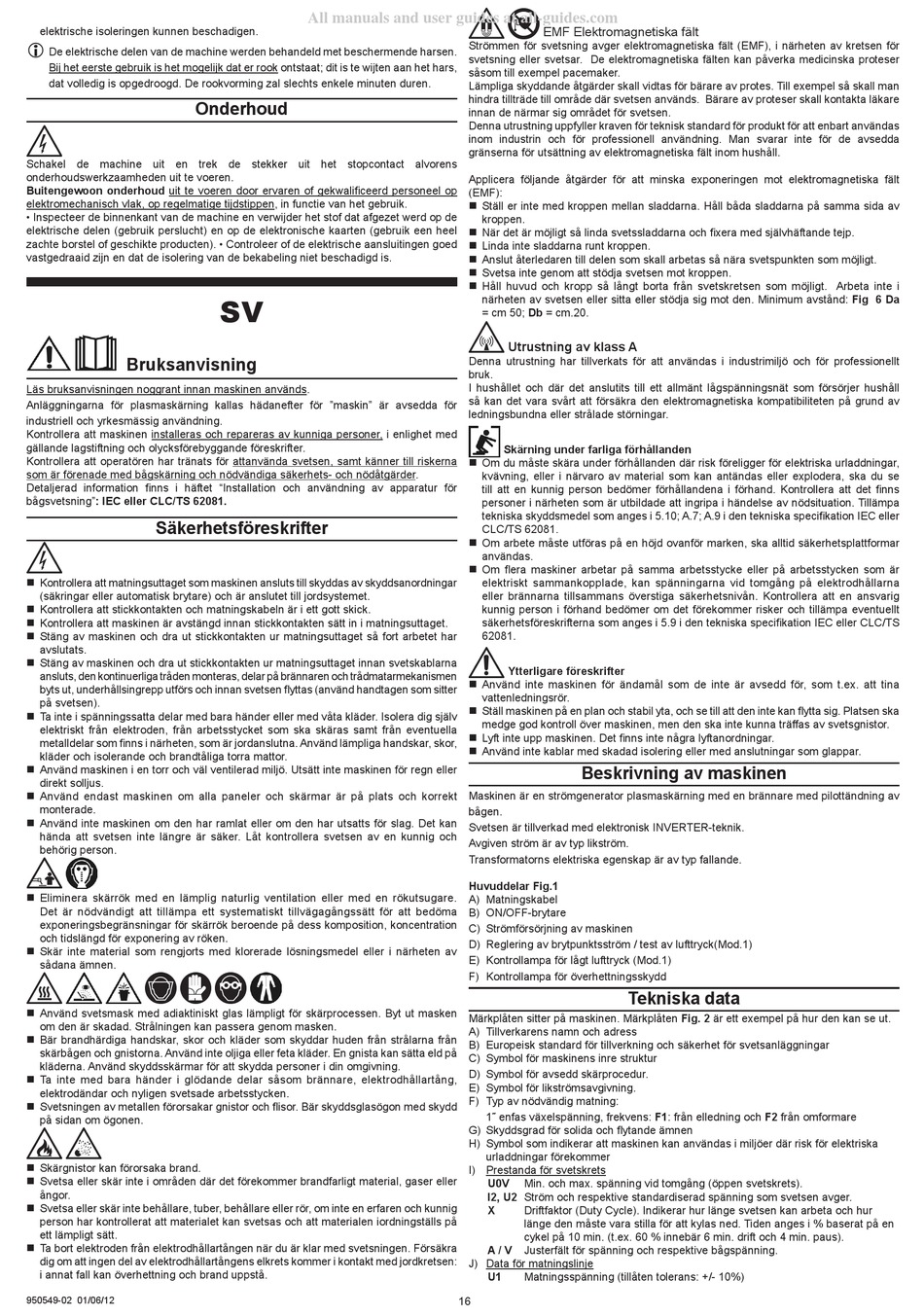

elektrische isoleringen kunnen beschadigen.
De elektrische delen van de machine werden behandeld met beschermende harsen.
Bij het eerste gebruik is het mogelijk dat er rook ontstaat; dit is te wijten aan het hars,
dat volledig is opgedroogd. De rookvorming zal slechts enkele minuten duren.
Onderhoud
Schakel de machine uit en trek de stekker uit het stopcontact alvorens
onderhoudswerkzaamheden uit te voeren.
Buitengewoon onderhoud uit te voeren door ervaren of gekwalificeerd personeel op
elektromechanisch vlak, op regelmatige tijdstippen, in functie van het gebruik.
• Inspecteer de binnenkant van de machine en verwijder het stof dat afgezet werd op de
elektrische delen (gebruik perslucht) en op de elektronische kaarten (gebruik een heel
zachte borstel of geschikte producten). • Controleer of de elektrische aansluitingen goed
vastgedraaid zijn en dat de isolering van de bekabeling niet beschadigd is.
Bruksanvisning
Läs bruksanvisningen noggrant innan maskinen används.
Anläggningarna för plasmaskärning kallas hädanefter för "maskin" är avsedda för
industriell och yrkesmässig användning.
Kontrollera att maskinen installeras och repareras av kunniga personer, i enlighet med
gällande lagstiftning och olycksförebyggande föreskrifter.
Kontrollera att operatören har tränats för attanvända svetsen, samt känner till riskerna
som är förenade med bågskärning och nödvändiga säkerhets- och nödåtgärder.
Detaljerad information finns i häftet "Installation och användning av apparatur för
bågsvetsning": IEC eller CLC/TS 62081.
Säkerhetsföreskrifter
Kontrollera att matningsuttaget som maskinen ansluts till skyddas av skyddsanordningar
(säkringar eller automatisk brytare) och är anslutet till jordsystemet.
Kontrollera att stickkontakten och matningskabeln är i ett gott skick.
Kontrollera att maskinen är avstängd innan stickkontakten sätt in i matningsuttaget.
Stäng av maskinen och dra ut stickkontakten ur matningsuttaget så fort arbetet har
avslutats.
Stäng av maskinen och dra ut stickkontakten ur matningsuttaget innan svetskablarna
ansluts, den kontinuerliga tråden monteras, delar på brännaren och trådmatarmekanismen
byts ut, underhållsingrepp utförs och innan svetsen flyttas (använd handtagen som sitter
på svetsen).
Ta inte i spänningssatta delar med bara händer eller med våta kläder. Isolera dig själv
elektriskt från elektroden, från arbetsstycket som ska skäras samt från eventuella
metalldelar som finns i närheten, som är jordanslutna. Använd lämpliga handskar, skor,
kläder och isolerande och brandtåliga torra mattor.
Använd maskinen i en torr och väl ventilerad miljö. Utsätt inte maskinen för regn eller
direkt solljus.
Använd endast maskinen om alla paneler och skärmar är på plats och korrekt
monterade.
Använd inte maskinen om den har ramlat eller om den har utsatts för slag. Det kan
hända att svetsen inte längre är säker. Låt kontrollera svetsen av en kunnig och
behörig person.
Eliminera skärrök med en lämplig naturlig ventilation eller med en rökutsugare.
Det är nödvändigt att tillämpa ett systematiskt tillvägagångssätt för att bedöma
exponeringsbegränsningar för skärrök beroende på dess komposition, koncentration
och tidslängd för exponering av röken.
Skär inte material som rengjorts med klorerade lösningsmedel eller i närheten av
sådana ämnen.
Använd svetsmask med adiaktiniskt glas lämpligt för skärprocessen. Byt ut masken
om den är skadad. Strålningen kan passera genom masken.
Bär brandhärdiga handskar, skor och kläder som skyddar huden från strålarna från
skärbågen och gnistorna. Använd inte oljiga eller feta kläder. En gnista kan sätta eld på
kläderna. Använd skyddsskärmar för att skydda personer i din omgivning.
Ta inte med bara händer i glödande delar såsom brännare, elektrodhållartång,
elektrodändar och nyligen svetsade arbetsstycken.
Svetsningen av metallen förorsakar gnistor och flisor. Bär skyddsglasögon med skydd
på sidan om ögonen.
Skärgnistor kan förorsaka brand.
Svetsa eller skär inte i områden där det förekommer brandfarligt material, gaser eller
ångor.
Svetsa eller skär inte behållare, tuber, behållare eller rör, om inte en erfaren och kunnig
person har kontrollerat att materialet kan svetsas och att materialen iordningställs på
ett lämpligt sätt.
Ta bort elektroden från elektrodhållartången när du är klar med svetsningen. Försäkra
dig om att ingen del av elektrodhållartångens elkrets kommer i kontakt med jordkretsen:
i annat fall kan överhettning och brand uppstå.
950549-02 0/06/2
All manuals and user guides at all-guides.com
SV
EMF Elektromagnetiska fält
Strömmen för svetsning avger elektromagnetiska fält (EMF), i närheten av kretsen för
svetsning eller svetsar. De elektromagnetiska fälten kan påverka medicinska proteser
såsom till exempel pacemaker.
Lämpliga skyddande åtgärder skall vidtas för bärare av protes. Till exempel så skall man
hindra tillträde till område där svetsen används. Bärare av proteser skall kontakta läkare
innan de närmar sig området för svetsen.
Denna utrustning uppfyller kraven för teknisk standard för produkt för att enbart användas
inom industrin och för professionell användning. Man svarar inte för de avsedda
gränserna för utsättning av elektromagnetiska fält inom hushåll.
Applicera följande åtgärder för att minska exponeringen mot elektromagnetiska fält
(EMF):
Ställ er inte med kroppen mellan sladdarna. Håll båda sladdarna på samma sida av
kroppen.
När det är möjligt så linda svetssladdarna och fixera med självhäftande tejp.
Linda inte sladdarna runt kroppen.
Anslut återledaren till delen som skall arbetas så nära svetspunkten som möjligt.
Svetsa inte genom att stödja svetsen mot kroppen.
Håll huvud och kropp så långt borta från svetskretsen som möjligt. Arbeta inte i
närheten av svetsen eller sitta eller stödja sig mot den. Minimum avstånd: Fig 6 Da
= cm 50; Db = cm.20.
Utrustning av klass A
Denna utrustning har tillverkats för att användas i industrimiljö och för professionellt
bruk.
I hushållet och där det anslutits till ett allmänt lågspänningsnät som försörjer hushåll
så kan det vara svårt att försäkra den elektromagnetiska kompatibiliteten på grund av
ledningsbundna eller strålade störningar.
Skärning under farliga förhållanden
Om du måste skära under förhållanden där risk föreligger för elektriska urladdningar,
kvävning, eller i närvaro av material som kan antändas eller explodera, ska du se
till att en kunnig person bedömer förhållandena i förhand. Kontrollera att det finns
personer i närheten som är utbildade att ingripa i händelse av nödsituation. Tillämpa
tekniska skyddsmedel som anges i 5.10; A.7; A.9 i den tekniska specifikation IEC eller
CLC/TS 62081.
Om arbete måste utföras på en höjd ovanför marken, ska alltid säkerhetsplattformar
användas.
Om flera maskiner arbetar på samma arbetsstycke eller på arbetsstycken som är
elektriskt sammankopplade, kan spänningarna vid tomgång på elektrodhållarna
eller brännarna tillsammans överstiga säkerhetsnivån. Kontrollera att en ansvarig
kunnig person i förhand bedömer om det förekommer risker och tillämpa eventuellt
säkerhetsföreskrifterna som anges i 5.9 i den tekniska specifikation IEC eller CLC/TS
62081.
Ytterligare föreskrifter
Använd inte maskinen för ändamål som de inte är avsedd för, som t.ex. att tina
vattenledningsrör.
Ställ maskinen på en plan och stabil yta, och se till att den inte kan flytta sig. Platsen ska
medge god kontroll över maskinen, men den ska inte kunna träffas av svetsgnistor.
Lyft inte upp maskinen. Det finns inte några lyftanordningar.
Använd inte kablar med skadad isolering eller med anslutningar som glappar.
Beskrivning av maskinen
Maskinen är en strömgenerator plasmaskärning med en brännare med pilottändning av
bågen.
Svetsen är tillverkad med elektronisk INVERTER-teknik.
Avgiven ström är av typ likström.
Transformatorns elektriska egenskap är av typ fallande.
Huvuddelar Fig.1
A) Matningskabel
B) ON/OFF-brytare
C) Strömförsörjning av maskinen
D) Reglering av brytpunktsström / test av lufttryck(Mod.1)
E) Kontrollampa för lågt lufttryck (Mod.1)
F) Kontrollampa för överhettningsskydd
Tekniska data
Märkplåten sitter på maskinen. Märkplåten Fig. 2 är ett exempel på hur den kan se ut.
A) Tillverkarens namn och adress
B) Europeisk standard för tillverkning och säkerhet för svetsanläggningar
C) Symbol för maskinens inre struktur
D) Symbol för avsedd skärprocedur.
E) Symbol för likströmsavgivning.
F) Typ av nödvändig matning:
˜ enfas växelspänning, frekvens: F1: från elledning och F2 från omformare
G) Skyddsgrad för solida och flytande ämnen
H) Symbol som indikerar att maskinen kan användas i miljöer där risk för elektriska
urladdningar förekommer
I) Prestanda för svetskrets
U0V
Min. och max. spänning vid tomgång (öppen svetskrets).
I2, U2 Ström och respektive standardiserad spänning som svetsen avger.
X
Driftfaktor (Duty Cycle). Indikerar hur länge svetsen kan arbeta och hur
länge den måste vara stilla för att kylas ned. Tiden anges i % baserat på en
cykel på 10 min. (t.ex. 60 % innebär 6 min. drift och 4 min. paus).
A / V
Justerfält för spänning och respektive bågspänning.
J) Data för matningslinje
U1
Matningsspänning (tillåten tolerans: +/- 10%)
