izolacijski plašč žic ni poškodovan. • Namažite pomične dele pretvornika z maščobo,
odporno na visoke temperature.

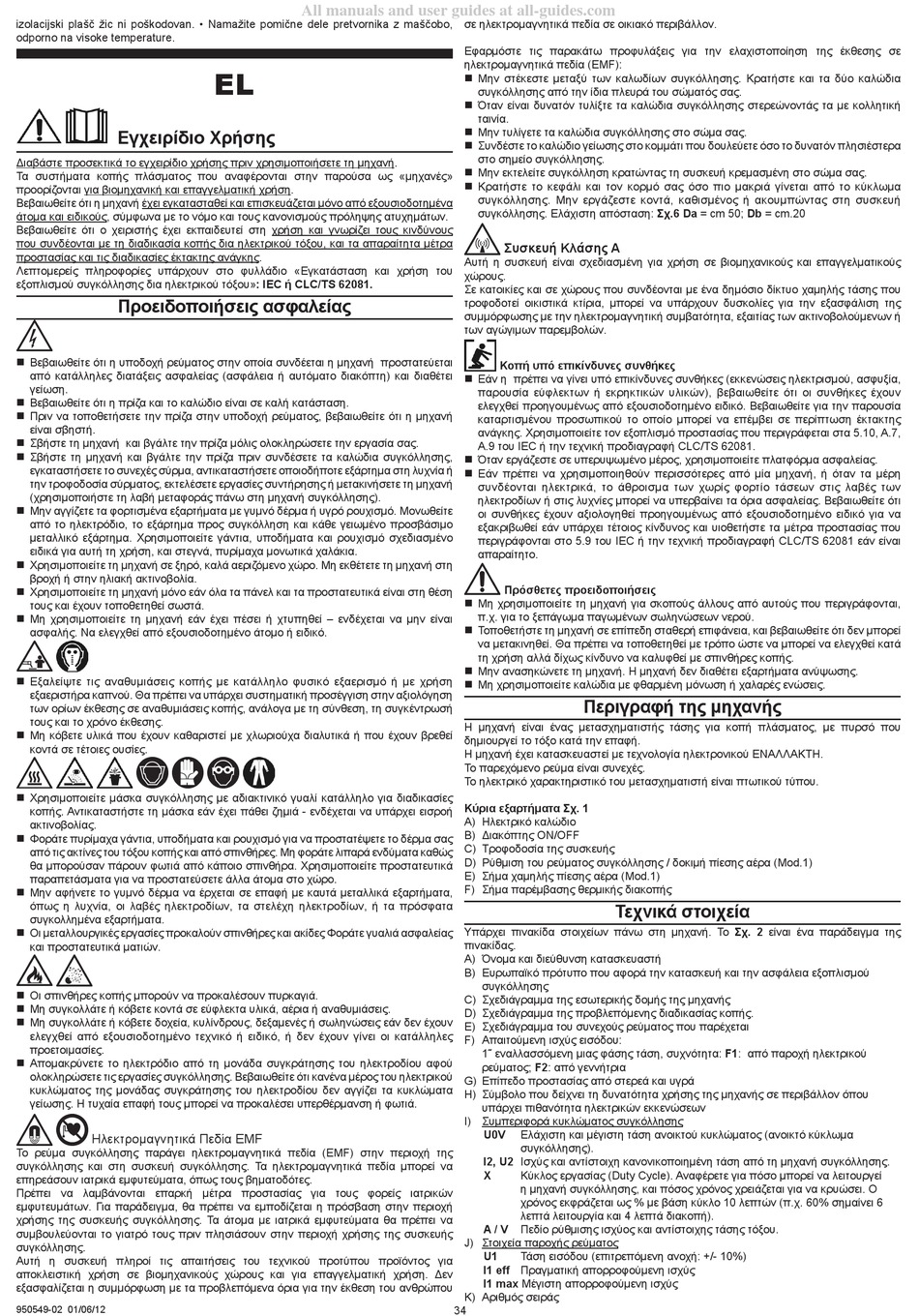

Εγχειρίδιο Χρήσης
Διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε τη μηχανή.
Τα συστήματα κοπής πλάσματος που αναφέρονται στην παρούσα ως «μηχανές»
προορίζονται για βιομηχανική και επαγγελματική χρήση.
Βεβαιωθείτε ότι η μηχανή έχει εγκατασταθεί και επισκευάζεται μόνο από εξουσιοδοτημένα
άτομα και ειδικούς, σύμφωνα με το νόμο και τους κανονισμούς πρόληψης ατυχημάτων.
Βεβαιωθείτε ότι ο χειριστής έχει εκπαιδευτεί στη χρήση και γνωρίζει τους κινδύνους
που συνδέονται με τη διαδικασία κοπής δια ηλεκτρικού τόξου, και τα απαραίτητα μέτρα
προστασίας και τις διαδικασίες έκτακτης ανάγκης.
Λεπτομερείς πληροφορίες υπάρχουν στο φυλλάδιο «Εγκατάσταση και χρήση του
εξοπλισμού συγκόλλησης δια ηλεκτρικού τόξου»: IEC ή CLC/TS 62081.
Προειδοποιήσεις ασφαλείας
Βεβαιωθείτε ότι η υποδοχή ρεύματος στην οποία συνδέεται η μηχανή προστατεύεται
από κατάλληλες διατάξεις ασφαλείας (ασφάλεια ή αυτόματο διακόπτη) και διαθέτει
γείωση.
Βεβαιωθείτε ότι η πρίζα και το καλώδιο είναι σε καλή κατάσταση.
Πριν να τοποθετήσετε την πρίζα στην υποδοχή ρεύματος, βεβαιωθείτε ότι η μηχανή
είναι σβηστή.
Σβήστε τη μηχανή και βγάλτε την πρίζα μόλις ολοκληρώσετε την εργασία σας.
Σβήστε τη μηχανή και βγάλτε την πρίζα πριν συνδέσετε τα καλώδια συγκόλλησης,
εγκαταστήσετε το συνεχές σύρμα, αντικαταστήσετε οποιοδήποτε εξάρτημα στη λυχνία ή
την τροφοδοσία σύρματος, εκτελέσετε εργασίες συντήρησης ή μετακινήσετε τη μηχανή
(χρησιμοποιήστε τη λαβή μεταφοράς πάνω στη μηχανή συγκόλλησης).
Μην αγγίζετε τα φορτισμένα εξαρτήματα με γυμνό δέρμα ή υγρό ρουχισμό. Μονωθείτε
από το ηλεκτρόδιο, το εξάρτημα προς συγκόλληση και κάθε γειωμένο προσβάσιμο
μεταλλικό εξάρτημα. Χρησιμοποιείτε γάντια, υποδήματα και ρουχισμό σχεδιασμένο
ειδικά για αυτή τη χρήση, και στεγνά, πυρίμαχα μονωτικά χαλάκια.
Χρησιμοποιείτε τη μηχανή σε ξηρό, καλά αεριζόμενο χώρο. Μη εκθέτετε τη μηχανή στη
βροχή ή στην ηλιακή ακτινοβολία.
Χρησιμοποιείτε τη μηχανή μόνο εάν όλα τα πάνελ και τα προστατευτικά είναι στη θέση
τους και έχουν τοποθετηθεί σωστά.
Μη χρησιμοποιείτε τη μηχανή εάν έχει πέσει ή χτυπηθεί – ενδέχεται να μην είναι
ασφαλής. Να ελεγχθεί από εξουσιοδοτημένο άτομο ή ειδικό.
Εξαλείψτε τις αναθυμιάσεις κοπής με κατάλληλο φυσικό εξαερισμό ή με χρήση
εξαεριστήρα καπνού. Θα πρέπει να υπάρχει συστηματική προσέγγιση στην αξιολόγηση
των ορίων έκθεσης σε αναθυμιάσεις κοπής, ανάλογα με τη σύνθεση, τη συγκέντρωσή
τους και το χρόνο έκθεσης.
Μη κόβετε υλικά που έχουν καθαριστεί με χλωριούχα διαλυτικά ή που έχουν βρεθεί
κοντά σε τέτοιες ουσίες.
Χρησιμοποιείτε μάσκα συγκόλλησης με αδιακτινικό γυαλί κατάλληλο για διαδικασίες
κοπής. Αντικαταστήστε τη μάσκα εάν έχει πάθει ζημιά - ενδέχεται να υπάρχει εισροή
ακτινοβολίας.
Φοράτε πυρίμαχα γάντια, υποδήματα και ρουχισμό για να προστατέψετε το δέρμα σας
από τις ακτίνες του τόξου κοπής και από σπινθήρες. Μη φοράτε λιπαρά ενδύματα καθώς
θα μπορούσαν πάρουν φωτιά από κάποιο σπινθήρα. Χρησιμοποιείτε προστατευτικά
παραπετάσματα για να προστατεύσετε άλλα άτομα στο χώρο.
Μην αφήνετε το γυμνό δέρμα να έρχεται σε επαφή με καυτά μεταλλικά εξαρτήματα,
όπως η λυχνία, οι λαβές ηλεκτροδίων, τα στελέχη ηλεκτροδίων, ή τα πρόσφατα
συγκολλημένα εξαρτήματα.
Οι μεταλλουργικές εργασίες προκαλούν σπινθήρες και ακίδες Φοράτε γυαλιά ασφαλείας
και προστατευτικά ματιών.
Οι σπινθήρες κοπής μπορούν να προκαλέσουν πυρκαγιά.
Μη συγκολλάτε ή κόβετε κοντά σε εύφλεκτα υλικά, αέρια ή αναθυμιάσεις.
Μη συγκολλάτε ή κόβετε δοχεία, κυλίνδρους, δεξαμενές ή σωληνώσεις εάν δεν έχουν
ελεγχθεί από εξουσιοδοτημένο τεχνικό ή ειδικό, ή δεν έχουν γίνει οι κατάλληλες
προετοιμασίες.
Απομακρύνετε το ηλεκτρόδιο από τη μονάδα συγκράτησης του ηλεκτροδίου αφού
ολοκληρώσετε τις εργασίες συγκόλλησης. Βεβαιωθείτε ότι κανένα μέρος του ηλεκτρικού
κυκλώματος της μονάδας συγκράτησης του ηλεκτροδίου δεν αγγίζει τα κυκλώματα
γείωσης. Η τυχαία επαφή τους μπορεί να προκαλέσει υπερθέρμανση ή φωτιά.
Ηλεκτρομαγνητικά Πεδία EMF
Το ρεύμα συγκόλλησης παράγει ηλεκτρομαγνητικά πεδία (EMF) στην περιοχή της
συγκόλλησης και στη συσκευή συγκόλλησης. Τα ηλεκτρομαγνητικά πεδία μπορεί να
επηρεάσουν ιατρικά εμφυτεύματα, όπως τους βηματοδότες.
Πρέπει να λαμβάνονται επαρκή μέτρα προστασίας για τους φορείς ιατρικών
εμφυτευμάτων. Για παράδειγμα, θα πρέπει να εμποδίζεται η πρόσβαση στην περιοχή
χρήσης της συσκευής συγκόλλησης. Τα άτομα με ιατρικά εμφυτεύματα θα πρέπει να
συμβουλεύονται το γιατρό τους πριν πλησιάσουν στην περιοχή χρήσης της συσκευής
συγκόλλησης.
Αυτή η συσκευή πληροί τις απαιτήσεις του τεχνικού προτύπου προϊόντος για
αποκλειστική χρήση σε βιομηχανικούς χώρους και για επαγγελματική χρήση. Δεν
εξασφαλίζεται η συμμόρφωση με τα προβλεπόμενα όρια για την έκθεση του ανθρώπου
950549-02 0/06/2
All manuals and user guides at all-guides.com
EL
σε ηλεκτρομαγνητικά πεδία σε οικιακό περιβάλλον.
Εφαρμόστε τις παρακάτω προφυλάξεις για την ελαχιστοποίηση της έκθεσης σε
ηλεκτρομαγνητικά πεδία (EMF):
Μην στέκεστε μεταξύ των καλωδίων συγκόλλησης. Κρατήστε και τα δύο καλώδια
συγκόλλησης από την ίδια πλευρά του σώματός σας.
Όταν είναι δυνατόν τυλίξτε τα καλώδια συγκόλλησης στερεώνοντάς τα με κολλητική
ταινία.
Μην τυλίγετε τα καλώδια συγκόλλησης στο σώμα σας.
Συνδέστε το καλώδιο γείωσης στο κομμάτι που δουλεύετε όσο το δυνατόν πλησιέστερα
στο σημείο συγκόλλησης.
Μην εκτελείτε συγκόλληση κρατώντας τη συσκευή κρεμασμένη στο σώμα σας.
Κρατήστε το κεφάλι και τον κορμό σας όσο πιο μακριά γίνεται από το κύκλωμα
συγκόλλησης. Μην εργάζεστε κοντά, καθισμένος ή ακουμπώντας στη συσκευή
συγκόλλησης. Ελάχιστη απόσταση: Σχ.6 Da = cm 50; Db = cm.20
Συσκευή Κλάσης Α
Αυτή η συσκευή είναι σχεδιασμένη για χρήση σε βιομηχανικούς και επαγγελματικούς
χώρους.
Σε κατοικίες και σε χώρους που συνδέονται με ένα δημόσιο δίκτυο χαμηλής τάσης που
τροφοδοτεί οικιστικά κτίρια, μπορεί να υπάρχουν δυσκολίες για την εξασφάλιση της
συμμόρφωσης με την ηλεκτρομαγνητική συμβατότητα, εξαιτίας των ακτινοβολούμενων ή
των αγώγιμων παρεμβολών.
Κοπή υπό επικίνδυνες συνθήκες
Εάν η πρέπει να γίνει υπό επικίνδυνες συνθήκες (εκκενώσεις ηλεκτρισμού, ασφυξία,
παρουσία εύφλεκτων ή εκρηκτικών υλικών), βεβαιωθείτε ότι οι συνθήκες έχουν
ελεγχθεί προηγουμένως από εξουσιοδοτημένο ειδικό. Βεβαιωθείτε για την παρουσία
καταρτισμένου προσωπικού το οποίο μπορεί να επέμβει σε περίπτωση έκτακτης
ανάγκης. Χρησιμοποιείτε τον εξοπλισμό προστασίας που περιγράφεται στα 5.10, A.7,
A.9 του IEC ή την τεχνική προδιαγραφή CLC/TS 62081.
Όταν εργάζεστε σε υπερυψωμένο μέρος, χρησιμοποιείτε πλατφόρμα ασφαλείας.
Εάν πρέπει να χρησιμοποιηθούν περισσότερες από μία μηχανή, ή όταν τα μέρη
συνδέονται ηλεκτρικά, το άθροισμα των χωρίς φορτίο τάσεων στις λαβές των
ηλεκτροδίων ή στις λυχνίες μπορεί να υπερβαίνει τα όρια ασφαλείας. Βεβαιωθείτε ότι
οι συνθήκες έχουν αξιολογηθεί προηγουμένως από εξουσιοδοτημένο ειδικό για να
εξακριβωθεί εάν υπάρχει τέτοιος κίνδυνος και υιοθετήστε τα μέτρα προστασίας που
περιγράφονται στο 5.9 του IEC ή την τεχνική προδιαγραφή CLC/TS 62081 εάν είναι
απαραίτητο.
Πρόσθετες προειδοποιήσεις
Μη χρησιμοποιείτε τη μηχανή για σκοπούς άλλους από αυτούς που περιγράφονται,
π.χ. για το ξεπάγωμα παγωμένων σωληνώσεων νερού.
Τοποθετήστε τη μηχανή σε επίπεδη σταθερή επιφάνεια, και βεβαιωθείτε ότι δεν μπορεί
να μετακινηθεί. Θα πρέπει να τοποθετηθεί με τρόπο ώστε να μπορεί να ελεγχθεί κατά
τη χρήση αλλά δίχως κίνδυνο να καλυφθεί με σπινθήρες κοπής.
Μην ανασηκώνετε τη μηχανή. Η μηχανή δεν διαθέτει εξαρτήματα ανύψωσης.
Μη χρησιμοποιείτε καλώδια με φθαρμένη μόνωση ή χαλαρές ενώσεις.
Περιγραφή της μηχανής
Η μηχανή είναι ένας μετασχηματιστής τάσης για κοπή πλάσματος, με πυρσό που
δημιουργεί το τόξο κατά την επαφή.
Η μηχανή έχει κατασκευαστεί με τεχνολογία ηλεκτρονικού ΕΝΑΛΛΑΚΤΗ.
Το παρεχόμενο ρεύμα είναι συνεχές.
Το ηλεκτρικό χαρακτηριστικό του μετασχηματιστή είναι πτωτικού τύπου.
Κύρια εξαρτήματα Σχ. 1
A) Ηλεκτρικό καλώδιο
B) Διακόπτης ON/OFF
C) Τροφοδοσία της συσκευής
D) Ρύθμιση του ρεύματος συγκόλλησης / δοκιμή πίεσης αέρα (Mod.1)
E) Σήμα χαμηλής πίεσης αέρα (Mod.1)
F) Σήμα παρέμβασης θερμικής διακοπής
Τεχνικά στοιχεία
Υπάρχει πινακίδα στοιχείων πάνω στη μηχανή. Το Σχ. 2 είναι ένα παράδειγμα της
πινακίδας.
A) Όνομα και διεύθυνση κατασκευαστή
B) Ευρωπαϊκό πρότυπο που αφορά την κατασκευή και την ασφάλεια εξοπλισμού
συγκόλλησης
C) Σχεδιάγραμμα της εσωτερικής δομής της μηχανής
D) Σχεδιάγραμμα της προβλεπόμενης διαδικασίας κοπής.
E) Σχεδιάγραμμα του συνεχούς ρεύματος που παρέχεται
F) Απαιτούμενη ισχύς εισόδου:
˜ εναλλασσόμενη μιας φάσης τάση, συχνότητα: F1: από παροχή ηλεκτρικού
ρεύματος; F2: από γεννήτρια
G) Επίπεδο προστασίας από στερεά και υγρά
H) Σύμβολο που δείχνει τη δυνατότητα χρήσης της μηχανής σε περιβάλλον όπου
υπάρχει πιθανότητα ηλεκτρικών εκκενώσεων
I) Συμπεριφορά κυκλώματος συγκόλλησης
U0V
Ελάχιστη και μέγιστη τάση ανοικτού κυκλώματος (ανοικτό κύκλωμα
συγκόλλησης).
I2, U2 Ισχύς και αντίστοιχη κανονικοποιημένη τάση από τη μηχανή συγκόλλησης.
X
Κύκλος εργασίας (Duty Cycle). Αναφέρετε για πόσο μπορεί να λειτουργεί
η μηχανή συγκόλλησης, και πόσος χρόνος χρειάζεται για να κρυώσει. Ο
χρόνος εκφράζεται ως % με βάση κύκλο 10 λεπτών (π.χ. 60% σημαίνει 6
λεπτά λειτουργία και 4 λεπτά διακοπή).
A / V
Πεδίο ρύθμισης ισχύος και αντίστοιχης τάσης τόξου.
J) Στοιχεία παροχής ρεύματος
U1
Τάση εισόδου (επιτρεπόμενη ανοχή: +/- 10%)
I1 eff Πραγματική απορροφούμενη ισχύς
I1 max Μέγιστη απορροφούμενη ισχύς
K) Αριθμός σειράς
