Test-Funktion Setup
Test-Funktion Setup
Die Test-Funktion wird verwendet, um Toleranzen für die Ergebnisse der Bildverarbeitungs- und Auswertungs-Funktionen ein-
zustellen und die Schaltausgänge zu aktivieren. Gewöhnlich werden diese Toleranzen während Quick Teach oder Teach auto-
matisch eingestellt. Siehe
Einlernen einer Inspektion
Programmierung oder Ausführung der Prüfung manuell eingestellt oder modifiziert werden. In diesem Fall verwirft Quick Teach
alle manuell eingegebenen Werte. Für Prüfungen mit vielen Bildverarbeitungs-Funktionen können die Test-Funktionen mitein-
ander verbunden werden.

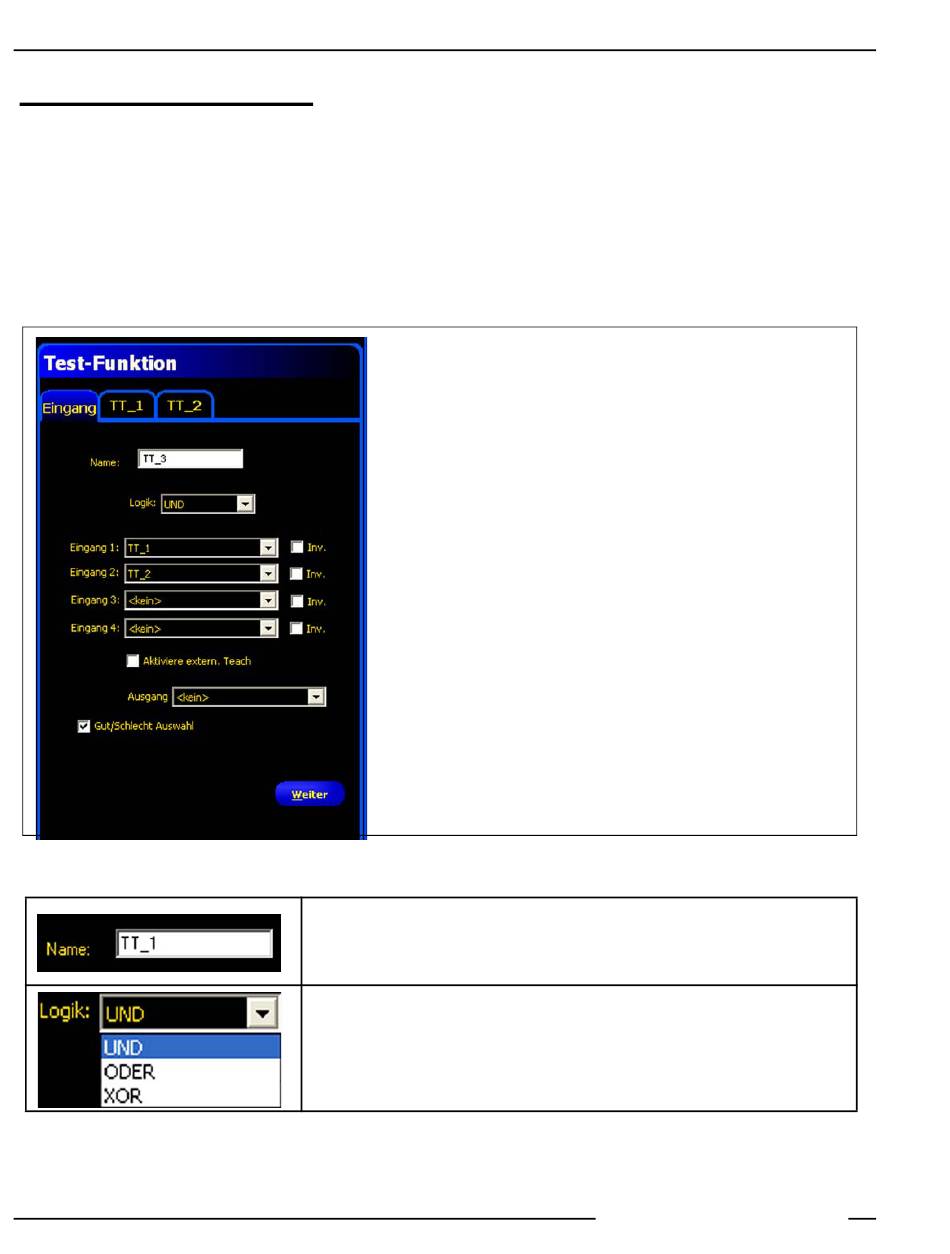

Konfiguration der Test-Funktion
o
---------------------------------------------------------
92
Ident-Nr. 124842
(in
Abschnitt 9,
Teach) auf Seite 117. Sie können auch vor oder nach
Test-Funktion-Ergebnisse können wie folgt verwen-
det werden:
•
Zusammentragung von Ergebnissen von Bildverarbei-
tungs-Funktionen und Schalteingängen
•
Aufstellung von Parametern für die gewünschten Inspekti-
onsergebnisse
•
Verbindung mehrerer Ergebnisse mit Logik-Optionen
•
Einbeziehung von Ergebnissen in die allgemeinen
gut/schlecht-Kriterien
•
Aktivierung eines Ausgangs auf der Grundlage der Prüfer-
gebnisse
Name (Standardeinstellung: TT_1, TT_2)
- Zur Umbenennung der Funktion.
- Der Name darf nur alphanumerische Zeichen oder Unterstreichungszeichen und keine
Leerfelder haben.
Logik (Standardeinstellung: UND)
Logik wird verwendet, um mehrere Eingänge zur Test-Funktion zu kombinieren. Die
Ergebnisse an den Eingängen und die eingestellte Logik-Option bestimmen, ob die Test-
Funktion WAHR oder FALSCH ist.
Siehe die folgenden Beispiele der Tabelle mit Logik-Ergebnissen.
10/05
®
PresencePLUS
P4 EDGE/EDGE 1.3
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel.: 763.544.3164
