Einstellung der Trigger-Parameter
Ein externer Trigger wird benutzt, um dem Sensor mitzuteilen, wann ein Bild aufgenommen werden soll. Die Parameter werden
auf der Registerkarte Trigger des Setup-Fensters eingestellt.
-------------------------------------------------------------------------------------------
-------------------------------
Die auf der Registerkarte Trigger gezeigten Trigger-Parameter werden in der Inspektionsdatei gespeichert und können für jede
Prüfung unterschiedlich sein.
-----------------------------------------------
44
Ident-Nr. 124842

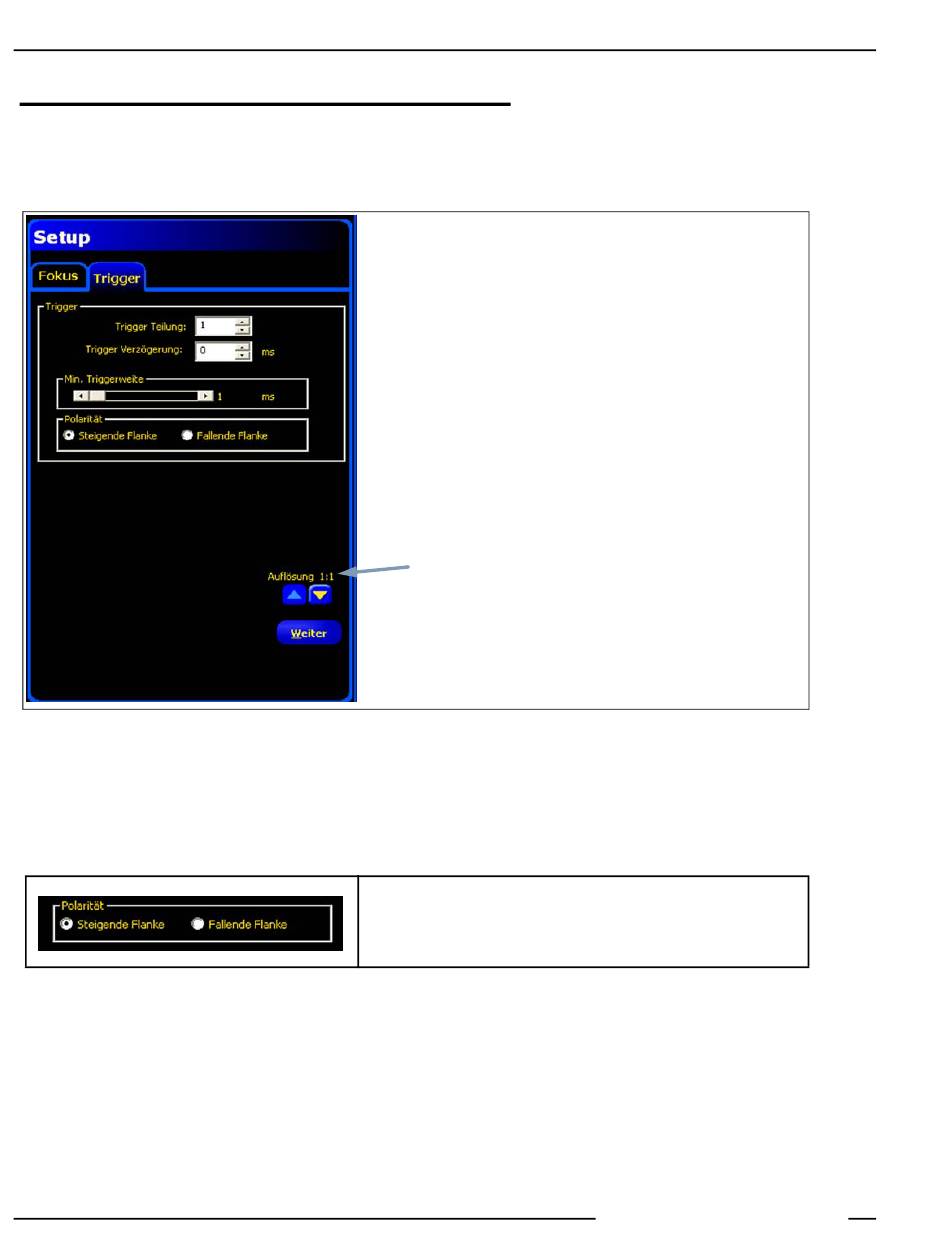

Trigger-Setup-Bildschirm
Display-Auflösung
Die Auflösung des Bildfensters ist ein systemweiter Parameter,
der für alle Prüfungen gleich bleibt. Die Auflösung kann in allen
Setup- und Run-Bildschirmen eingestellt werden. Siehe
(in
sung
Abschnitt 11,
HINWEIS: Die Einstellung der Auflösung beeinträchtigt das
vom Sensor aufgenommene Bild nicht.
Trigger-Setup-Bildschirm
Polarität
Stellen Sie steigende Flanke ein, um Bilder an der steigenden Flanke
des Triggersignals aufzunehmen. Stellen Sie fallende Flanke ein, um
Bilder an der fallenden Flanke des Triggersignals aufzunehmen.
10/05
®
PresencePLUS
P4 EDGE/EDGE 1.3
Ausführen) auf Seite 128.
