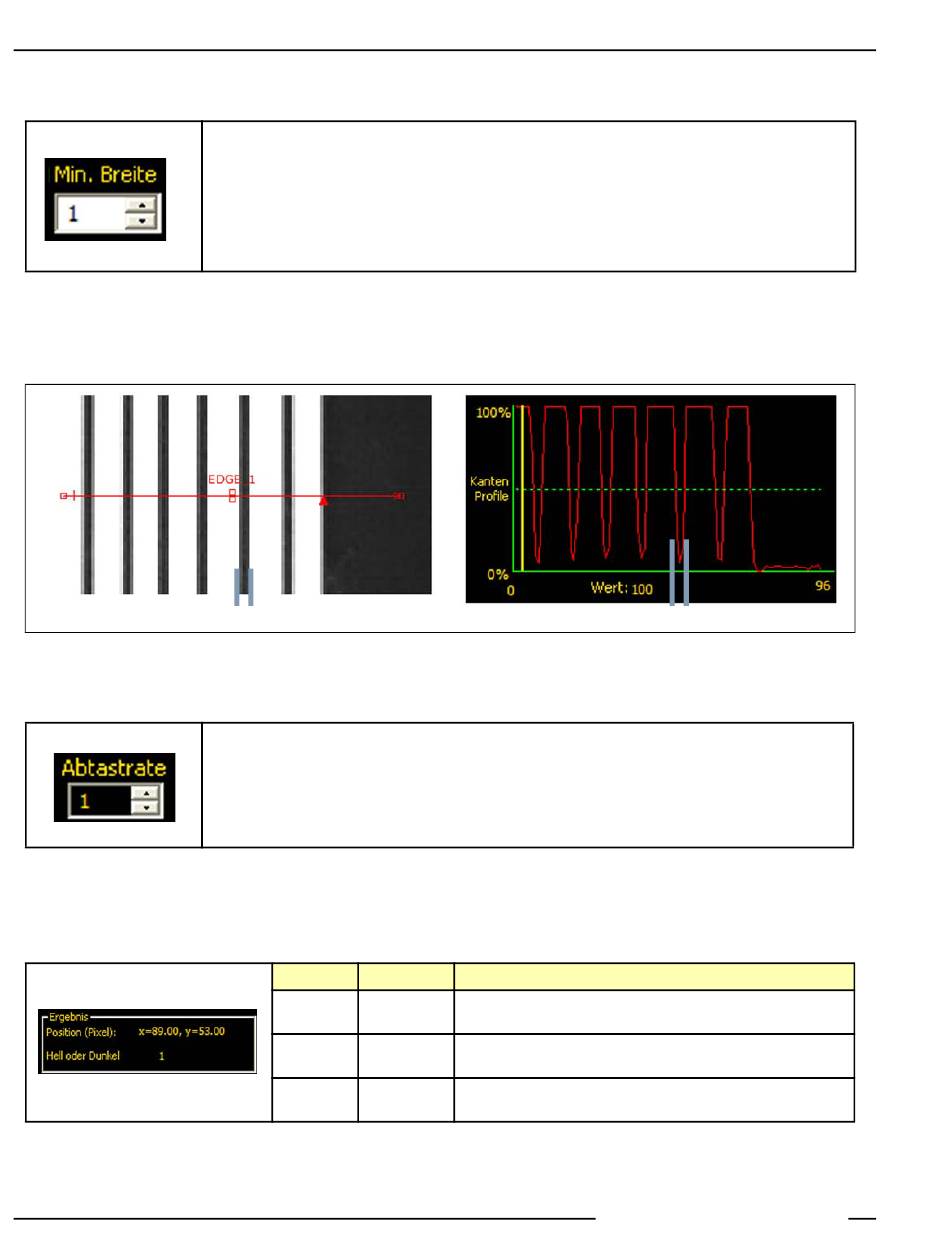

Setup der Kanten-Funktion
Mindestbreite
Mindestbreiten-Beispiel
Wenn die Mindestbreite auf 4 eingestellt ist, ignoriert die Kanten-Funktion die dunklen Linien, weil jede Linie nur 3 Pixel breit ist.
Abtastrate
-------------------------------------------------------------------------------------
Ergebnisse der Kanten-Funktion
78
Ident-Nr. 124842
Mindestbreite (Standardeinstellung: 1)
- Filtert kleine Spitzen in der Intensitätsänderung aus.
- Filtert schmale dunkle oder helle Bänder aus.
- Ermittelt den Abstand (in Pixeln) vor und nach einer Kante, der frei von zusätzlichen Übergängen sein
muss, oder das Ende des Sichtfelds, bevor die Kante erkannt wird (siehe das folgende Beispiel zur Min-
destbreite).
- Bei einer hohen Filterzahl kann die Kante einer schmalen Linie übersehen werden.
3 Pixel breit
Abtastrate (Standardeinstellung: 1, Bereich: 1-4)
1 = 1-Pixel-Auflösung
2 = 1/2-Pixel-Auflösung
3 = 1/3-Pixel-Auflösung
4 = 1/4-Pixel-Auflösung
Ermittelt die Subpixel-Auflösung, erhöht die Auflösung der Funktion und vergrößert die Prüfungszeit.
Name
Wert
Position
Pixel (X,Y)
Aktuelle
Kantennum-
Kante
mer
Zählung
Ganze Zahl
PresencePLUS
Beschreibung
Die X,Y-Koordinaten der aktuellen Kante. Der Ursprung (0,0) ist
die obere linke Bildschirmecke.
Wenn mehr als eine Kante gefunden wird, wird hier eingestellt,
welche Kante analysiert werden soll.
Gesamtanzahl Hell-Dunkel- und Dunkel-Hell-Kanten (je nach
eingestellter Polaritätsoption).
Banner Engineering Corp. • Minneapolis, MN USA
www.bannerengineering.com • Tel.: 763.544.3164
10/05
®
P4 EDGE/EDGE 1.3
3 Pixel breit
