Fronius Agilo TL Einbauanleitung Seite 6

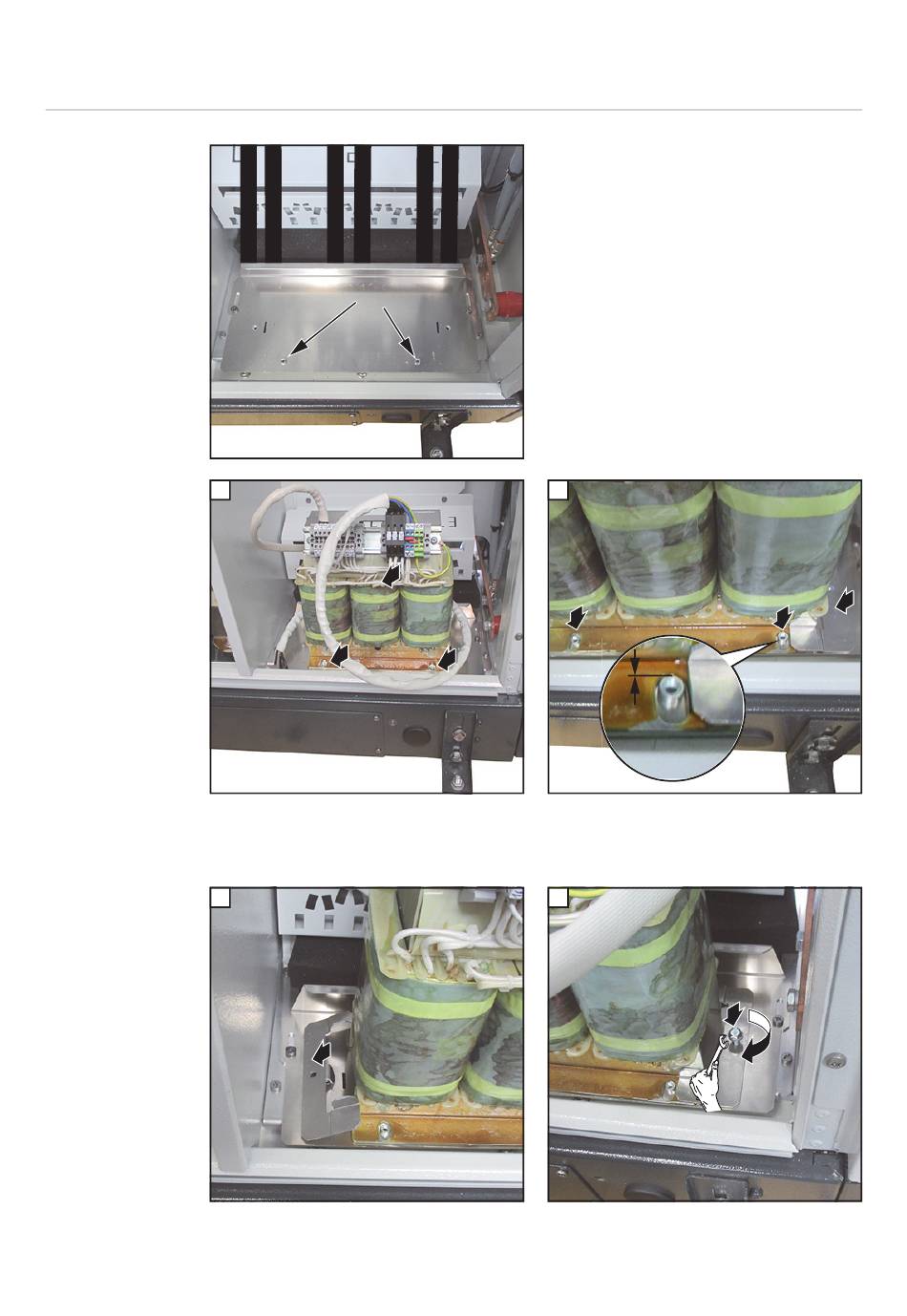

Eigenversorgungs-Trafo einbauen
Eigenversor-
gungs-Trafo ein-
bauen
1
1
Eigenversorgungs-Trafo so in den Wechselrichter ein-
setzen, dass die Führungen in den Ausnehmungen
sind
3
3
Linken Befestigungsbügel einsetzen
4
(1)
1
1
1
1
(1) = Führung für Eigenversorgungs-Trafo
2
2
1
0 mm
Eigenversorgungs-Trafo bis auf Anschlag an den Füh-
rungen nach vor schieben;
Rechten Befestigungsbügel einsetzen
4
4
Linken und rechten Befestigungsbügel mittels Schrau-
be M6 x 16 mm fixieren
3
2
2 x
1
2
