Aufbau und Funktion

Die Maschine besteht aus einem Grundgestell mit Führungsbrücke und ausschwenkbaren
Standbeinen
Trennscheibenschutzhaube mit Trennscheibe, und der Wasserwanne mit Wasserpumpe.
5.1

Lieferumfang und Verantwortlichkeiten

Die Maschine wurde in alleiniger Verantwortung der Firma Gölz GmbH entwickelt und gebaut.
Nach Übergabe an den Betreiber geht die Verantwortung für den sicheren Umgang und der
Unterweisung des Bedienpersonals an den Betreiber über.
Der Hersteller bietet Schulungen an der Maschine an.
Folgende Komponenten gehören zum Lieferumfang:
Fliesentrennmaschine TS200 oder TS250
Transportgriffe inkl. Befestigungssatz
Transporträder inkl. Befestigungssatz
Technische Dokumentation
Transporträder Standbein
Tischverlängerung
5.2

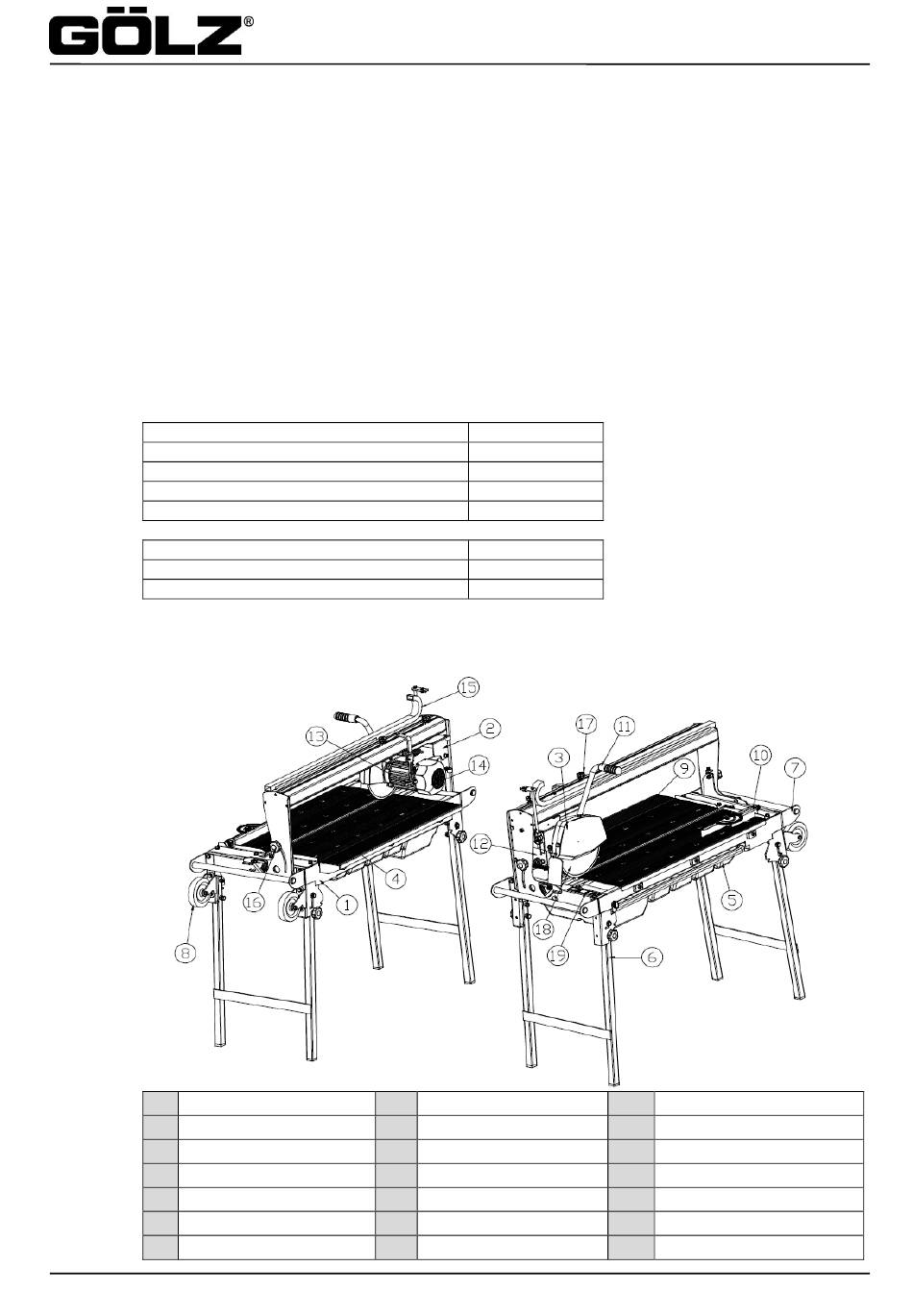

TS200 / TS250

1 Grundgestell
2 Schneidkopf
3 Trennschutzhaube
4 Tischverlängerung
5 Wasserwanne
6 Standbeine
7 Transportgriff
inklusive der verbauten
Komponente
Optionales Zubehör
8
9
10
11
12
13
14
Technik, dem
Anzahl
1
2
2
1
Anzahl
1
1
Transporträder
Schnitttisch
Anschlagwinkel
Schneidkopfgriff
Stecker / Schalter
Einstellgriff
Motor
5 Aufbau und Funktion
Motor, dem Schnitttisch,
15 Kabel Schutzeinrichtung
16 Winkeleinstellung
17 Transportsicherung
18 Trennscheibe
19 Typenschild
der
