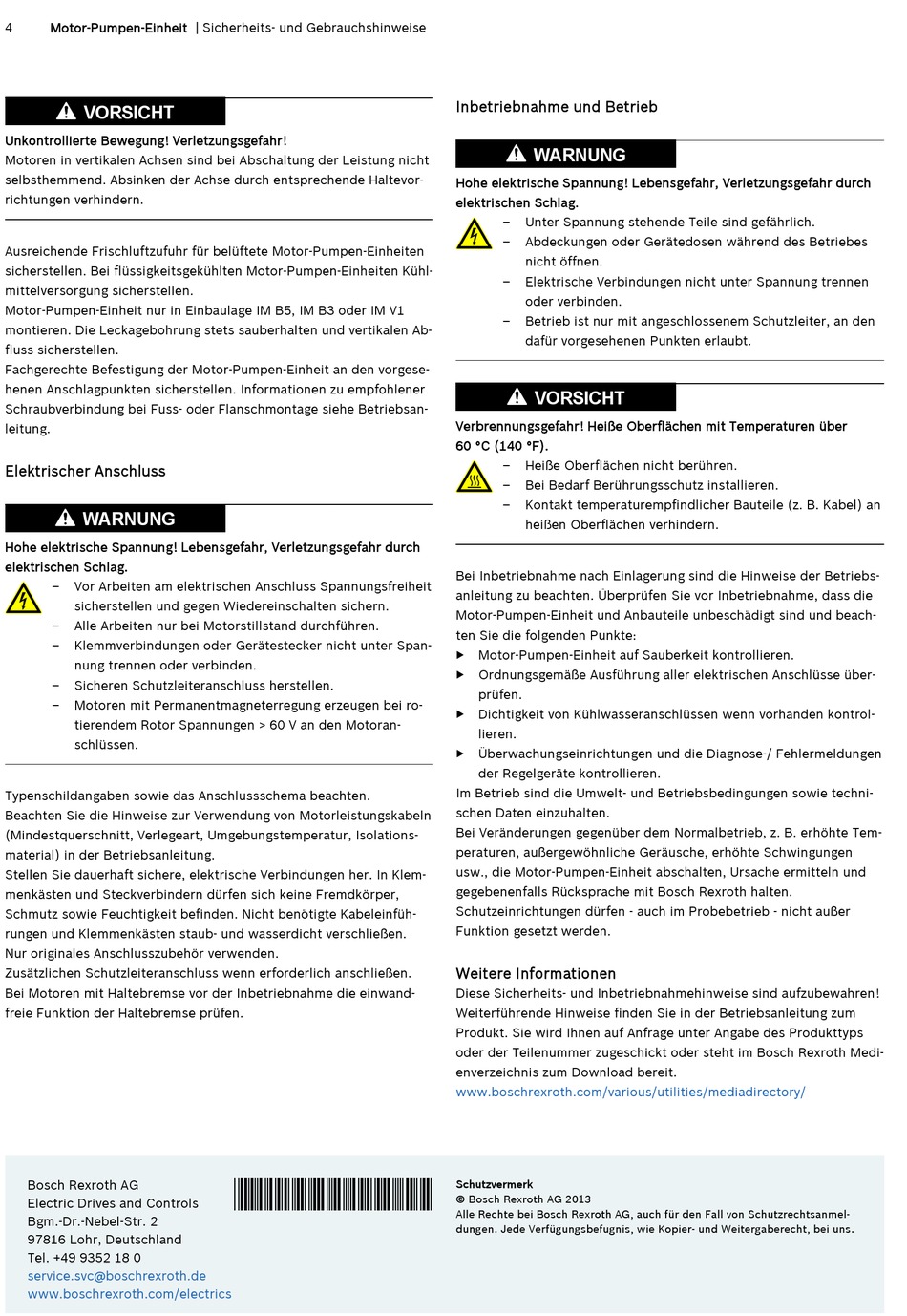

4
Motor-Pumpen-Einheit | Sicherheits- und Gebrauchshinweise
VORSICHT
Unkontrollierte Bewegung! Verletzungsgefahr!
Motoren in vertikalen Achsen sind bei Abschaltung der Leistung nicht
selbsthemmend. Absinken der Achse durch entsprechende Haltevor-
richtungen verhindern.
Ausreichende Frischluftzufuhr für belüftete Motor-Pumpen-Einheiten
sicherstellen. Bei flüssigkeitsgekühlten Motor-Pumpen-Einheiten Kühl-
mittelversorgung sicherstellen.
Motor-Pumpen-Einheit nur in Einbaulage IM B5, IM B3 oder IM V1
montieren. Die Leckagebohrung stets sauberhalten und vertikalen Ab-
fluss sicherstellen.
Fachgerechte Befestigung der Motor-Pumpen-Einheit an den vorgese-
henen Anschlagpunkten sicherstellen. Informationen zu empfohlener
Schraubverbindung bei Fuss- oder Flanschmontage siehe Betriebsan-
leitung.
Elektrischer Anschluss
WARNUNG
Hohe elektrische Spannung! Lebensgefahr, Verletzungsgefahr durch
elektrischen Schlag.
–
Vor Arbeiten am elektrischen Anschluss Spannungsfreiheit
sicherstellen und gegen Wiedereinschalten sichern.
–
Alle Arbeiten nur bei Motorstillstand durchführen.
–
Klemmverbindungen oder Gerätestecker nicht unter Span-
nung trennen oder verbinden.
–
Sicheren Schutzleiteranschluss herstellen.
–
Motoren mit Permanentmagneterregung erzeugen bei ro-
tierendem Rotor Spannungen > 60 V an den Motoran-
schlüssen.
Typenschildangaben sowie das Anschlussschema beachten.
Beachten Sie die Hinweise zur Verwendung von Motorleistungskabeln
(Mindestquerschnitt, Verlegeart, Umgebungstemperatur, Isolations-
material) in der Betriebsanleitung.
Stellen Sie dauerhaft sichere, elektrische Verbindungen her. In Klem-
menkästen und Steckverbindern dürfen sich keine Fremdkörper,
Schmutz sowie Feuchtigkeit befinden. Nicht benötigte Kabeleinfüh-
rungen und Klemmenkästen staub- und wasserdicht verschließen.
Nur originales Anschlusszubehör verwenden.
Zusätzlichen Schutzleiteranschluss wenn erforderlich anschließen.
Bei Motoren mit Haltebremse vor der Inbetriebnahme die einwand-
freie Funktion der Haltebremse prüfen.
Bosch Rexroth AG
Electric Drives and Controls
Bgm.-Dr.-Nebel-Str. 2
97816 Lohr, Deutschland
Tel. +49 9352 18 0
service.svc@boschrexroth.de
www.boschrexroth.com/electrics
*R911339830*
Inbetriebnahme und Betrieb
WARNUNG
Hohe elektrische Spannung! Lebensgefahr, Verletzungsgefahr durch
elektrischen Schlag.
–
Unter Spannung stehende Teile sind gefährlich.
–
Abdeckungen oder Gerätedosen während des Betriebes
nicht öffnen.
–
Elektrische Verbindungen nicht unter Spannung trennen
oder verbinden.
–
Betrieb ist nur mit angeschlossenem Schutzleiter, an den
dafür vorgesehenen Punkten erlaubt.
VORSICHT
Verbrennungsgefahr! Heiße Oberflächen mit Temperaturen über
60 °C (140 °F).
–
Heiße Oberflächen nicht berühren.
–
Bei Bedarf Berührungsschutz installieren.
–
Kontakt temperaturempfindlicher Bauteile (z. B. Kabel) an
heißen Oberflächen verhindern.
Bei Inbetriebnahme nach Einlagerung sind die Hinweise der Betriebs-
anleitung zu beachten. Überprüfen Sie vor Inbetriebnahme, dass die
Motor-Pumpen-Einheit und Anbauteile unbeschädigt sind und beach-
ten Sie die folgenden Punkte:
▶
Motor-Pumpen-Einheit auf Sauberkeit kontrollieren.
▶
Ordnungsgemäße Ausführung aller elektrischen Anschlüsse über-
prüfen.
▶
Dichtigkeit von Kühlwasseranschlüssen wenn vorhanden kontrol-
lieren.
▶
Überwachungseinrichtungen und die Diagnose-/ Fehlermeldungen
der Regelgeräte kontrollieren.
Im Betrieb sind die Umwelt- und Betriebsbedingungen sowie techni-
schen Daten einzuhalten.
Bei Veränderungen gegenüber dem Normalbetrieb, z. B. erhöhte Tem-
peraturen, außergewöhnliche Geräusche, erhöhte Schwingungen
usw., die Motor-Pumpen-Einheit abschalten, Ursache ermitteln und
gegebenenfalls Rücksprache mit Bosch Rexroth halten.
Schutzeinrichtungen dürfen - auch im Probebetrieb - nicht außer
Funktion gesetzt werden.
Weitere Informationen
Diese Sicherheits- und Inbetriebnahmehinweise sind aufzubewahren!
Weiterführende Hinweise finden Sie in der Betriebsanleitung zum
Produkt. Sie wird Ihnen auf Anfrage unter Angabe des Produkttyps
oder der Teilenummer zugeschickt oder steht im Bosch Rexroth Medi-
enverzeichnis zum Download bereit.
www.boschrexroth.com/various/utilities/mediadirectory/
Schutzvermerk
© Bosch Rexroth AG 2013
Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmel-
dungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
