Description Du Filtre; Utilisation; Filtration; Réducteur De Pression (Seulement À E1 Neu Hws) - BWT E1 EHF HydroModul Einbau- Und Bedienungsanleitung

FR
10
5
2
3A 3
6
4
1

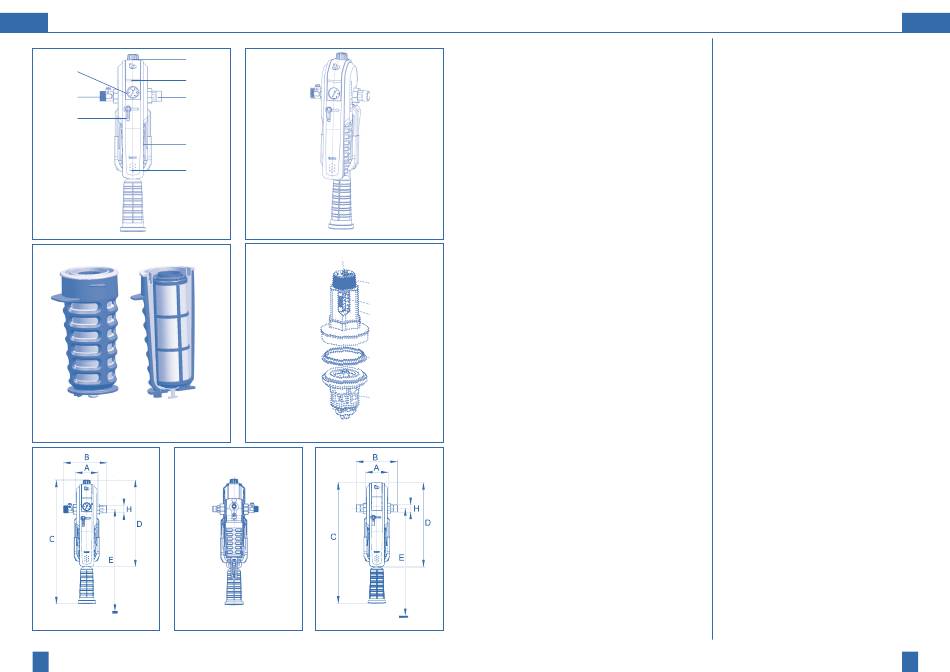

Fig. 1 - E1 NEU HWS
Fig. 3 - Dispositif hygiénique (panier et élément
filtrant) dans un support noir
Fig. 5 - E1 NEU HWS Vue arrière E1 NEU HWS
24
Fig. 2 - E1 NEU HWS
9
10
8
7
12
11
Fig. 4 - Réducteur de pression seulement à E1 NEU HWS
E1 NEU EHF

1. Description du filtre

Le E1 NEU est composé de:
1 levier
2 capotage
3 Raccords avec joints
3A Raccords avec joints, en entrée avec clapet
anti-retour (avec possibilité de raccordement
d'un manomètre en amont du réducteur de
pression, seulement à E1 NEU HWS)
4 Elément porteur avec dispositif hygiénique
(= panier et élément filtrant)
5 Manomètre du réducteur de pression
(seulement à E1 NEU HWS)
6 Loquet de coupure d'eau
Le réducteur de pression (seulement à E1 NEU
HWS, Fig. 4) est composé de:
7 Corps
8 Pointeau
9 Vis de blocage
10 Bouton de réglage
11 Siège
12 Palier
Commandez séparément:
module de connexion:
- avec réducteur de pression
- sans réducteur de pression
Elément de filtre changer tous les 6 mois!
Dispositif hygiénique changer tous les 12 mois.

2. Utilisation

2.1. Filtration

Ce filtre est destiné à la filtration d'eau potable et
d'utilité. Ils protègent les tuyauteries et les équipe-
ments qui y sont raccordés contre les pannes et la
corrosion provoquées par les particules étrangères
telles que particules de rouille, copeaux, sable,
fibres, etc. Les filtres ne peuvent pas être utilisés
dans les circuits d'eau traitée par des produits chi-
miques. En cas d'utilisation pour la filtration d'eau
de process et d'eau de refroidissement pour sys-
tèmes en continu, le conseil d'un spécialiste est
nécessaire. Pour les eaux contenant des particules
grossières, un dégrilleur doit être monté en amont.
Les filtres ne conviennent pas aux huiles, graisses,
solvants, savons et autres substances lubrifiantes.
Ils ne conviennent pas non plus à la séparation de
substances dissoutes dans l'eau.
2.2. Réducteur de pression (seulement E1 NEU
HWS)
Le réducteur de réduction de pression intégré,
monté en aval du filtre, sert à réduire la pression
par détente, essentiellement dans les installations
domestiques. Il maintient en aval une pression con-
stante même en cas de pression d'entrée de 16 bar.
Par exemple une pression de 3 bar après détente.
Une pression constante et modérée protège la
robinetterie et les appareils raccordés au réseau
d'eau. Nous recommandons l'installation d'un ré-
ducteur de pression à partir de 4 bar en amont.
Attention: le filtre doit être installé par un instal-
lateur agréé, selon les instructions de montage et
d'utilisation en vigueur.

3. Fonctionnement

3.1. Filtration
L'eau brute est admise à l'entrée du filtre et traver-
se l'élément filtrant de l'extérieur vers l'intérieur.
Les particules sont retenues par la paroi extérieu-
re de l'élément filtrant, l'eau traitée entre dans le
tube intérieur. Si la pression baisse en raison de
l'encrassement de l'élément filtrant, il est néces-
saire de changer celui-ci. Toutefois il faut le chan-
ger au moins tous les 6 mois.
3.2 Réducteur de pression et clapet anti-retour
(seulement E1 NEU HWS)
Le réducteur de pression fonctionne selon le prin-
cipe de la vanne déchargée. Le principe est assuré
par une membrane et un ressort dont la tension -
donc la pression en aval - peut être modifiée par le
bouton (11). L'indicateur (5) indique la valeur de la
pression aval obtenue.
Lors du soutirage, le réducteur de pression s'ouvre
uniquement dans le sens du flux, il est fermé her-
métiquement lorsqu'il est au repos ou en cas de
contre pression.

4. Conditions de montage

Respecter les directives locales et générales et les
données techniques. Le filtre dans les circuits d'eau
froide est à placer avant l'installation à protéger.
Remarque: l'emplacement du montage doit résis-
ter au gel et être protégé des agressions extérieu-
res (solvants, mazout, lessive, produits chimiques,
UV, et sources de chaleur de plus de 40 °).
FR
25
