DK

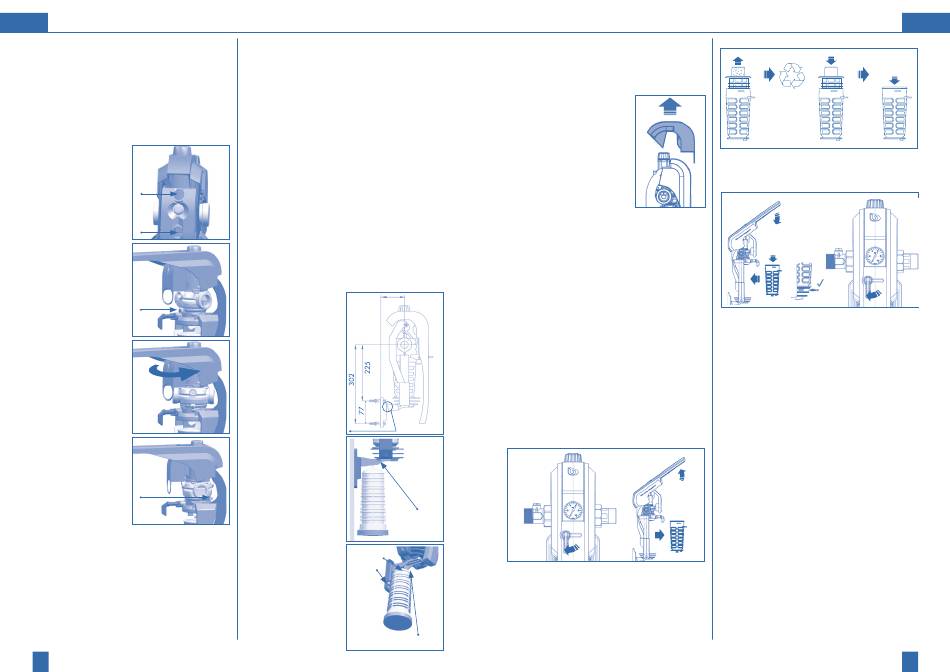

5. Installation

5.1 Tjek flowretningen på installationen og ændre
retningen påfilteret hvis nødvendigt (kun Inline-
Version)
Når filteret leveres er flowretningen forudsat fra
venstre mod højre. (se flowretningen indikeret
med pil på messing huset under håndtaget). Ret-
ningen kan ændres inden installation af filteret.
- Drej lukkeventil (6) til
"åben" position
(90° med uret)
- Åben håndtaget (1)
ca. 80° - 90°
- Fjern det sorte låg
på bagsiden af filteret
- Løsne bolten, som
låser filterhuset
- Roter messing huset
180°
- Spænd bolten igen,
som låser filterhuset
Flowretningen på filteret
er nu fra højre imod
venstre.
86

5.2 Installering af filteret

Inline-Version
Monter unionen og pakningen som følger med fil-
teret (og kontraventilen E1 NEU HWS) på tilgangs-
siden af filteret og installer så i rørinstallationen
opstrøms den installation som ønskes beskyttet.
HydroMODUL-Version:
Installeringsfiltre i koldtvandsledninger foran de
objekter, skalaen beskyttes (se installationssema).
Tilslutningsmodulet installeres i strømningsretnin-
gen i vandrette eller lodrette koldtvandsledning (se
strømningspilen).
Tilslutning til tilslutningsmodulet ¾" - 5/4":
1. Skru låseringen mod venstre til anslag.
2. Pres enhedens kløer ind i udsparingerne,
3. og drej enheden 45° med uret til anslag.
4. Træk låseringen i retning af enheden med
begge hænder, til den går i indgreb. Enheden
er nu sikret mod at blive drejet. Filteret frigø-
res ved at trykke låseringen i retning af tilslut-
ningsmodulet.
80-120
5.3 Vægmontering
Vagbeslaget er mon-
teret pa forhand. Det
monteres pa vaggen
med tilhorende skruer
og plugs (2x o 6 mm).
-- Monter filteret pa
vaggen efter det er
monteret pa vandro-
ret.
-- Se mal pa skitsen
-- Var opmarksom pa at
filteret skal kunne ab-
nes efter installation
-- Ekstra komplet filter-
hus kan hanges pa
vagbeslaget
-- Distancen fra vaggen
kan justeres imellem
80mm og 120mm
Det hygiejniske
filterhus kan
hænges i
vægbeslaget.
To delt beslag
Afstanden til væggen kan justeres
imellem 80mm - 120mm
6. Idriftsættelse
Tjek at filteret er installeret korrekt.
6.1 Indstil tryk reguleringsven-
tilen (kun HWS)
Justeringshåndtaget er under
låget. Fjern låget (2) for at kom-
me til trykreguleringsventilen.
Ventilen er indstillet til 4 bar fra
fabrikken. Juster trykket ved at
løsne låseskruen (10) og drej på
håndtaget (11)
Med uret = højere modtryk
Imod uret = lavere modtryk
Manometeret (5) viser modtrykket. Under justering
af modtrykket skal der i kort tid åbnes for et udløb
i installationen flere gange for at se det indstillede
modtryk. Modtrykket må ikke overstige 80 % af sik-
kerhedstrykket på varmtvandssiden i installationen.
(DIN1988-200)

7. Drift

Filtreringen foregår ved hjælp af tryk. For upåklage-
lig, hygiejnisk drikkevand i overensstemmelse med
gældende standarder, er det kun nødvendigt at
udskifte filteret element mindst hver 6 måned.

7.1 Skift filter

Med den nye Single håndtag, bliver udskiftningen
af filterelementet nemt og tager kun få sekunder:
1. Låse langsomt stop hanen. Således standser
vandet og håndtaget låses op (A1).
B1
A1
C1
2. Løft Single håndtaget til ca. 130 ° (B1) - træk
den understøttende kerne ud, inkl. filterhus og
filterelementet (C1).
3. Bortskaf den brugte filterelement eller - for
optimal hygiejne - den komplette hygiejnisk
filterhus (miljøvenlig plast genbrug).
4. Isæt det nye filter element eller hygiejniske
filterhus (A2), luk håndtaget (B2). Slip langsomt
stophanen (90 ° mod uret) (C2).
B2
C1
A2
8. Påmindelsesservice
Med påmindelsesservicen fra BWT bliver du af
BWT-serviceinfotjenesten med jævne mellemrum
mindet om, at filterelementet skal udskiftes og du
får vigtige råd om hygiejne. Sammen med vores på-
mindelsesservice og den regelmæssige udskiftning
af filterelementet/hygiejnerådene fås der alt efter
det enkelte landeselskab en udvidet E1-garanti på
10 år. (se punkt 10).
DK
87
