Contenuto Della Fornitura; Impiego Previsto; Filtrazione; Riduttore Di Pressione (Solo Per E1 Neu Hws) - BWT E1 EHF HydroModul Einbau- Und Bedienungsanleitung

IT
10
5
2
3A 3
6
4
1

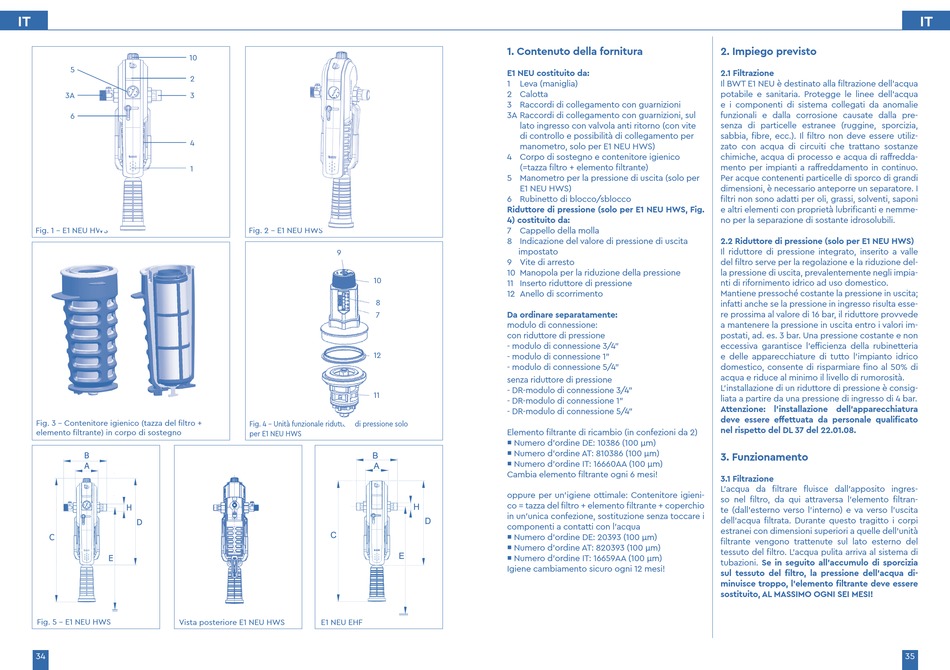

Fig. 1 - E1 NEU HWS
Fig. 3 - Contenitore igienico (tazza del filtro +
elemento filtrante) in corpo di sostegno
Fig. 5 - E1 NEU HWS
Vista posteriore E1 NEU HWS
34
Fig. 2 - E1 NEU HWS
9
10
8
7
12
11
Fig. 4 - Unità funzionale riduttore di pressione solo
per E1 NEU HWS
E1 NEU EHF

1. Contenuto della fornitura

E1 NEU costituito da:
1 Leva (maniglia)
2 Calotta
3 Raccordi di collegamento con guarnizioni
3A Raccordi di collegamento con guarnizioni, sul
lato ingresso con valvola anti ritorno (con vite
di controllo e possibilità di collegamento per
manometro, solo per E1 NEU HWS)
4 Corpo di sostegno e contenitore igienico
(=tazza filtro + elemento filtrante)
5 Manometro per la pressione di uscita (solo per
E1 NEU HWS)
6 Rubinetto di blocco/sblocco
Riduttore di pressione (solo per E1 NEU HWS, Fig.
4) costituito da:
7 Cappello della molla
8 Indicazione del valore di pressione di uscita
impostato
9 Vite di arresto
10 Manopola per la riduzione della pressione
11 Inserto riduttore di pressione
12 Anello di scorrimento
Da ordinare separatamente:
modulo di connessione:
con riduttore di pressione
- modulo di connessione 3/4"
- modulo di connessione 1"
- modulo di connessione 5/4"
senza riduttore di pressione
- DR-modulo di connessione 3/4"
- DR-modulo di connessione 1"
- DR-modulo di connessione 5/4"
Elemento filtrante di ricambio (in confezioni da 2)
 Numero d'ordine DE: 10386 (100 µm)
 Numero d'ordine AT: 810386 (100 µm)
 Numero d'ordine IT: 16660AA (100 µm)
Cambia elemento filtrante ogni 6 mesi!
oppure per un'igiene ottimale: Contenitore igieni-
co = tazza del filtro + elemento filtrante + coperchio
in un'unica confezione, sostituzione senza toccare i
componenti a contatti con l'acqua
 Numero d'ordine DE: 20393 (100 µm)
 Numero d'ordine AT: 820393 (100 µm)
 Numero d'ordine IT: 16659AA (100 µm)
Igiene cambiamento sicuro ogni 12 mesi!

2. Impiego previsto

2.1 Filtrazione

Il BWT E1 NEU è destinato alla filtrazione dell'acqua
potabile e sanitaria. Protegge le linee dell'acqua
e i componenti di sistema collegati da anomalie
funzionali e dalla corrosione causate dalla pre-
senza di particelle estranee (ruggine, sporcizia,
sabbia, fibre, ecc.). Il filtro non deve essere utiliz-
zato con acqua di circuiti che trattano sostanze
chimiche, acqua di processo e acqua di raffredda-
mento per impianti a raffreddamento in continuo.
Per acque contenenti particelle di sporco di grandi
dimensioni, è necessario anteporre un separatore. I
filtri non sono adatti per oli, grassi, solventi, saponi
e altri elementi con proprietà lubrificanti e nemme-
no per la separazione di sostante idrosolubili.

2.2 Riduttore di pressione (solo per E1 NEU HWS)

Il riduttore di pressione integrato, inserito a valle
del filtro serve per la regolazione e la riduzione del-
la pressione di uscita, prevalentemente negli impia-
nti di rifornimento idrico ad uso domestico.
Mantiene pressoché costante la pressione in uscita;
infatti anche se la pressione in ingresso risulta esse-
re prossima al valore di 16 bar, il riduttore provvede
a mantenere la pressione in uscita entro i valori im-
postati, ad. es. 3 bar. Una pressione costante e non
eccessiva garantisce l'efficienza della rubinetteria
e delle apparecchiature di tutto l'impianto idrico
domestico, consente di risparmiare fino al 50% di
acqua e riduce al minimo il livello di rumorosità.
L'installazione di un riduttore di pressione è consig-
liata a partire da una pressione di ingresso di 4 bar.
Attenzione: l'installazione dell'apparecchiatura
deve essere effettuata da personale qualificato
nel rispetto del DL 37 del 22.01.08.

3. Funzionamento

3.1 Filtrazione
L'acqua da filtrare fluisce dall'apposito ingres-
so nel filtro, da qui attraversa l'elemento filtran-
te (dall'esterno verso l'interno) e va verso l'uscita
dell'acqua filtrata. Durante questo tragitto i corpi
estranei con dimensioni superiori a quelle dell'unità
filtrante vengono trattenute sul lato esterno del
tessuto del filtro. L'acqua pulita arriva al sistema di
tubazioni. Se in seguito all'accumulo di sporcizia
sul tessuto del filtro, la pressione dell'acqua di-
minuisce troppo, l'elemento filtrante deve essere
sostituito, AL MASSIMO OGNI SEI MESI!
IT
35
