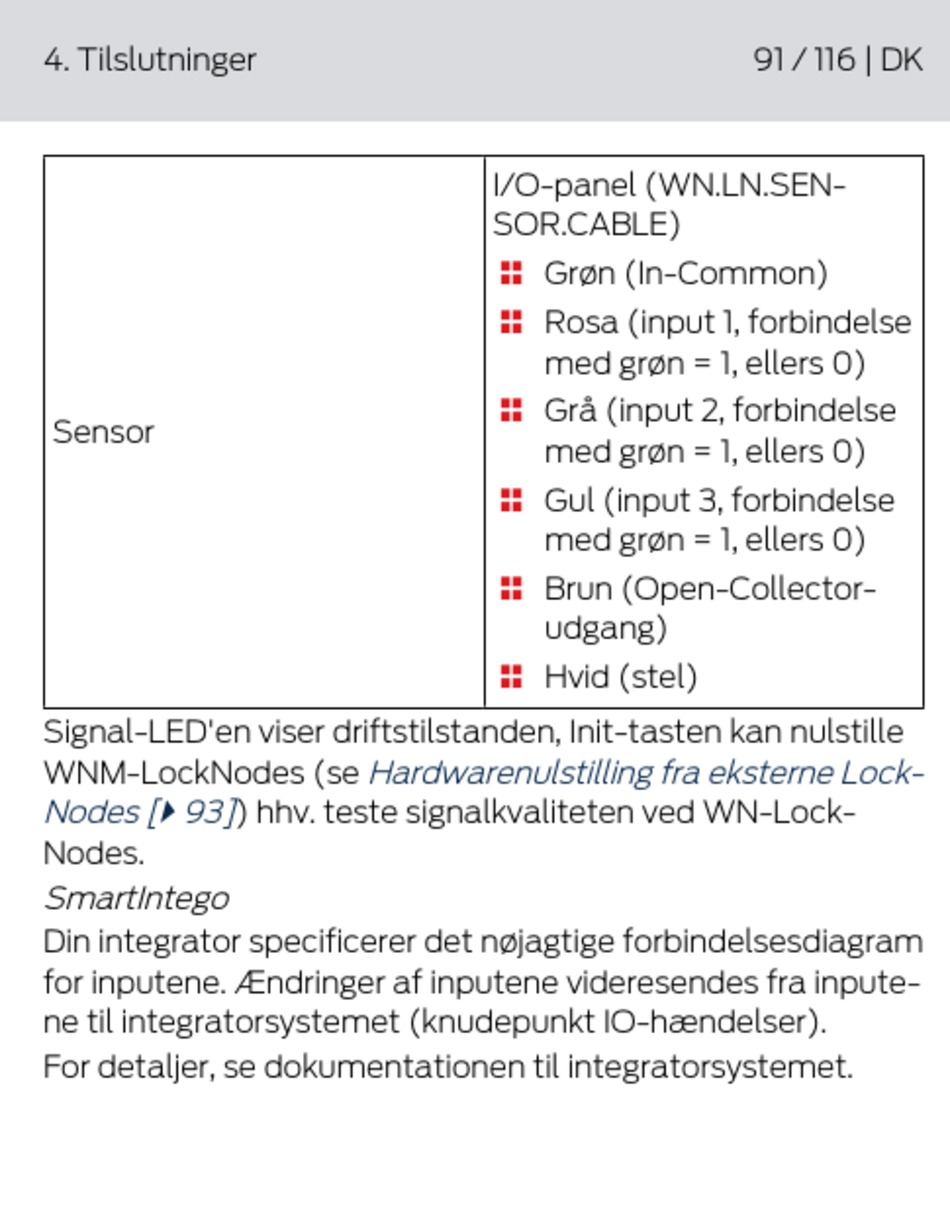

4. Tilslutninger
Sensor
Signal-LED'en viser driftstilstanden, Init-tasten kan nulstille
WNM-LockNodes (se
Nodes [} 93]
Nodes.
SmartIntego
Din integrator specificerer det nøjagtige forbindelsesdiagram
for inputene. Ændringer af inputene videresendes fra inpute-
ne til integratorsystemet (knudepunkt IO-hændelser).
For detaljer, se dokumentationen til integratorsystemet.
Hardwarenulstilling fra eksterne Lock-
) hhv. teste signalkvaliteten ved WN-Lock-
I/O-panel (WN.LN.SEN-
SOR.CABLE)
Grøn (In-Common)

Rosa (input 1, forbindelse

med grøn = 1, ellers 0)
Grå (input 2, forbindelse

med grøn = 1, ellers 0)
Gul (input 3, forbindelse

med grøn = 1, ellers 0)
Brun (Open-Collector-

udgang)
Hvid (stel)

91 / 116 | DK
