Simons Voss Technologies WaveNet LN Radio, SI.N.IO Kurzanleitung Seite 11

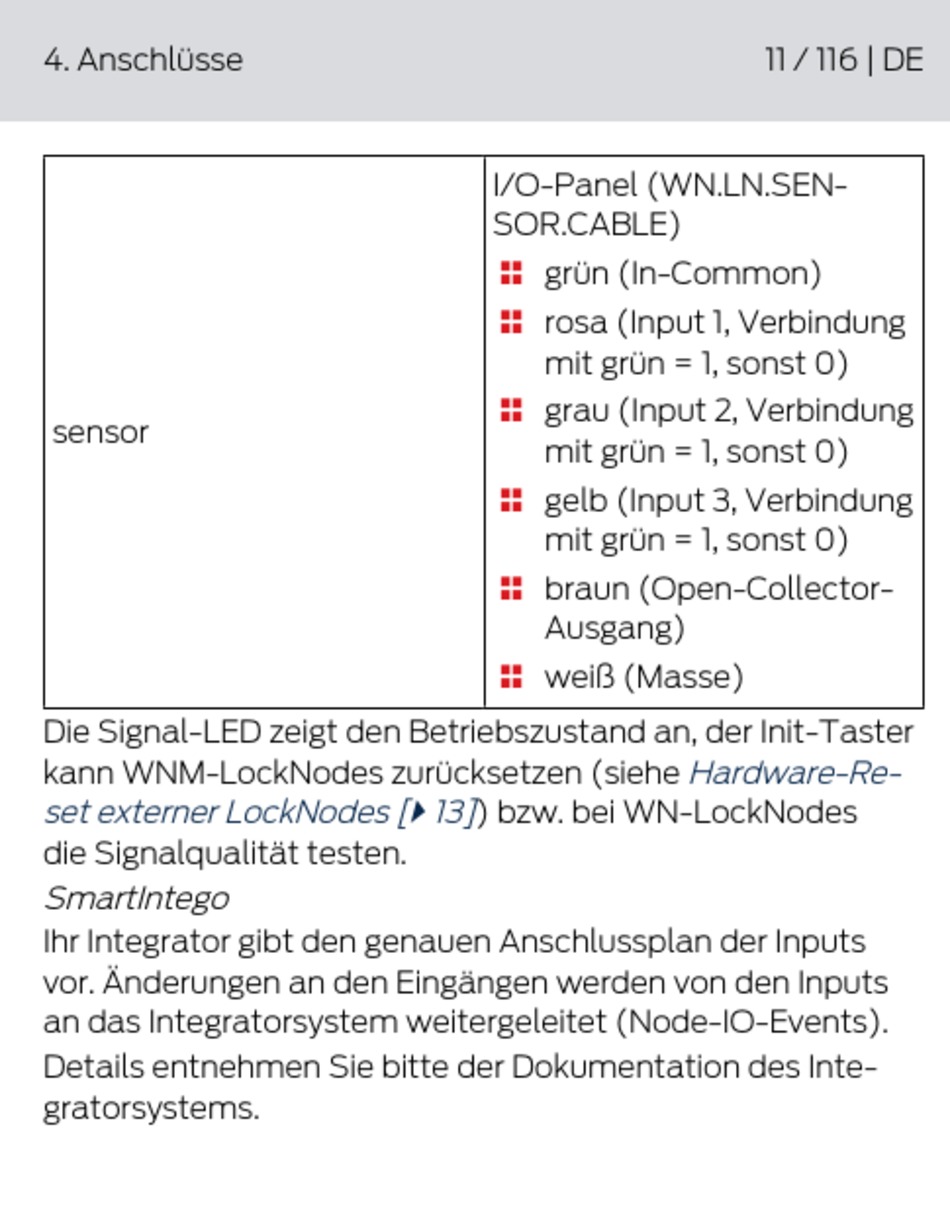

4. Anschlüsse
sensor
Die Signal-LED zeigt den Betriebszustand an, der Init-Taster
kann WNM-LockNodes zurücksetzen (siehe
set externer LockNodes [} 13]
die Signalqualität testen.
SmartIntego
Ihr Integrator gibt den genauen Anschlussplan der Inputs
vor. Änderungen an den Eingängen werden von den Inputs
an das Integratorsystem weitergeleitet (Node-IO-Events).
Details entnehmen Sie bitte der Dokumentation des Inte-
gratorsystems.
I/O-Panel (WN.LN.SEN-
SOR.CABLE)
grün (In-Common)

rosa (Input 1, Verbindung

mit grün = 1, sonst 0)
grau (Input 2, Verbindung

mit grün = 1, sonst 0)
gelb (Input 3, Verbindung

mit grün = 1, sonst 0)
braun (Open-Collector-

Ausgang)
weiß (Masse)

) bzw. bei WN-LockNodes
11 / 116 | DE
Hardware-Re-
