Beschreibung
Die projektierte Konfiguration stimmt mit
der Gateway-Sollkonfiguration überein.
Die projektierte Konfiguration entspricht
nicht der Gateway-Sollkonfiguration, ist
aber kompatibel mit ihr.
(Liste der miteinander kompatiblen
Geräte a Tabelle 15, Seite 125.)
Die projektierte Konfiguration und die
Gateway-Sollkonfiguration sind nicht
miteinander kompatibel.
Voraussetzung für einen Datenaustausch ist also, dass die im
SPS-System erstellte Konfiguration (= projektierte Konfigu-
ration) mit der tatsächlich am Gateway vorhandenen Konfi-
guration übereinstimmt. Das Ergebnis dieser Prüfung wird
am Gateway über die SmartWire-DT Konfigurations-LED
signalisiert.

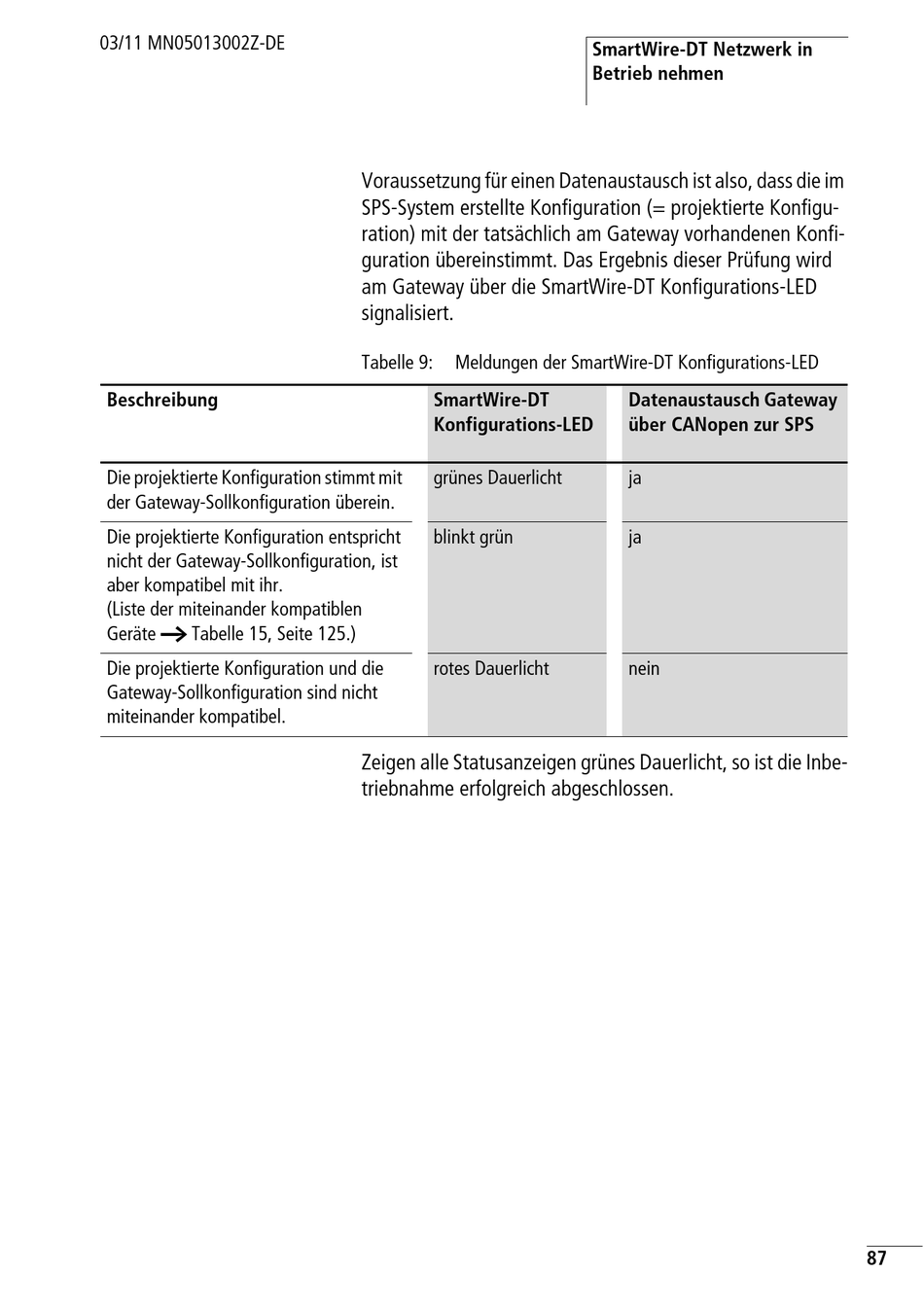

Tabelle 9: Meldungen der SmartWire-DT Konfigurations-LED
SmartWire-DT
Konfigurations-LED
grünes Dauerlicht
blinkt grün
rotes Dauerlicht
Zeigen alle Statusanzeigen grünes Dauerlicht, so ist die Inbe-
triebnahme erfolgreich abgeschlossen.
SmartWire-DT Netzwerk in
Betrieb nehmen
Datenaustausch Gateway
über CANopen zur SPS
ja
ja
nein
