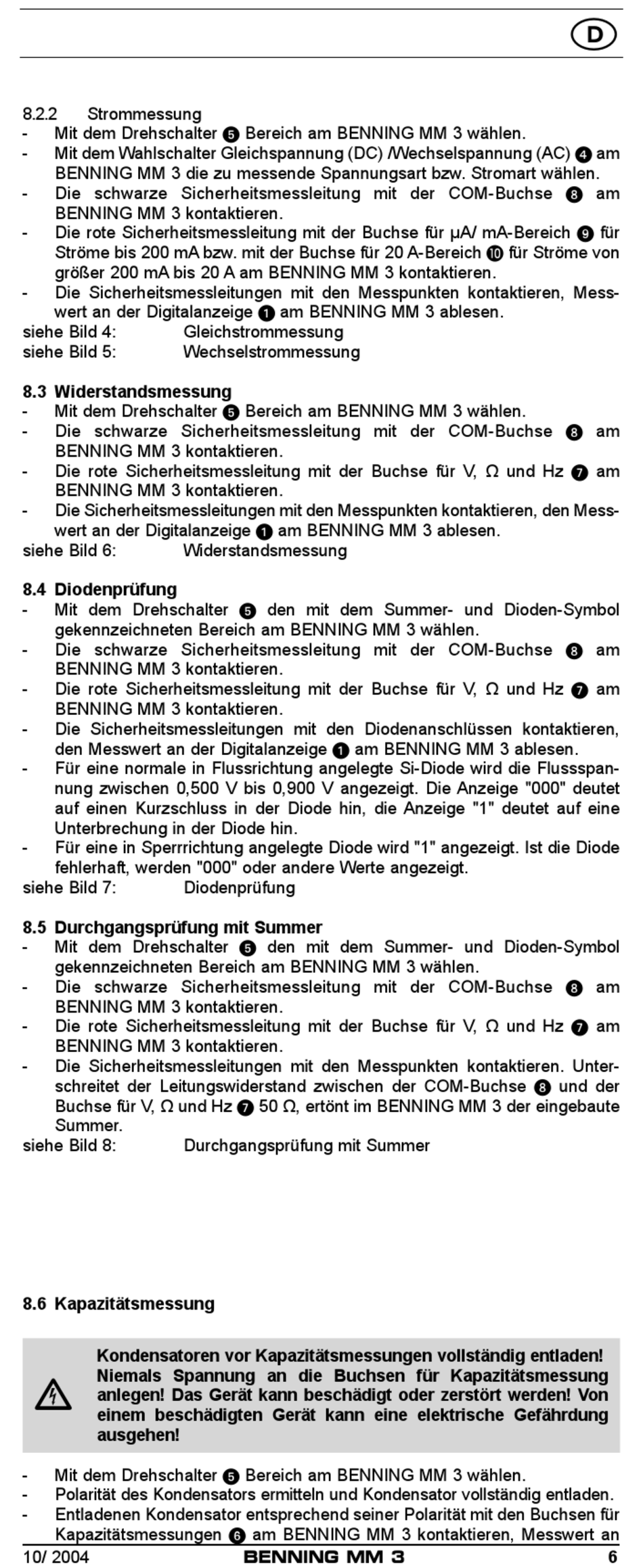

8.2.2
Strommessung
-
Mit dem Drehschalter Bereich am BENNING MM 3 wählen.
-
Mit dem Wahlschalter Gleichspannung (DC) /Wechselspannung (AC) am
BENNING MM 3 die zu messende Spannungsart bzw. Stromart wählen.
-
Die schwarze Sicherheitsmessleitung mit der COM-Buchse am
BENNING MM 3 kontaktieren.
-
Die rote Sicherheitsmessleitung mit der Buchse für µA/ mA-Bereich für
Ströme bis 200 mA bzw. mit der Buchse für 20 A-Bereich für Ströme von
größer 200 mA bis 20 A am BENNING MM 3 kontaktieren.
-
Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Mess-
wert an der Digitalanzeige am BENNING MM 3 ablesen.
siehe Bild 4:
siehe Bild 5:
8.3 Widerstandsmessung
-
Mit dem Drehschalter Bereich am BENNING MM 3 wählen.
-
Die schwarze Sicherheitsmessleitung mit der COM-Buchse am
BENNING MM 3 kontaktieren.
-
Die rote Sicherheitsmessleitung mit der Buchse für V, Ω und Hz am
BENNING MM 3 kontaktieren.
-
Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Mess-
wert an der Digitalanzeige am BENNING MM 3 ablesen.
siehe Bild 6:
8.4 Diodenprüfung
-
Mit dem Drehschalter den mit dem Summer- und Dioden-Symbol
gekennzeichneten Bereich am BENNING MM 3 wählen.
-
Die schwarze Sicherheitsmessleitung mit der COM-Buchse am
BENNING MM 3 kontaktieren.
-
Die rote Sicherheitsmessleitung mit der Buchse für V, Ω und Hz am
BENNING MM 3 kontaktieren.
-
Die Sicherheitsmessleitungen mit den Diodenanschlüssen kontaktieren,
den Messwert an der Digitalanzeige am BENNING MM 3 ablesen.
-
Für eine normale in Flussrichtung angelegte Si-Diode wird die Flussspan-
nung zwischen 0,500 V bis 0,900 V angezeigt. Die Anzeige "000" deutet
auf einen Kurzschluss in der Diode hin, die Anzeige "1" deutet auf eine
Unterbrechung in der Diode hin.
-
Für eine in Sperrrichtung angelegte Diode wird "1" angezeigt. Ist die Diode
fehlerhaft, werden "000" oder andere Werte angezeigt.
siehe Bild 7:
8.5 Durchgangsprüfung mit Summer
-
Mit dem Drehschalter den mit dem Summer- und Dioden-Symbol
gekennzeichneten Bereich am BENNING MM 3 wählen.
-
Die schwarze Sicherheitsmessleitung mit der COM-Buchse am
BENNING MM 3 kontaktieren.
-
Die rote Sicherheitsmessleitung mit der Buchse für V, Ω und Hz am
BENNING MM 3 kontaktieren.
-
Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unter-
schreitet der Leitungswiderstand zwischen der COM-Buchse und der
Buchse für V, Ω und Hz 50 Ω, ertönt im BENNING MM 3 der eingebaute
Summer.
siehe Bild 8:
8.6 Kapazitätsmessung
Kondensatoren vor Kapazitätsmessungen vollständig entladen!
Niemals Spannung an die Buchsen für Kapazitätsmessung
anlegen! Das Gerät kann beschädigt oder zerstört werden! Von
einem beschädigten Gerät kann eine elektrische Gefährdung
ausgehen!
-
Mit dem Drehschalter Bereich am BENNING MM 3 wählen.
-
Polarität des Kondensators ermitteln und Kondensator vollständig entladen.
-
Entladenen Kondensator entsprechend seiner Polarität mit den Buchsen für
Kapazitätsmessungen am BENNING MM 3 kontaktieren, Messwert an
10/ 2004
Gleichstrommessung
Wechselstrommessung
Widerstandsmessung
Diodenprüfung
Durchgangsprüfung mit Summer
BENNING MM 3
6
