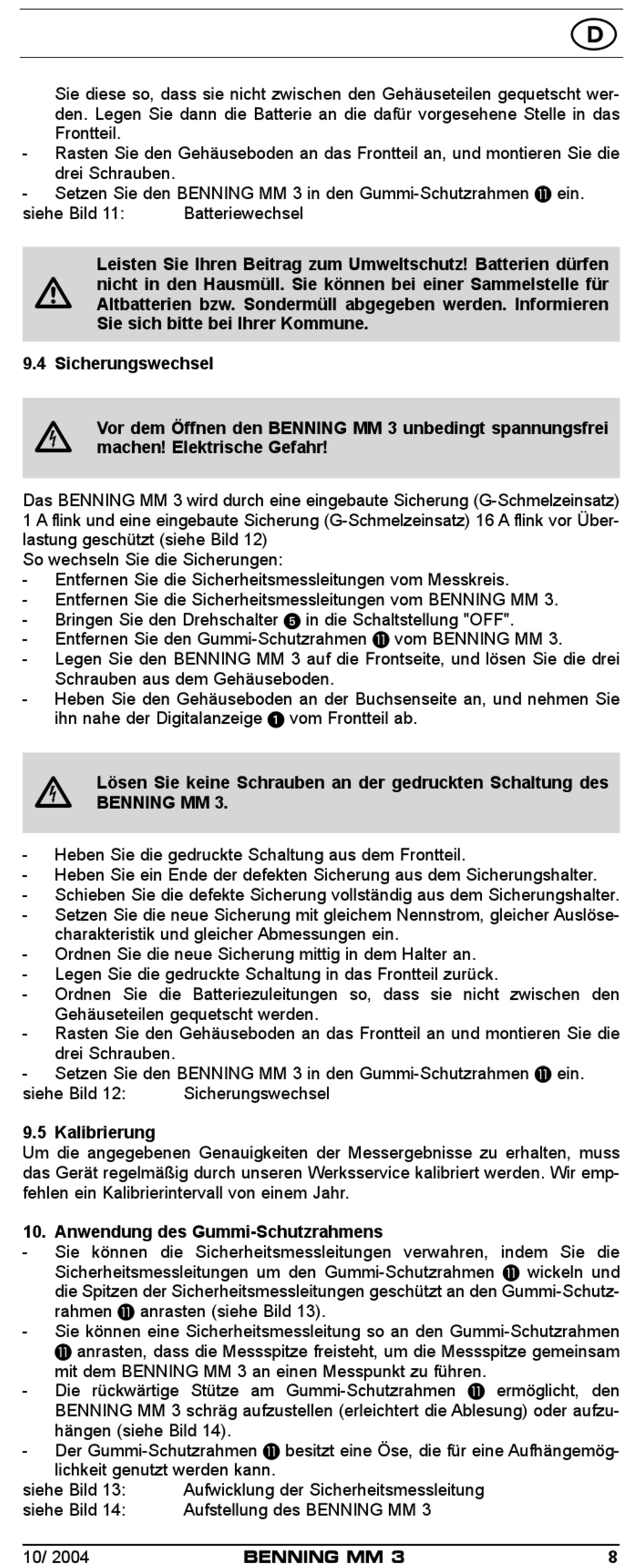

Sie diese so, dass sie nicht zwischen den Gehäuseteilen gequetscht wer-
den. Legen Sie dann die Batterie an die dafür vorgesehene Stelle in das
Frontteil.
- Rasten Sie den Gehäuseboden an das Frontteil an, und montieren Sie die
drei Schrauben.
- Setzen Sie den BENNING MM 3 in den Gummi-Schutzrahmen  ein.
siehe Bild 11:
Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen

nicht in den Hausmüll. Sie können bei einer Sammelstelle für
Altbatterien bzw. Sondermüll abgegeben werden. Informieren
Sie sich bitte bei Ihrer Kommune.
9.4 Sicherungswechsel

Vor dem Öffnen den BENNING MM 3 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Das BENNING MM 3 wird durch eine eingebaute Sicherung (G-Schmelzeinsatz)
1 A flink und eine eingebaute Sicherung (G-Schmelzeinsatz) 16 A flink vor Über-
lastung geschützt (siehe Bild 12)
So wechseln Sie die Sicherungen:
- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
- Entfernen Sie die Sicherheitsmessleitungen vom BENNING MM 3.
- Bringen Sie den Drehschalter  in die Schaltstellung "OFF".
- Entfernen Sie den Gummi-Schutzrahmen  vom BENNING MM 3.
- Legen Sie den BENNING MM 3 auf die Frontseite, und lösen Sie die drei
Schrauben aus dem Gehäuseboden.
- Heben Sie den Gehäuseboden an der Buchsenseite an, und nehmen Sie
ihn nahe der Digitalanzeige  vom Frontteil ab.

Lösen Sie keine Schrauben an der gedruckten Schaltung des
BENNING MM 3.
- Heben Sie die gedruckte Schaltung aus dem Frontteil.
- Heben Sie ein Ende der defekten Sicherung aus dem Sicherungshalter.
- Schieben Sie die defekte Sicherung vollständig aus dem Sicherungshalter.
- Setzen Sie die neue Sicherung mit gleichem Nennstrom, gleicher Auslöse-
charakteristik und gleicher Abmessungen ein.
- Ordnen Sie die neue Sicherung mittig in dem Halter an.
- Legen Sie die gedruckte Schaltung in das Frontteil zurück.
- Ordnen Sie die Batteriezuleitungen so, dass sie nicht zwischen den
Gehäuseteilen gequetscht werden.
- Rasten Sie den Gehäuseboden an das Frontteil an und montieren Sie die
drei Schrauben.
- Setzen Sie den BENNING MM 3 in den Gummi-Schutzrahmen  ein.
siehe Bild 12:

9.5 Kalibrierung

Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss
das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir emp-
fehlen ein Kalibrierintervall von einem Jahr.

10. Anwendung des Gummi-Schutzrahmens

- Sie können die Sicherheitsmessleitungen verwahren, indem Sie die
Sicherheitsmessleitungen um den Gummi-Schutzrahmen  wickeln und
die Spitzen der Sicherheitsmessleitungen geschützt an den Gummi-Schutz-
rahmen  anrasten (siehe Bild 13).
- Sie können eine Sicherheitsmessleitung so an den Gummi-Schutzrahmen
 anrasten, dass die Messspitze freisteht, um die Messspitze gemeinsam
mit dem BENNING MM 3 an einen Messpunkt zu führen.
- Die rückwärtige Stütze am Gummi-Schutzrahmen  ermöglicht, den
BENNING MM 3 schräg aufzustellen (erleichtert die Ablesung) oder aufzu-
hängen (siehe Bild 14).
- Der Gummi-Schutzrahmen  besitzt eine Öse, die für eine Aufhängemög-
lichkeit genutzt werden kann.
siehe Bild 13:
siehe Bild 14:
10/ 2004
Batteriewechsel
Sicherungswechsel
Aufwicklung der Sicherheitsmessleitung
Aufstellung des BENNING MM 3
BENNING MM 3

8
