Technische Daten
Anzeige
LCD 4 Linien von 16 alphanumerischen Zeichen
Tastatur
10 numerische Tasten, 8 Funktionstasten
Akkustisches Signal
Drucker
24 alphanumerische Zeichen pro Linie
Thermisches Papier
Breite 58 mm, Ø < 29 mm
Zeitbasis
mit Wärmeausgleich
± 1 ppm at 20°C ;
± 10 ppm zwischen -20°C und +40°C
Auflösung
1 Sek. Bis 1/1000 s
Speicherkapazität
max. 2000 Teilnehmer
Externer Start
mono Stecker, Ø 3.5 mm
Externer Stop
mono Stecker Ø 3.5 mm
Extension of external sockets
10 pole RJ socket
Verlängerung der externen Stecker
10 polig RJ Stecker
Für
mit Seriennummer unter 1000 : nur
funktionsfähig mit angeschlossenem Netzadapter
RJ 12 Sub-D 9p
Anzeigetafel
TxD+ (out) pin 1
pin 1
RS 485
TxD- (out) pin 3
pin 9
GND
pin 2
pin 5
PC
TxD (out)
pin 6
pin 2
RS 232
RxD (in)
pin 5
pin 3
9600 Bauds, 8 Daten Bits, 1 Stop Bit, keine Parität
Interne Speisung
4 Alkalinbatterien 1.5 V,
1500 mAh, Typ AA/R6/ UM3
Betriebszeit
Ohne seriellen Ausgang :
>50 Stunden und
2000 gedruckte Linien bei 20°C
Mit Laufzeit auf PC und Anzeigetafel :
>20 Stunden und
2000 gedruckte Linien bei 20°C
Externe Speisung
Stromstecker Ø 3.5 / 1.9 mm
für 9 V Netzadapter
Betriebstemperatur
-10°C to +40°C für den Drucker
Gewicht
500 g mit Batterien
Dimensionen
210 mm x 95 mm x 40 mm
19
Netzadapter
Hauptspeisung
Ausgang Speisunng
~ 4kHz
software 3.5" HD, Windows kompatibel von 3.11aufwärts

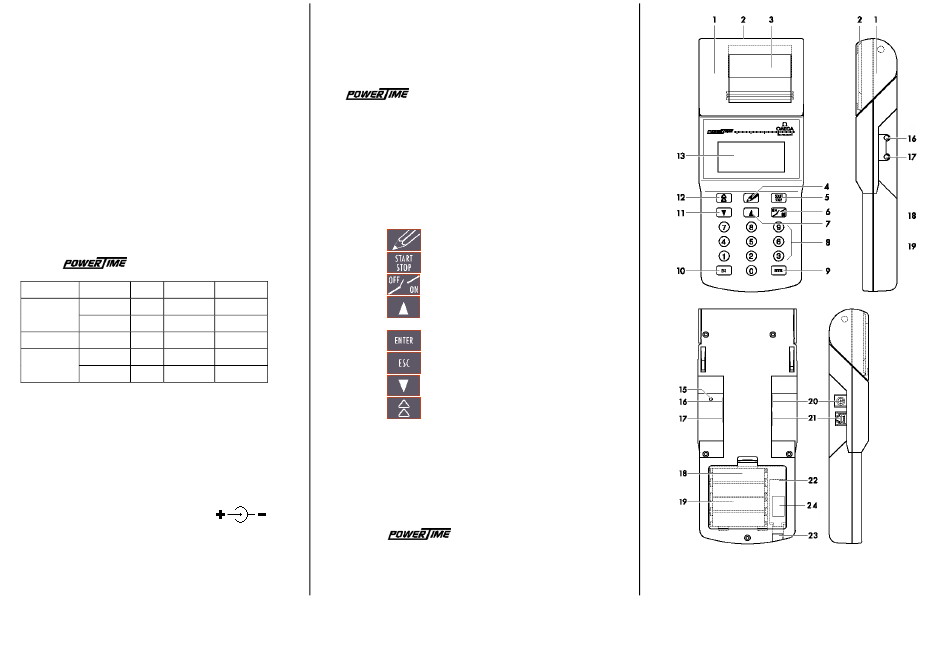

10 Beschreibung
Das Gerät finden sie mit diesen Nummern auf der folgenden
Seite bezeichnet.
1.
2.
3.
4.
5.
Sub-D 15p
6.
pin 4
7.
pin 11
8.
pin 7
9.
10.
11.
12.
13.
15.
16.
17.
18.
19.
20.
21.
22.
23.
-20°C to +40°C,
24.
230V AC 50 Hz
oder 115V AC 60 Hz
(gemäss Model)
9V DC 1.2A
Deckel des Papierfachs
Papier Zuschneider
Papierfach
Korrektur-Menu
Manueller Start/Stop oder einschalten
aktivieren der Start/Stop Kanäle
Kursor oben
Alphanumerische Tastatur
Bestätigung
verlassen ohne Modifikation
Kursor unten
Papiervorschub
LCD Anzeige
RESET
Externer START Stecker
Externer STOP Stecker
Batteriefachdeckel
Batteriefach
Stecker für externe Speisung
Stecker für Verbindung zu PC und Anzeigetafel
Verlängerung zur Verbindung von Eingangskanäle
Kabelführung
Serienummer
