EKOM DK50 Die Anleitung Zur Installation, Bedienung Und Wartung Seite 53

DK50

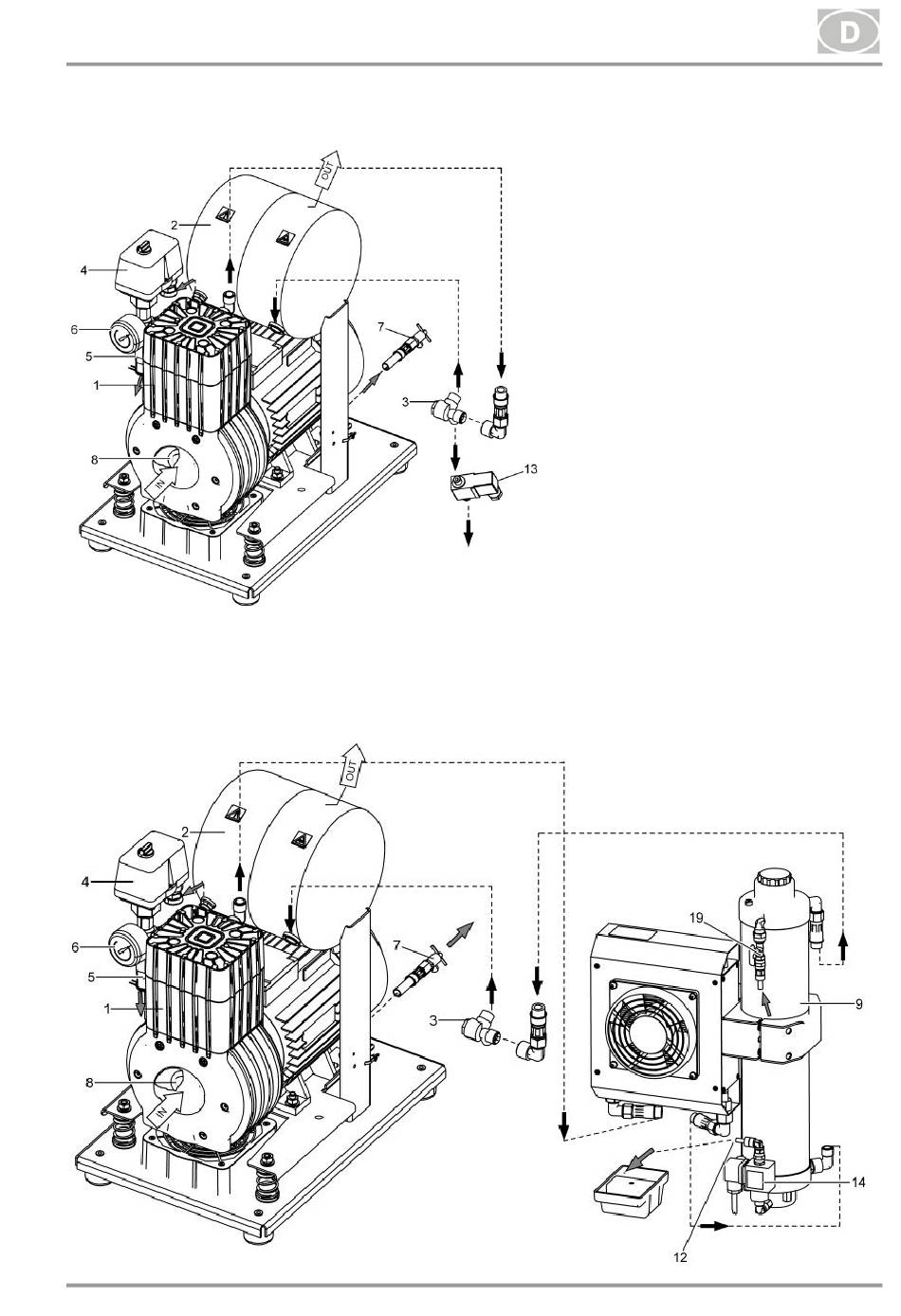

Bild.1 - Kompressor
Bild.2 - Kompressor mit Lufttrockner MONZUN-M1.10
06/2008
1. Kompressoraggregat
2. Druckluftspeicher
3. Rückschlagventil
4. Druckschalter
5. Sicherheitsventil
6. Druckmesser
7. Ablassventil des Kondensats
8. Eingangsfilter
9. Trocknungskammer
10. Röhrenkühler
11. Filter
12. Auslass des Kondensats
13. Magnetventil
14. Magnetventil Trockner
15. Trocknerkühler
16. Absorber
17. Filter
18. Sieb
19. Ventil der manuellen Regeneration
20. Verschluss
21. Kopfes für Regenerierventil
