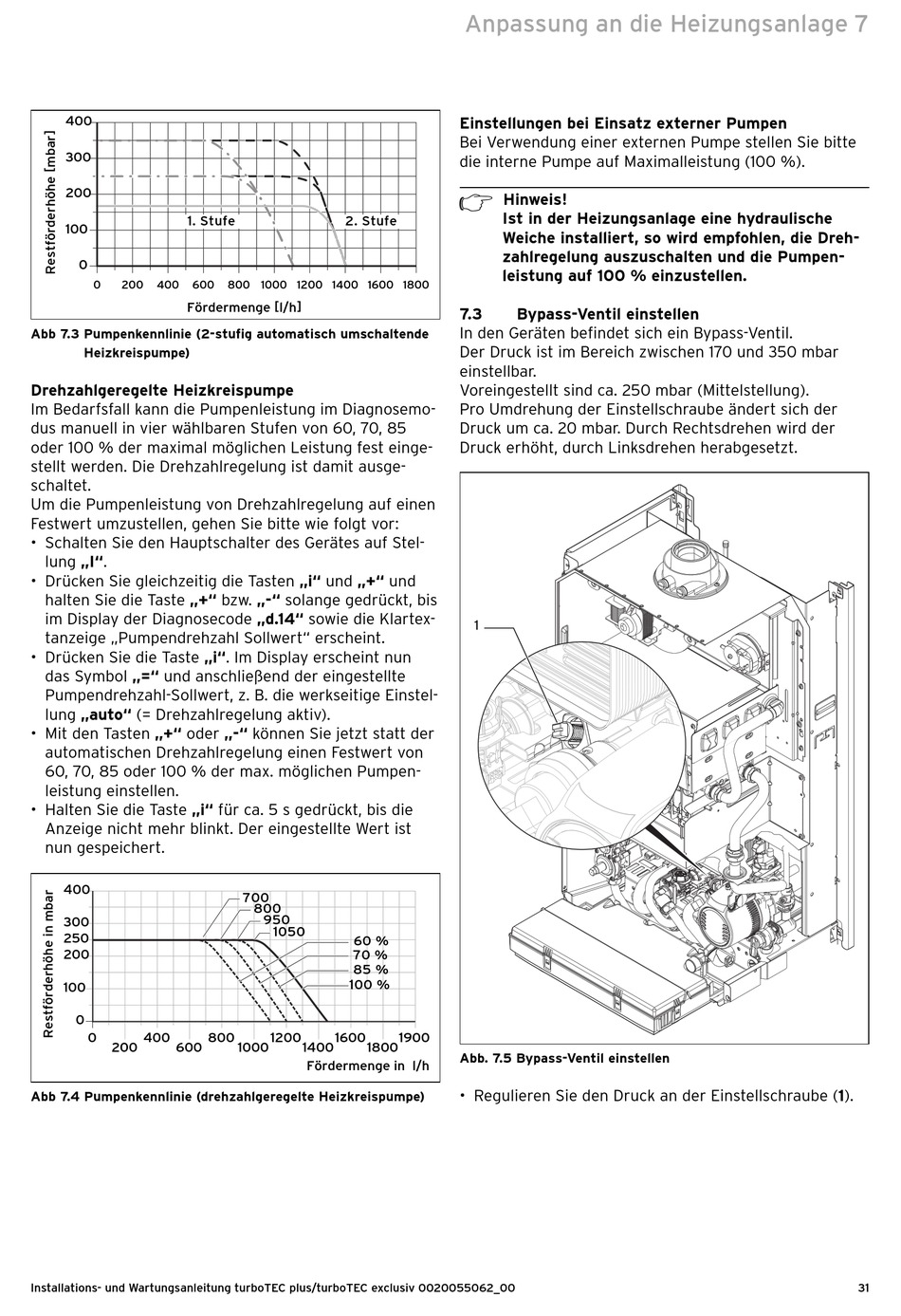

Bypass-Ventil Einstellen - Vaillant turboTEC plus VC Serie Installations- Und Wartungsanleitung

400
300
200
1. Stufe
100
0
0 200 400 600
Fördermenge [ l/h ]
Abb 7.3 Pumpenkennlinie (2-stufig automatisch umschaltende
Heizkreispumpe)
Drehzahlgeregelte Heizkreispumpe
Im Bedarfsfall kann die Pumpenleistung im Diagnosemo-
dus manuell in vier wählbaren Stufen von 60, 70, 85
oder 100 % der maximal möglichen Leistung fest einge-
stellt werden. Die Drehzahlregelung ist damit ausge-
schaltet.
Um die Pumpenleistung von Drehzahlregelung auf einen
Festwert umzustellen, gehen Sie bitte wie folgt vor:
• Schalten Sie den Hauptschalter des Gerätes auf Stel-
lung „I".
• Drücken Sie gleichzeitig die Tasten „i" und „+" und
halten Sie die Taste „+" bzw. „-" solange gedrückt, bis
im Display der Diagnosecode „d.14" sowie die Klartex-
tanzeige „Pumpendrehzahl Sollwert" erscheint.
• Drücken Sie die Taste „i". Im Display erscheint nun
das Symbol „=" und anschließend der eingestellte
Pumpendrehzahl-Sollwert, z. B. die werkseitige Einstel-
lung „auto" (= Drehzahlregelung aktiv).
• Mit den Tasten „+" oder „-" können Sie jetzt statt der
automatischen Drehzahlregelung einen Festwert von
60, 70, 85 oder 100 % der max. möglichen Pumpen-
leistung einstellen.
• Halten Sie die Taste „i" für ca. 5 s gedrückt, bis die
Anzeige nicht mehr blinkt. Der eingestellte Wert ist
nun gespeichert.
400
300
250
200
100
0
0 400
200 600
Abb 7.4 Pumpenkennlinie (drehzahlgeregelte Heizkreispumpe)
Installations- und Wartungsanleitung turboTEC plus/turboTEC exclusiv 0020055062_00
2. Stufe
800 1000 1200 1400 1600
700
800
950
1050
60 %
70 %
85 %
100 %
800 1200 1600
1000 1400 1800
Fördermenge in l/h
Anpassung an die Heizungsanlage 7
Einstellungen bei Einsatz externer Pumpen
Bei Verwendung einer externen Pumpe stellen Sie bitte
die interne Pumpe auf Maximalleistung (100 %).
h Hinweis!
Ist in der Heizungsanlage eine hydraulische
Weiche installiert, so wird empfohlen, die Dreh-
zahlregelung auszuschalten und die Pumpen-
leistung auf 100 % einzustellen.
1800
7.3

Bypass-Ventil einstellen

In den Geräten befindet sich ein Bypass-Ventil.
Der Druck ist im Bereich zwischen 170 und 350 mbar
einstellbar.
Voreingestellt sind ca. 250 mbar (Mittelstellung).
Pro Umdrehung der Einstellschraube ändert sich der
Druck um ca. 20 mbar. Durch Rechtsdrehen wird der
Druck erhöht, durch Linksdrehen herabgesetzt.
1
1900
Abb. 7.5 Bypass-Ventil einstellen
• Regulieren Sie den Druck an der Einstellschraube (1).
31
