Inhaltszusammenfassung für Vaillant VGR-sine 31/4

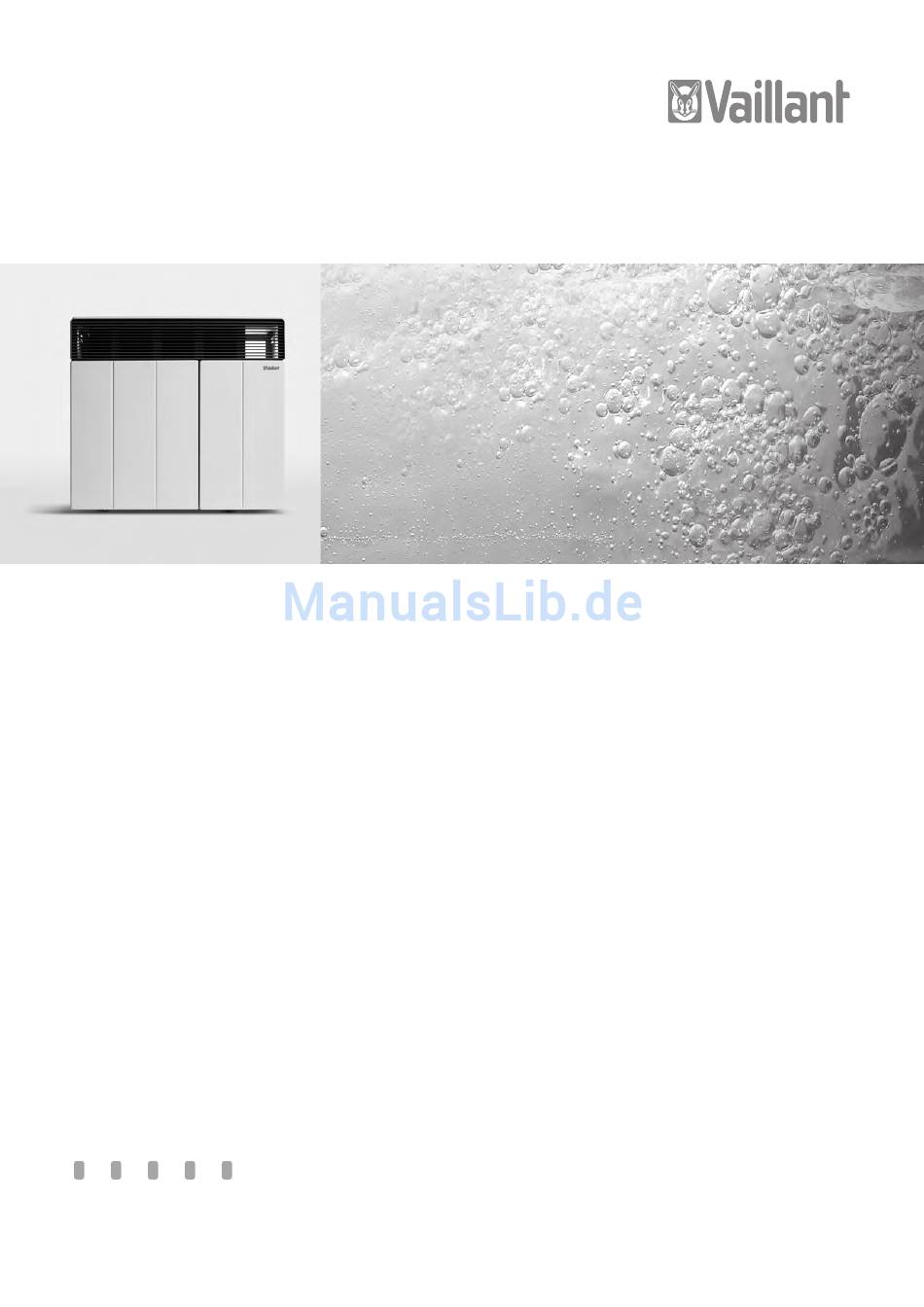

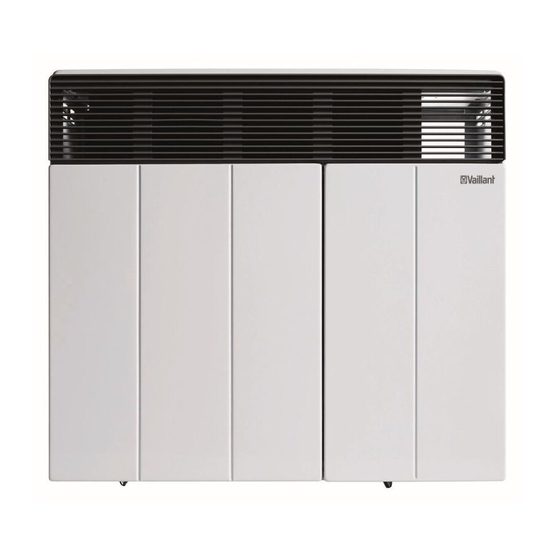

- Seite 1 Für den Fachhandwerker/für den Betreiber Bedienungs- und Installationsanleitung VGR-sine Gas-Raumheizautomat für Außenwandanschluss VGR-sine 31/4 VGR-sine 51/4 VGR-sine 71/4 DE, AT...
-
Seite 2: Inhaltsverzeichnis
Montage ......Montage VGR-sine 31/4 ..... -
Seite 3: Gerätebeschreibung
Serial Nr.: Die Bezeichnung cat. II bedeutet, dass es sich um ein 1.3 Bestimmungsgemäße Verwendung Die Vaillant Gas-Raumheizautomaten VGR-sine 31... 7 1/ 4 Allgasgerät handelt, das für die Erdgase E (Erdgas H) sind nach dem Stand der Technik und den anerkannten und LL (Erdgas L) wie auch Flüssiggas B/P geeignet ist. -
Seite 4: Vorschriften, Regeln, Richtlinien
2 Sicherheitshinweise/Vorschriften Bei der Installation des Gerätes in Österreich sind ins- Bei Aufstellung dieser Heizgeräte in Schulen, Kindergär- besondere die ÖVGW-Richtlinien G1 (TR-Gas) und G2 ten oder an sonstigen Orten, wo sich Personen (z. B. Kinder, alte und gebrechliche Menschen) unbeaufsichtigt (TRF-Flüssiggas) zu beachten. -
Seite 5: Bedienung
Sicherheitshinweise/Vorschriften 2 Bedienung 3 Regal Gardine min. Heiz- Möbel 500 mm gerät Abb. 3.1 Bedienungsknopf und Druckknopf Abb. 2.2 Abstände zu brennbaren Gegenständen • Gasanschlusshahn öffnen. • Bedienungsknopf (1) in Zündposition (Abb. 3.2) 3 Bedienung drehen und eindrücken. • Druckknopf (2) für die Piezozündung zum Zünden der Zündflamme mehrfach eindrücken, bis die 3.1 Inbetriebnahme... -
Seite 6: Einstellung Der Temperatur
3 Bedienung 3.3 Einstellung der Temperatur 3.4 Reinigung und Pflege Der in der Allgasarmatur eingebaute Thermostat regelt Zur regelmässigen Reinigung des Gerätes kann die automatisch die Raumtemperatur, die mit dem gesamte Verkleidung leicht nach oben abgehoben w er- Bedienungsknopf eingestellt wird. den. -
Seite 7: Montage
Installation des Raumheizers entnehmen Sie bitte unten stehender Maßskizze Abb. 4.1. Abb. 4.2 Mauerquerschnitt mit normaler Windschutzeinrichtung A Gasanschluss R 1/2” für Flüssiggas Ø 12 mm Abb. 4.1 Maßskizze VGR-sine 31/4 A Gasanschluss R 1/2” für Flüssiggas Ø 12 mm Bedienungs- und Installationsanleitung VGR-sine 838216_04... -
Seite 8: Montage Des Heizgerätes
4 Montage Abb. 4.3 Außenwand mit Windschutzeinrichtung Abb. 4.4 Montage des Heizgerätes Legende Frischluftrohr A Wärmetauscher Maximale Länge: 700 mm B Spannhaken für Austauscher C Spannschraube Achtung! D Abschirmblech Beachten Sie beim Ablängen des Frischluftrohrs, E Spannhaken für Montageplatte dass die Schnittkante, die gleichzeitig F Montageplatte G Abgasstutzen Dichtkante ist, mit dem Ende des Flansches... -
Seite 9: Montage Des Frischluft-Abgas-Systems Mit
Montage 4 4.1.4 Montage des Frischluft-Abgas-Systems mit 4.1.6 Parterre-Schutzgitter siehe Abschnitt 4.2.6 Holzwand-Isolierteil (Abb. 4.5) Wird das Frischluft-Abgas-System durch eine aus Holz oder brennbaren Stoffen bestehende Wand geführt, 4.2 Montage VGR-sine 51/4 und 71/4 muss ein spezielles Isolierteil installiert werden. Es ist teleskopartig ausgebildet und für Wandstärken von Achtung! 60 mm bis 120 mm bzw. -
Seite 10: Montage Des Heizgerätes
4 Montage Montage des Frischluft-Abgas-Systems mit Mauerkasten (Abb. 4.10 und 4.12) Frischluftrohrlänge = Mauerstärke X – 150 mm + 60 mm Abgasrohrlänge = Frischluftrohrlänge + 60 mm Ø 202 Abgas Ø 122 Die Ausnehmung für den Mauerkasten in der Wand muss 350 x 265 x 150 mm (Höhe x Breite x Tiefe) betragen. -
Seite 11: Gasanschluss
Montage 4 4.2.4 Montage des Frischluft-Abgas-Systems mit 4.2.5 Gasanschluss Holzwand-Isolierteil (Abb. 4.11) Wird das Frischluft-Abgas-System durch eine aus Holz Achtung! oder brennbaren Stoffen bestehende Wand geführt, Der Gasanschluss eines Allgas-Raumheizauto- muss ein spezielles Isolierteil installiert werden. Es ist maten darf nur durch einen Fachmann (Vertrags- teleskopartig ausgebildet und für Wandstärken von installateur eines GVU) nach DVGW-TRGI/G600 60 mm bis 120 mm variabel. -
Seite 12: Gaseinstellung
5 Gaseinstellung 5 Gaseinstellung 5.3 Einstell-Reihenfolge 5.1 Gaseinstellung Achtung! Das Gerät wird werksseitig auf die bei der B estellung Alle Punkte strikt in der angegebenen Folge gewünschte Gasart voreingestellt. beachten! Achtung! In Österreich darf das Heizgerät nur mit Erdgas H (= Geräteeinstellung Erdgas E) und Flüssiggas 50 mbar betrieben werden. -
Seite 13: Funktionsprüfung
• Falls erforderlich, den Gasverbrauch mit Regelschraube (5) einstellen und den Gasverbrauch erneut kontrollie- Achtung! ren. Es dürfen nur Vaillant Düsen verwendet werden. 3. Kleinstell-Wärmebelastung einstellen 6.1 Düsensätze • Bedienungsknopf langsam nach rechts drehen, bis die Die verfügbaren Düsensätze und deren Bestellnummern Flammen des Hauptbrenners erlöschen. -
Seite 14: Umstellung Der Kleinstellung Auf Flüssiggas Oder Erdgas
6 Umstellung auf eine andere Gasart Gehen Sie wie folgt vor: 6.4 Umstellung des Zündbrenners • Gasanschlusshahn schließen • Befestigungsschraube (2) des Haltebleches herausdre- hen. • Überwurfschraube (1) an der Gasarmatur lösen. • Düsenträger aus dem Gerät herausziehen. • Hauptdüse austauschen. •... -
Seite 15: Kundendienst Und Garantie
7.1 Werkskundendienst Deutschland 8.1 Verpackung Reparaturberatung für Fachhandwerker Vaillant hat die Transportverpackungen der Geräte auf Vaillant Profi-Hotline 0 18 05 / 999 - 120 das Notwendigste reduziert. Bei der Auswahl der Ver- packungsmaterialien wird konsequent auf die mögliche Wiederverwendung geachtet. -
Seite 16: Technische Daten
9 Technische Daten 9 Technische Daten Bezeichnung VGR-sine 31/4 VGR-sine 51/4 VGR-sine 71/4 Bauart Produkt-Identnummer CE-0085BL0531 CE-0085BL0556 Erdgas Gewinde R 1/2“ Flüssiggas 12x1 mm Eigengewicht 21 kg 37 kg 43 kg Nennwärmeleistung 3,0 kW 4,7 kW 7,0 kW Nennwärmebelastung 3,66 kW...
