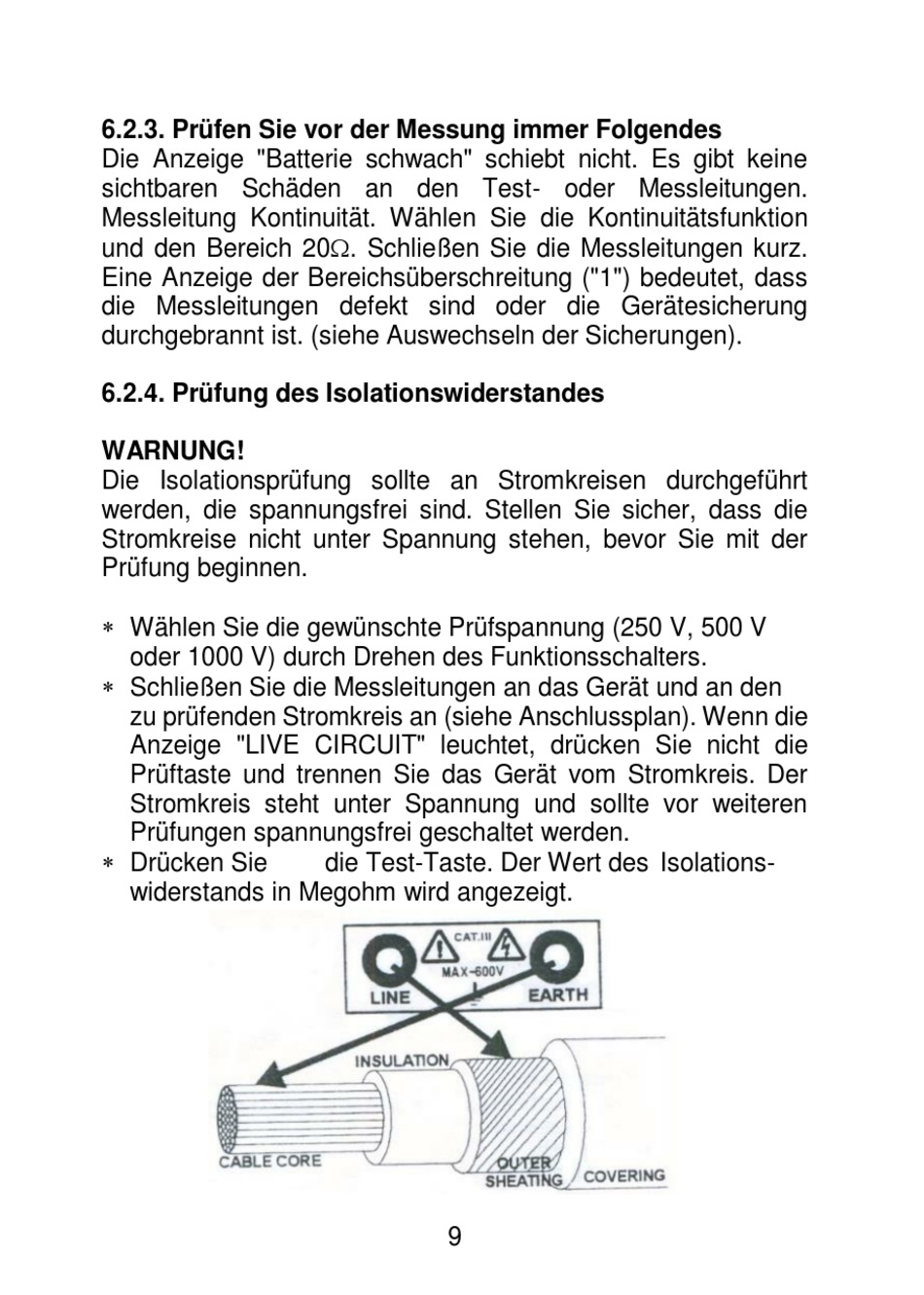

6.2.3. Prüfen Sie vor der Messung immer Folgendes
Die Anzeige "Batterie schwach" schiebt nicht. Es gibt keine
sichtbaren Schäden an den Test- oder Messleitungen.
Messleitung Kontinuität. Wählen Sie die Kontinuitätsfunktion
und den Bereich 20. Schließen Sie die Messleitungen kurz.
Eine Anzeige der Bereichsüberschreitung ("1") bedeutet, dass
die Messleitungen defekt sind oder die Gerätesicherung
durchgebrannt ist. (siehe Auswechseln der Sicherungen).
6.2.4. Prüfung des Isolationswiderstandes
WARNUNG!
Die Isolationsprüfung sollte an Stromkreisen durchgeführt
werden, die spannungsfrei sind. Stellen Sie sicher, dass die
Stromkreise nicht unter Spannung stehen, bevor Sie mit der
Prüfung beginnen.
Wählen Sie die gewünschte Prüfspannung (250 V, 500 V
oder 1000 V) durch Drehen des Funktionsschalters.
Schließen Sie die Messleitungen an das Gerät und an den
zu prüfenden Stromkreis an (siehe Anschlussplan). Wenn die
Anzeige "LIVE CIRCUIT" leuchtet, drücken Sie nicht die
Prüftaste und trennen Sie das Gerät vom Stromkreis. Der
Stromkreis steht unter Spannung und sollte vor weiteren
Prüfungen spannungsfrei geschaltet werden.
Drücken Sie
widerstands in Megohm wird angezeigt.
die Test-Taste. Der Wert des Isolations-
9
