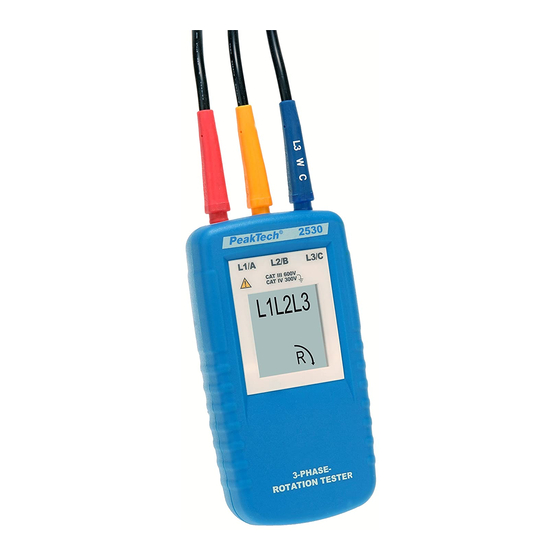

- Seite 1 ® ® ® ® PeakTech 2530 Bedienungsanleitung / Operation manual Drehrichtungsanzeiger / Rotation Tester...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen,... - Seite 3 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. Gerät, Prüfleitungen sonstiges Zubehör Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen. Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw.
-
Seite 4: Technische Merkmale
Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 2. -
Seite 5: Technische Daten
3. Technische Daten Messbereich 40 ... 690 V AC max. Messschaltung elektronisch Leistungsaufnahme 1 mA Frequenzbereich 15 ... 400 Hz Teststrom 1 mA Überlastschutz nach EN 61010-1, Sicherheits- bestimmungen nach Kategorie III Betriebstemperatur - 0 ... 40° C bei max. Luftfeuchtigkeitsbereich Abmessungen (BxHxT) 69 x 130 x 32 mm... -
Seite 6: Bedienelemente Und Anschlüsse Am Geräte
4. Bedienelemente und Anschlüsse am Geräte Eingangsbuchsen für Prüfleitungen L1 / L2 / L3 Anzeigen Grafische Darstellung der Drehrichtung Anzeige der Drehrichtung in “L” oder “R” Warnhinweise auf der Rückseite... - Seite 7 4.1. Symbole Vor Inbetriebnahme des Gerätes Bedienungsanleitung lesen Gefahr durch Hochspannung (elektrischer Stromschlag) Wechselstrom Doppelt isoliert 4.2. Betriebsbedingungen Nur zum Betrieb in normalen Wohn- und Arbeitsräumen Installationskategorie III, 690 V AC Verunreinigungsgrad 2 Max. Betriebshöhe ü. M.: 2000 m Max. Luftfeuchtigkeit: 80% Betriebstemperaturbereich: 0 ...
- Seite 8 Im Uhrzeigersinn in Licht Ordnung Gegen den Licht Uhrzeiger- sinn in Ordnung L1 nicht angeschlossen nicht in Ordnung L2 nicht angeschlossen nicht in Ordnung L3 nicht angeschlossen nicht in Ordnung Zur Bestimmung der Drehrichtung bzw. des Drehfeldes, wie beschrieben verfahren: 1.
- Seite 9 Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. © PeakTech® 08/2012/Sch./pt.
-
Seite 10: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable... - Seite 11 Comply with the warning labels and other info on the equipment. The measurement instrument is not to be to operated unattended. Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness. Do not subject the equipment to shocks or strong vibrations.
-
Seite 12: Specifications
2. Specifications Signal input voltage 40 V AC up to 690 V max. Signal current consumption 1 mA Signal frequency range 15 to 400 Hz Test current 1 mA Circuit Structure electronic (not mechanical) Operating temperature 0° C to 40° C (32° F to 104° F) Operating humidity less than 80% R. - Seite 13 3. Instrument layout Test lead input jack L1, L2, L3 Indicators Clockwise Rotation LCD Indicator Counter-Clockwise Rotation LCD Indicator Brief Instructions on instrument rear -12-...
-
Seite 14: Environment Conditions
4. Environment Conditions Indoor use Installation categories III, 690 V AC Pollution degree 2 Relative humidity 80% max. Altitude up to 2.000 meter Operation temperature: 0…40° C 5. Operation 3 phase rotation tester Connect the test leads of 3 phase rotation tester to the 3 phase AC power. -
Seite 15: Instructions For Cleaning
Determine the Rotary Field Direction Connect the test probes to the end of the test leads. Connect the test probes to the three mains phases. After connection the test leads the display shows the corresponding symbol L1, L2 or L3 After complete connection with the 3-phases the display shows the rotary field direction 7. - Seite 16 This manual considers the latest technical knowing. Technical changing which are in the interest of progress reserved. © PeakTech® 08/2012/Sch./pt. PeakTech Prüf- und Messtechnik GmbH Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
