Inhaltszusammenfassung für PeakTech 2670

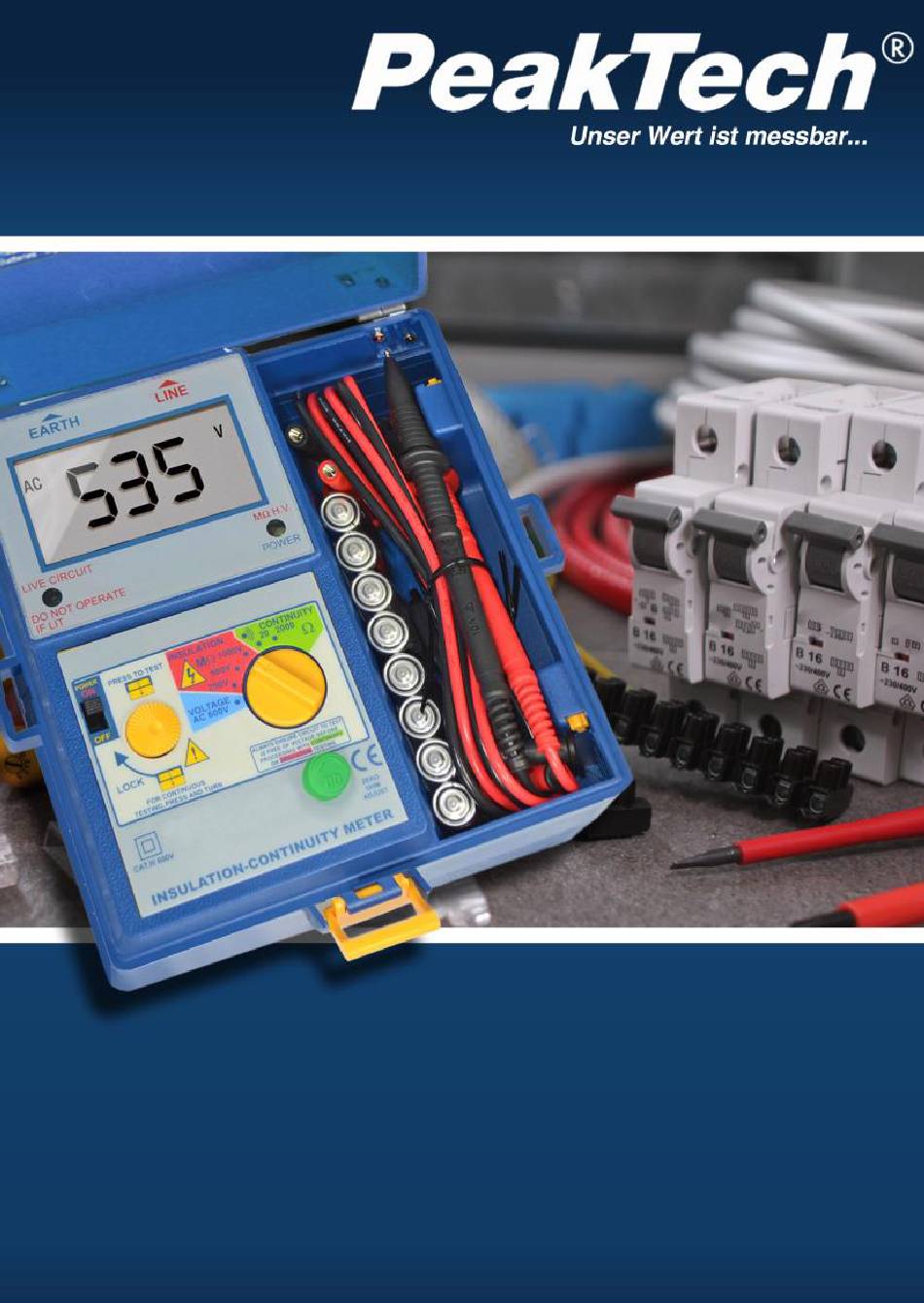

- Seite 1 PeakTech® 2670 Bedienungsanleitung Digitaler Isolationstester...
-
Seite 2: Sicherheitsvorkehrungen Für Den Betrieb
1. Sicherheitsvorkehrungen für den Betrieb Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung),2011/65/EU (RoHS). Überspannungskategorie III 600V; Verschmutzungsgrad 2. Um einen sicheren Betrieb des Geräts zu gewährleisten und die Gefahr von schweren Verletzungen durch Kurzschlüsse (Lichtbögen) auszuschließen, müssen... - Seite 3 Trennen Sie die Messleitungen oder die Sonde vom Messkreis, bevor Sie den Modus oder die Funktion wechseln. Um einen elektrischen Schlag zu vermeiden, trennen Sie das zu prüfende Gerät von der Stromversorgung und entladen alle Kondensatoren, bevor Widerstandsmessungen durchführen. ...
- Seite 4 Seien Sie vorsichtig, wenn Sie mit Spannungen über 35 V DC oder 25 V AC arbeiten. Diese Spannungen stellen eine Stromschlaggefahr dar. Ersetzen Sie die Batterie, sobald die Batterieanzeige "BAT" erscheint. Bei einer schwachen Batterie kann das Messgerät falsche Messwerte erzeugen, die zu einem Stromschlag und Verletzungen führen können.
- Seite 5 2. Geräte-Layout OUTPUT-Klemme LCD-Anzeige externe Spannungsanzeige POWER Schalter TEST Taste POWER-Anzeige FUNKTION Schalter Nullabgleich...
-
Seite 6: Sicherheitshinweise
3. Einleitung HINWEIS: Dieses Messgerät ist gemäß den Sicherheitsanforderungen für elektronische Messgeräte, EN 61010-1, gebaut und geprüft worden. Beachten Sie alle Warnhinweise, um einen sicheren Betrieb zu gewährleisten. WARNUNG! Lesen Sie die "Sicherheitshinweise", bevor Sie das Messgerät verwenden. 4. Sicherheitshinweise Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie versuchen, das Messgerät zu bedienen oder zu warten. - Seite 7 Beachten Sie die unten aufgeführten internationalen elektrischen Symbole: Das Messgerät ist durchgehend durch doppelte oder verstärkte Isolierung geschützt. Warnung! Es besteht die Gefahr eines elektrischen Schlages. Vorsicht! Lesen Sie dieses Handbuch, bevor Sie das Messgerät verwenden. Wechselstrom. 5. Merkmale Isolationstester mit 3 ½-stelliger LCD (1999 max.) ...
- Seite 8 6. Messmethoden 6.1. Vorsicht bei der Bedienung Beachten alle Sicherheitsvorkehrungen, wenn FUNCTION-Schalter entweder auf die Position 200 M (250, 500 V) oder 2000M (1000 V) eingestellt ist. Schließen Sie die Messleitungen des Messgeräts an den zu prüfenden Stromkreis an, bevor Sie den TEST-Schalter betätigen. Berühren Sie nicht die Klammerenden der Messleitungen, wenn der TEST-Schalter gedrückt wird.
- Seite 9 6.2.3. Prüfen Sie vor der Messung immer Folgendes Die Anzeige "Batterie schwach" schiebt nicht. Es gibt keine sichtbaren Schäden an den Test- oder Messleitungen. Messleitung Kontinuität. Wählen Sie die Kontinuitätsfunktion und den Bereich 20. Schließen Sie die Messleitungen kurz. Eine Anzeige der Bereichsüberschreitung ("1") bedeutet, dass die Messleitungen defekt sind oder die Gerätesicherung durchgebrannt ist.
- Seite 10 VORSICHT! Drehen Sie niemals den Funktionswahlschalter, während die Taste gedrückt ist. Dadurch kann das Gerät beschädigt werden. Berühren Sie während der Isolationsprüfung niemals den zu prüfenden Stromkreis. Wenn die Prüfung abgeschlossen ist, stellen Sie sicher, dass die Prüftaste losgelassen wird, bevor die Prüfkabel abgezogen werden.
-
Seite 11: Spezifikationen
7. Spezifikationen Isolationswiderstand: Messbereich 200M (250V / 500V DC +/- 10%) 1 Digitalstelle / 100 k Auflösung Messbereich 2000M (1000 V DC +/- 10%) 1 Digitalstelle / 1M Auflösung Genauigkeit 1,5% rdg.+5 dgt. (200M Bereich) 3,0% rdg.+3 dgt. (unter 1G/2000M) 5,0% rdg.+5 dgt. -
Seite 12: Wartung
Stehspannung gemäß EN-61010 Sicherheitsanforder- ungen Überspannungskategorie III Abmessungen 170x165x92 mm mit Gehäusedeckel (BxHxT) Gewicht 1,04 kg Standard Zubehör: Messleitungen, Krokodilklemmen, Tragegurt, Batterien und Handbuch 8. Wartung VORSICHT! Trennen Sie immer die Messleitungen vom Gerät, bevor Sie versuchen, die Batterie zu wechseln. 8.1. - Seite 13 8.3. Hinweise zur Batterieverordnung Zum Lieferumfang vieler Geräte gehören Batterien, die z. B. zum Betrieb der Fernbedienung dienen. Es können auch Batterien oder Akkus im Gerät selbst eingebaut sein. Im Zusammenhang mit dem Verkauf dieser Batterien oder Akkumulatoren sind nach Batterieverordnung verpflichtet, unsere Kunden auf Folgendes hinzuweisen: Bitte geben Sie alte Batterien bei einer kommunalen...
- Seite 14 Hiermit bestätigen wir, dass die Geräte werksseitig gemäß den Angaben in den technischen Daten kalibriert sind. Wir empfehlen, das Gerät nach 1 Jahr erneut zu kalibrieren. © PeakTech® 07/2021 Ho./Mi./Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Deutschland ...
