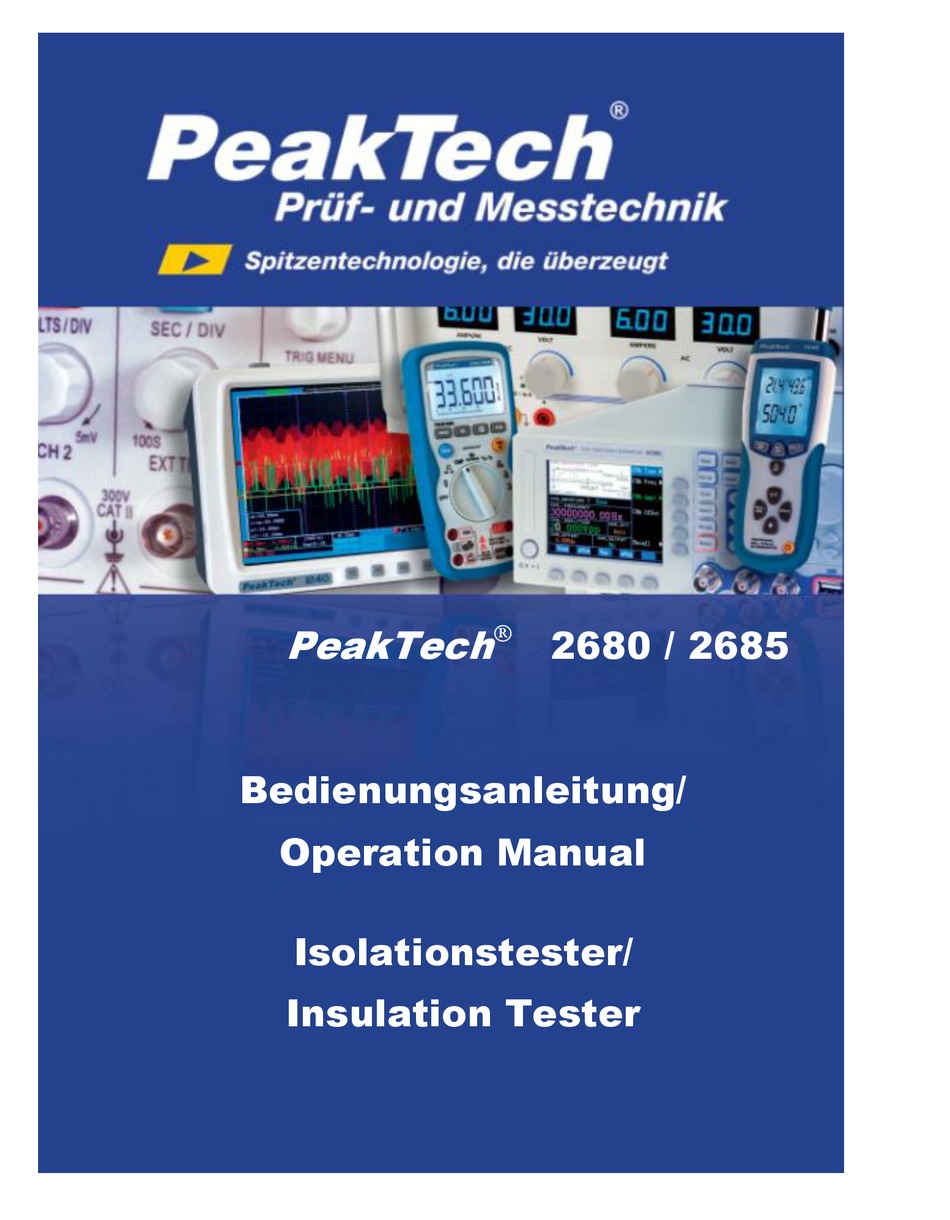

- Seite 1 PeakTech 2680 / 2685 Bedienungsanleitung/ Operation Manual Isolationstester/ Insulation Tester...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III; Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungs- überschläge bzw. - Seite 3 * Isolationsmesser niemals an unter Spannung stehende Schaltungen oder Leitungen anschließen. Vor dem Anschluss des Messgerätes Schaltungen und/oder Leitungen unbedingt spannungslos schalten. * Gerät, Prüfleitungen sonstiges Zubehör Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
- Seite 4 keine ätzenden Scheuermittel. * Vermeiden jegliche Nähe explosiven entflammbaren Stoffen. * Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden. * Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden.
-
Seite 5: Technische Merkmale
2. Ausstattungsmerkmale ® (PeakTech 2680 u. 2685) * Vier Messbereiche: ® 500 V, 1 kV, 2,5 kV, 5 kV (PeakTech 2680) ® 1 kV, 2,5 kV, 5 kV, 10 kV (PeakTech 2685) * Automatische Bereichswahl und menügesteuerte Bedienung. * Betriebstemperatur: 0-40°C, < 80%... - Seite 6 30 000 M/ 500 V DC; 60 000 M/1000 V DC; 150 000 M/2500 V DC; 300 000 M/5000 V DC. ® PeakTech 2685: 60 000 M/1000 V DC; 150 000 M/ 2500 V DC; 300 000 M/5000 V DC; 600 000 M/10000 V DC. Automatische Bereichswahl in allen Isolationsmessbereichen...
- Seite 7 4. Anschlüsse Cable core (Earth) = Kabelkern (Erde) 0 V Guard (Insualtion) = 0 Volt Schutz (Isolierung) Line (outer sheating) = Plusseite (äußere Ummantelung) Covering = Schutzhülle...
-
Seite 8: Technische Daten
5 kV DC (+/- 5%) Measuring 30 G 60 G 150 G 300 G ® PeakTech 2685: Test voltage 1 kV DC (+/-10%) 2,5 kV DC (+/- 5%) 5 kV DC (+/- 5%) 10 kV DC (+/-5%) Measuring 60 G... -
Seite 9: Bedienelemente Und Anschlüsse
6. Bedienelemente und Anschlüsse ® PeakTech 2680: 1. Ein-Taste/Test-Taste/ENERSAVE-Ein/Aus-Taste 2. Wahltaste 5000 V-Test 3. Wahltaste 2500 V-Test 4. Wahltaste 1000 V-Test 5. Wahltaste 500 V-Test 6. ENERSAVE intelligente LCD-Anzeige... - Seite 10 Do not use on live system = nicht an spannungsführende Schaltungen anschließen ® PeakTech 2685 1. Ein-Taste/Test-Taste/ENERSAVE Ein/Aus-Taste 2. Wahltaste 10 000 V-Test 3. Wahltaste 5000 V-Test 4. Wahltaste 2500 V-Test 5. Wahltaste 1000 V-Test 6. ENERSAVE intelligente LCD-Anzeige...
-
Seite 11: Funktionstasten, Anzeigen Und Anschlüsse
7.2. 10 kV-Testtaste Für Isolationsmessungen. Anlegen einer ® Testspannung von 10 kV Taste kurz drücken (nur PeakTech 2685). 7.3. 5 kV-Testtaste Für 5 kV Isolationsmessungen. Zum Anlegen einer Testspan- ® nung von 5 kV Taste (2) (PeakTech 2680) bzw. (3) ®... - Seite 12 7.7. ENER-SAVE-Funktion Verlängert die Batterielebensdauer durch automatische Verringerung der Leistungsaufnahme (Verkürzung der Test- Zeit). Default-Funktion (Rückstellung auf ursprüngliche Werte): Zur Aktivierung der Funktion Test-Taste kurz (< 3 Sekunden) drücken. Zur Deaktivierung Test-Taste länger als 3 Sekunden gedrückt halten. Bei deaktivierter Funktion wird kontinuierlich gemessen.
- Seite 13 7.11. STOP-Test Der Messvorgang kann sofort durch Drücken der Test-Taste 1) abgebrochen werden. Beim Drücken der Taste schaltet das Gerät automatisch auf die ENERSAVE-Funktion um. 7.12. Automatischer Teststopp Bleibt bei abgeschalteter ENERSAVE- Funktion die Test- Funktion versehentlich eingeschaltet, erfolgt nach Ablauf der maximal möglichen Messzeit...
- Seite 14 Der Abschluss der Entladung wird durch einen Signalton von 1 Sekunde Dauer, sowie der Anzeige „HOLD“ in der LCD- Anzeige angezeigt. Prüfleitungen erst nach Erscheinen der „HOLD“-Anzeige von der Testschaltung abziehen. 7.15. Batteriezustandsanzeige Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige die Anzeige „Replace Battery“.
-
Seite 15: Vorbereitungen Zur Messung
Gerät und Prüfleitungen auf erkennbare Beschädigungen überprüfen. Geknickte oder beschädigte Prüfleitungen nicht am Gerät anschließen. Durchgängigkeit und Widerstand der Prüfleitungen mit einem Ohmmeter überprüfen. 9. Isolationsmessungen Gerät ® PeakTech 2680 Achtung! Isolationsmessungen an spannungsfreien Schaltungen vornehmen. Anschluss Prüfleitungen, stets Spannungsfreiheit der Messschaltung überprüfen. - Seite 16 Gewünschte Testspannung, z. B. 500 V, durch Drücken der entsprechenden Wahltaste wählen. Die Wahl wird im nun erscheinenden LCD-Fenster bestätigt. 500 V 30 G Selected Bitte befolgen Sie nun die Anweisungen der in der LCD-Anzeige erscheinenden Dialogfenster Reihenfolge ihres Erscheinens: Connect leads, ..
- Seite 17 Daten bis zur automatischen Abschaltung des Messvorgangs (nach ca. 45...60 Sek.) an. R = 1253,0 M 85,2s HOLD 500 V 10. Isolationsmessungen Gerät ® PeakTech 2685 Achtung! Isolationsmessungen an spannungsfreien Schaltungen vornehmen. Anschluss Prüfleitungen, stets Spannungsfreiheit der Messschaltung überprüfen.
- Seite 18 Bitte befolgen Sie nun die Anweisungen der in der LCD-Anzeige erscheinenden Dialogfenster Reihenfolge ihres Erscheinens: Connect leads, ..Testing for Live (Connect leads = Prüfleitungen anschließen Testing for live = Messschaltung wird auf Spannungsfreiheit überprüft) Ist die zu prüfende Schaltung nicht spannungsfrei, ertönt ein Alarmton, und das nachfolgend dargestellte Fenster erscheint.
-
Seite 19: Auswechseln Der Batterien
R = 125340 M 85,2s HOLD 10.000 11. Auswechseln der Batterien Das Batteriefach befindet sich an der Unterseite des Gerätes. Bei Aufleuchten der Anzeige „Replace Battery“ in der ENERSAVE - Anzeige, sind Batterien auszuwechseln. Dazu beschrieben vorgehen. Prüfleitungen vom Gerät abziehen Batteriefachdeckel abnehmen und verbrauchte Batterien aus dem Batteriefach entfernen. -
Seite 20: Kalibrierung Und Wartung Des Gerätes
Bitte entsorgen Sie Altbatterien, Gesetzgeber vorgeschrieben- Entsorgung Hausmüll laut Batterieverordnung ausdrücklich verboten-, einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden. -
Seite 21: Reinigung Des Gerätes
Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 11/2015/Pt./Ho. -20-... -
Seite 22: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III; pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 23 To avoid electric shock, do not operate this product in wet or damp conditions. Conduct measuring works only in dry clothing and rubber shoes, i. e. on isolating mats. Never touch the tips of the test leads or probe. Comply with the warning labels and other info on the equipment.
- Seite 24 Direct current ® 2. Models PeakTech 2680 and 2685 2.1. Four voltages ® - 500 V, 1 kV, 2,5 kV, 5 kV (PeakTech 2680) ® - 1 kV, 2,5 kV, 5 kV, 10 kV (PeakTech 2685) Auto ranging and menu-driven...
- Seite 25 ® These models PeakTech 2680/2685 are designed for measuring insulation in applications as follows: switch board insulation, Insulation between bus bars, Insulation an vacuum relays, insulation on HV contactors, insulation of insulators, insulation HV fuses holders and insulation resistance of chemical and paint material.
- Seite 26 Insulation resistance auto-ranging on all ranges ENER-SAVE saves battery life Bar-graph indicates test voltage-rise and decay can be observed during test Warning and display of external voltage presence Over load protection Low battery indicator Measure insulation time test Very low battery consumption Smart microprocessor controlled Three years factory warranty Better than 5% accuracy...
-
Seite 27: Specifications
2,5 kV DC (+/- 5%) 5 kV DC (+/- 5%) 10 kV DC (+/-5%) Measuring 60 G 150 G 300 G 600 G ® PeakTech 2680 + 2685: Range Auto ranging Accuracy 5% +/- 2 digits Power 8 x 1,5 V Alkaline batteries -26-... - Seite 28 6. Instrument Layout ® PeakTech 2680: 1. On-switch. Test button switch. ENER SAVE function switch. 2. 5000 V test selection button. 3. 2500 V test selection button. 4. 1000 V test selection button. 5. 500 V test selection button. 6. ENER SAVE Intelligent L.C.D.
- Seite 29 ® PeakTech 2685: 1. On-switch. Test button switch. ENER SAVE function switch. 2. 10000 V test selection button. 3. 5000 V test selection button. 4. 2500 V test selection button. 5. 1000 V test selection button. 6. ENER SAVE Intelligent L.C.D.
- Seite 30 To select 5 kV DC test voltage, press 5 kV button (2) on ® ® PeakTech 2680 and (3) on PeakTech 2685. 7.4. Insulation resistance measurement @ 2,5 kV DC To select 2,5 kV DC test voltage, press 2,5 kV button (3) on ®...
- Seite 31 7.7. ENER-SAVE - Mode Saves battery life by automatically turning the instrument to low consumption (reducing the test duration). Default mode. Enabled when pressing the TEST button (1) for less than 3 seconds. Disabled when pressing the TEST button (1) for more than 3 seconds.
- Seite 32 7.11. Stop Test To stop the test in progress, press the TEST-button (1). The test will immediately stop and the instrument will enable the ENER- SAVE mode automatically. 7.12. Auto-Stop Should the operator leave the instrument in the test mode with the ENER-SAVE disabled, the instrument will automatically stop the test after a duration of 99.9 seconds (Auto-off still...
- Seite 33 This is indicated by a one-second long beep accompanied by the "HOLD" message on the display. DO NOT REMOVE LEADS UNTIL THE HOLD MESSAGE APPEARS ON THE DISPLAY. 7.15. "Replace Battery" warning indicator If the battery energy is detected to be too low, the instrument will display the "Replace Battery"...
-
Seite 34: Preparation For Measurement
9. Insulation resistance testing with ® PeakTech 2680 Warning! Insulation test should be conducted on circuits that are de-engergized. Ensure circuits are not live before commencing testing. Turn instrument "ON" by pressing "ON" button. The L.C.D. - Seite 35 Follow the interactive screen. Connect leads, ..Testing for Live If the system you are trying to test is not voltage free, the beep will sound. The following warning screen will appear. Remove your leads immediately. LIVE WARNING ... Circuit Live !!! If the system is not live, the test will start and the following screen will appear, indicating the test duration and other factors.
- Seite 36 ® PeakTech 2685 Warning! Insulation test should be conducted on circuits that are de-energized. Ensure circuits are not live before commencing testing. Turn instrument "ON" by pressing "ON" button. The L.C.D. display will advance to the following screen:...
-
Seite 37: Battery Replacement
If the system you are trying to test is not voltage free, the beep will sound. The following warning screen will appear. Remove your leads immediately. LIVE WARNING ... Circuit Live !!! If the system is not live, the test will start and the following screen will appear, indicating the test duration and other factors. - Seite 38 Replace battery holder and the battery cover. Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the for this being supposed collective container. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control.
-
Seite 39: Cleaning & Storage
You can obtain further information about the Battery Regulations from the Bundesministerium für Umwelt, Naturschutz und Reaktorsicherheit (Federal Ministry of Environment, Nature Conservation and Reactor Safety). 12. Calibration & Serving Both calibration and servicing are performed at our facilities. Contact our company or your nearest distributor about calibration certificate and servicing. - Seite 40 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 11/2015/Pt./Ho. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
