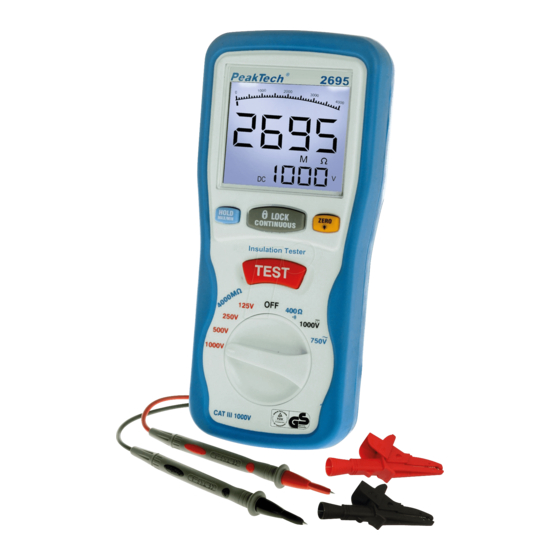

- Seite 1 ® PeakTech 2695 Bedienungsanleitung/ Operation Manual Digitaler Isolationstester/ Insulation Tester...
- Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Überspannungskategorie III 1000V;Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
- Seite 3 * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) * Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.
- Seite 4 3. Technische Daten Messfolge: 0,4 Sekunden / 2,5 mal pro Sekunde Nullabgleich: Automatisch Überbereichsanzeige: „OL“ wird angezeigt Batterieanzeige: wird angezeigt Betriebstemperatur: 0° C bis 40° C (Luftfeuchtigkeit max. 80%) Lagertemperatur: -10° C bis 60° C (Luftfeuchtigkeit max. 70%) Spannungsquelle: 9 V/DC (6 x 1,5V „AA“ Batterien) Maße (BxHxT) 200 x 90 x 50 mm Gewicht:...
- Seite 5 Meg Ohms Prüfspan- nung (Leer- Kurz- lauf- Auf- Genauig- schluß- spannung) Bereich lösung keit Prüfstrom strom 125V 0.125~4.000 MΩ 0.001 MΩ +(2%+10) 1 mA (+ 10%) @ ≥1mA (0%~+10%) 4.001~40.00 MΩ 0.01 MΩ +(2%+10) Last 125kΩ 40.01~400.0 MΩ MΩ +(4%+ 5) 400.1~4000 MΩ...
- Seite 6 4. Anzeigen und Bedienelemente Digitale Messanzeige Data Hold Taste; Max/Min Dauerbetriebstaste (LOCK) Hintergrundbeleuchtungs- und Nullstellungstaste Testtaste Drehwahlschalter/Bereichswahlschalter V/Ω-Buchse COM-Buchse...
- Seite 7 5. Sicherheitshinweise und Vorbereitungen zum Messbetrieb 1. Vor Durchführung der Messung, Messschaltung spannungslos schalten, Messungen an spannungsführenden Bauteilen oder Schaltungen liefern ein falsches Messergebnis. 2. Sicherstellen, dass die Batterien entsprechend den Batteriesymbolen im Batteriefach eingelegt sind. 3. Vor dem Anschluss der Prüfleitungen an die Messschaltung, erforderlichen Messbereich mit dem Bereichswahlschalter wählen.
- Seite 8 6.4. Wechselspannungsmessungen 1. Rote Prüfleitung an den V/Ω-Eingang und schwarze Prüfleitung an den COM-Eingang anschließen. 2. Bereichswahlschalter in Stellung 750 V AC drehen. 3. Prüfspitzen an dem zu prüfenden Bauteil anschließen. 4. Messwert in der LCD-Anzeige ablesen. 6.5. Hinweis zum Messbetrieb Die Messwertanzeige wir durch verschiedene Faktoren, unter anderem der Zeitdauer der angelegten Messspannung und der Qualität des Isolationsmaterials des gemessenen Bauteils beeinflusst.
- Seite 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech ® 05/2012/VK/Ho.
- Seite 10 1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 1000V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III: Supplied from a cable under earth;...
