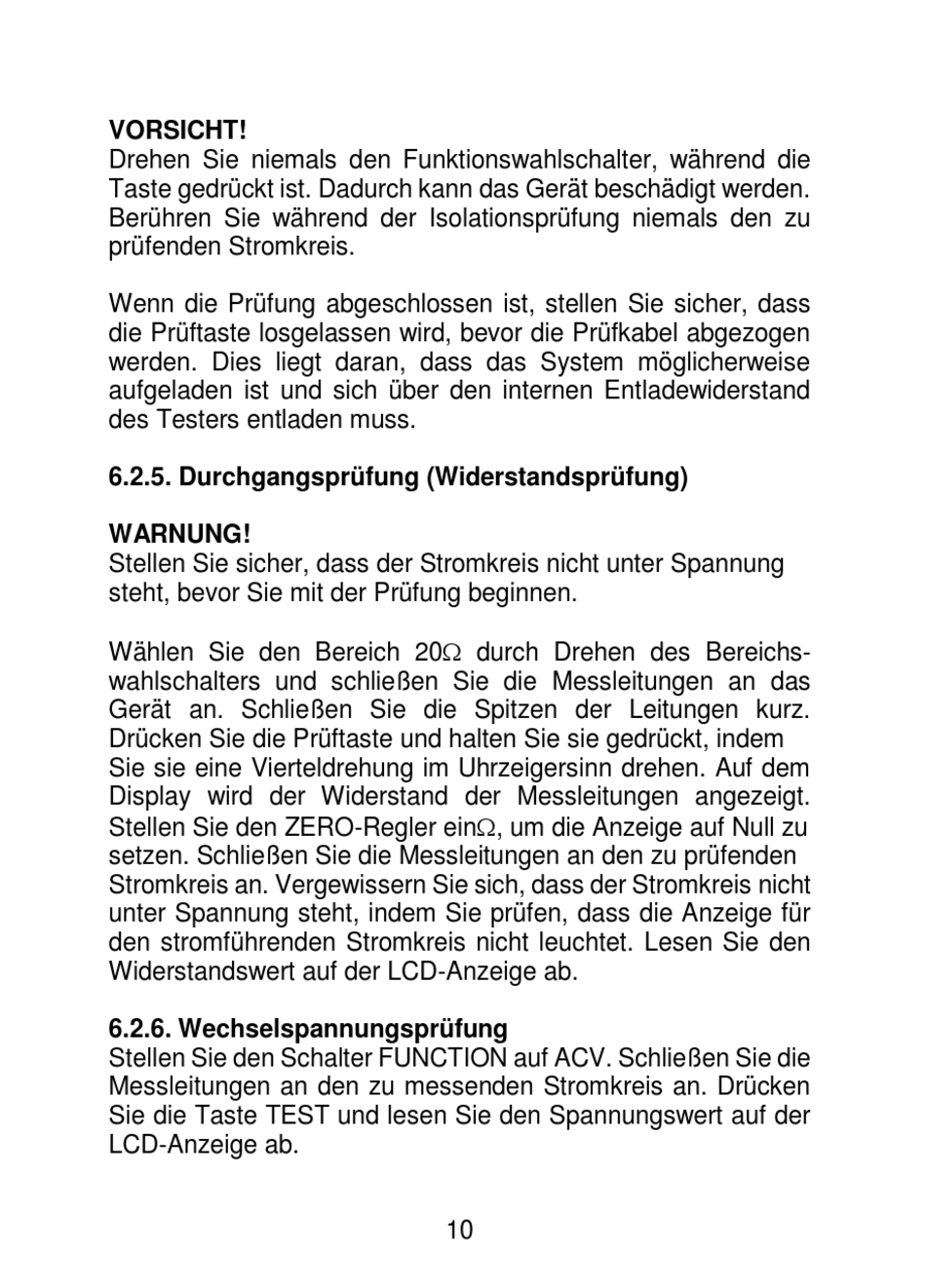

VORSICHT!
Drehen Sie niemals den Funktionswahlschalter, während die
Taste gedrückt ist. Dadurch kann das Gerät beschädigt werden.
Berühren Sie während der Isolationsprüfung niemals den zu
prüfenden Stromkreis.
Wenn die Prüfung abgeschlossen ist, stellen Sie sicher, dass
die Prüftaste losgelassen wird, bevor die Prüfkabel abgezogen
werden. Dies liegt daran, dass das System möglicherweise
aufgeladen ist und sich über den internen Entladewiderstand
des Testers entladen muss.
6.2.5. Durchgangsprüfung (Widerstandsprüfung)
WARNUNG!
Stellen Sie sicher, dass der Stromkreis nicht unter Spannung
steht, bevor Sie mit der Prüfung beginnen.
Wählen Sie den Bereich 20 durch Drehen des Bereichs-
wahlschalters und schließen Sie die Messleitungen an das
Gerät an. Schließen Sie die Spitzen der Leitungen kurz.
Drücken Sie die Prüftaste und halten Sie sie gedrückt, indem
Sie sie eine Vierteldrehung im Uhrzeigersinn drehen. Auf dem
Display wird der Widerstand der Messleitungen angezeigt.
Stellen Sie den ZERO-Regler ein, um die Anzeige auf Null zu
setzen. Schließen Sie die Messleitungen an den zu prüfenden
Stromkreis an. Vergewissern Sie sich, dass der Stromkreis nicht
unter Spannung steht, indem Sie prüfen, dass die Anzeige für
den stromführenden Stromkreis nicht leuchtet. Lesen Sie den
Widerstandswert auf der LCD-Anzeige ab.
6.2.6. Wechselspannungsprüfung
Stellen Sie den Schalter FUNCTION auf ACV. Schließen Sie die
Messleitungen an den zu messenden Stromkreis an. Drücken
Sie die Taste TEST und lesen Sie den Spannungswert auf der
LCD-Anzeige ab.
10
