- Seite 1 Dell EMC PowerStore Hardwareinformationshandbuch für das PowerStore 500T-Modell Version 2.x Juni 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 - 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Weitere Ressourcen........................4 Kapitel 1: Plattformübersicht......................5 Beschreibung..................................5 Kapitel 2: Basisgehäuse Komponentenbeschreibungen...............6 Komponentenübersicht des Basisgehäuses........................6 Basisgehäuse-Vorderansicht..............................7 Systemkennzeichnungen..............................8 Basisgehäuse-Rückansicht..............................9 Basisgehäuse integriertes Module und Karte mit 4 Portsn..................9 Basisgehäuse I/O-Modul-Typen...........................12 Basisgehäuse AC power supply............................ 13 Interne Node-Komponenten............................... 13 Kapitel 3: Technische Daten...................... -
Seite 4: Hier Erhalten Sie Hilfe
Auf Support, Produkt- und Lizenzierungsinformationen kann wie folgt zugegriffen werden: ● Produktinformationen Dokumentationen oder Versionshinweise zum Produkt und zu Funktionen finden Sie auf der Seite mit der PowerStore-Dokumentation unter https://www.dell.com/powerstoredocs. ● Fehlerbehebung: Informationen zu Produkten, Softwareupdates, Lizenzierung und Service finden Sie unter https://www.dell.com/support... -
Seite 5: Kapitel 1: Plattformübersicht
Plattformübersicht Themen: • Beschreibung Beschreibung Die PowerStore 500T-Appliances verarbeiten Block- und File-Services und der Software-Stack wird direkt auf dem System bereitgestellt. Die PowerStore 500T-Hardware besteht aus einer 2-HE-Storage-Lösung mit zwei Nodes. Das Gehäuse als Ganzes wird Basisgehäuse als bezeichnet. Zwischen der Vorder- und Rückseite des Gehäuses stellt eine Mittelplatine die Stromversorgung und Signale für alle Gehäusekomponenten bereit. -
Seite 6: Kapitel 2: Basisgehäuse Komponentenbeschreibungen

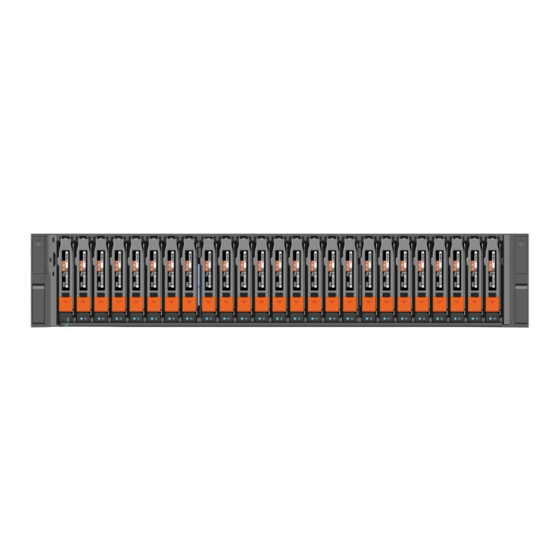

Basisgehäuse Komponentenbeschreibungen Themen: • Komponentenübersicht des Basisgehäuses • Basisgehäuse-Vorderansicht • Basisgehäuse-Rückansicht • Interne Node-Komponenten Komponentenübersicht des Basisgehäuses Das 2-HE-Basisgehäuse für 25 Laufwerke besteht aus folgenden Komponenten: ● Steckplätze für 25 2,5"-NMVe-Laufwerke ● Mittelplatine ● Zwei Nodes ● Netzteilmodul ● EMI-Abschirmung Laufwerke Jedes Laufwerk befindet sich in einem Laufwerkträger. -
Seite 7: Emi-Abschirmung
EMI-Abschirmung Zur Erfüllung der EMI‑Compliance ist es erforderlich, vor den Basisgehäuse-Laufwerken eine Abschirmung gegen elektromagnetische Störungen (Electromagnetic interference, EMI) anzubringen. Für den Einbau in Schränken mit einer Vordertür ist das Basisgehäuse mit einer einfachen EMI-Abschirmung ausgestattet. Für andere Installationen ist eine Frontverkleidung mit Verriegelung und integrierter EMI-Abschirmung erforderlich. -
Seite 8: Systemkennzeichnungen
Das Service-Tag für das Basisgehäuse mit 25 Steckplätzen ist ein schwarzes herausziehbares Etikett, das sich zwischen den Laufwerken in den Steckplätzen 16 und 17 befindet. Das Service-Tag umfasst die Teilenummer, Dell Service-Tag und die Seriennummer des Systems. Abbildung 3. Service-Tag-Position... -
Seite 9: Basisgehäuse-Rückansicht
Basisgehäuse-Rückansicht Die Rückseite des Basisgehäuses enthält zwei Nodes: Node A und Node B. Jeder Node besteht aus den folgenden Hardwarekomponenten: ● Ein integriertes Modul ● Zwei optionale I/O-Module ● Ein Netzteilmodul Abbildung 5. Rückansicht des Basisgehäuses mit Hardwarekomponentenpositionen Tabelle 3. Hardwarekomponentenpositionen des Basisgehäuses Position Beschreibung Node B... -
Seite 10: Informationen Zur Karte Mit 4 Ports
● Zwei RJ-45-LAN-Anschlüsse ○ Systemmanagementport ( ○ Serviceport ( ● Zwei Mini-SAS HD-Back-End-Ports ● Ein USB-Port ● Eine NMI-Taste (Non-Maskable Interrupt) ● Ein serieller Mini-Port (nicht verwendet) ● Ein serieller DB9-Port (Service) ANMERKUNG: Aus der folgenden Abbildung geht die Position dieser Komponenten am integriertes Modul im Node A hervor. Die Positionen der Komponenten im Node B werden gespiegelt. -
Seite 11: Led-Status Des Integriertes Moduls Und Der Karte Mit 4 Ports
LED-Status des Integriertes Moduls und der Karte mit 4 Ports Abbildung 7. Integriertes Modul-LEDs Tabelle 5. Integriertes Modul-LEDs Position Bundesstaat/-land Beschreibung Ausbau unsicher Weiß Den Node nicht entfernen. Ein unsachgemäßer Ausbau kann zu einem Datenverlust führen. Der integriertes Modul kann sicher entfernt werden, wenn der integriertes Modul ordnungsgemäß... -
Seite 12: Basisgehäuse I/O-Modul-Typen
Tabelle 5. Integriertes Modul-LEDs (fortgesetzt) Position Bundesstaat/-land Beschreibung Portverbindung für 2-Port-Karten Grün Verbindung mit hoher Geschwindigkeit herstellen Gelb Verbindung mit niedriger Geschwindigkeit herstellen Verbindung unterbrochen Stromversorgung für Integriertes Modul Gelb Integriertes Modul ist defekt. Keine Fehler aufgetreten, Normalbetrieb. Basisgehäuse I/O-Modul-Typen 25 GbE SFP-basiertes I/O-Modul mit 4 Ports Beim 25 GbE SFP-basiertes I/O-Modul mit 4 Ports handelt es sich um ein Ethernet-I/O-Modul, das Ethernet-Netzwerkverkehr und das iSCSI-Blockprotokoll an Hosts für die Plattform bereitstellt. -
Seite 13: Basisgehäuse Ac Power Supply
Tabelle 6. Basisgehäuse I/O-Modul-LEDs (fortgesetzt) Position Status Beschreibung Fehler Grün Einschalten Gelb Fehler Basisgehäuse AC power supply Figure 9. Basisgehäuse AC power supply LEDs Table 7. Basisgehäuse AC power supply LEDs Location State Description Fault Solid amber Power supply or backup fault. Check cable connection. - Seite 14 Lüftermodul Sieben redundante Lüftermodul sind im Inneren des Node mit der Hauptplatine verbunden. Diese Lüfter sorgen für die Bereitstellung eines kontinuierlichen Luftstroms über die vorderen Laufwerke und durch den hinteren Node, um die Komponenten auf optimaler Betriebstemperatur zu halten. ANMERKUNG: Wenn zwei Kühlungsmodule in demselben Node ausfallen, erfolgt automatisch eine thermische Abschaltung des Node.
-
Seite 15: Kapitel 3: Technische Daten
Technische Daten Themen: • Physische Spezifikationen für PowerStore 500T • Abmessungen und Gewicht für PowerStore 500T • Stromversorgung für PowerStore 500T • Betriebsbeschränkungen • Anforderungen bei Transport und Lagerung Physische Spezifikationen für PowerStore 500T ● CPU: 2 Intel CPUs, 24 Cores, 2,2 GHz (eine CPU pro Node) ●... -
Seite 16: Stromversorgung Für Powerstore 500T
Stromversorgung für PowerStore 500T Die Anforderungen an die Stromversorgung hängen ab von der Systemkonfiguration, dem Laden und den Umgebungsbedingungen. Die nachstehende Tabelle enthält Worst-Case-Daten. Um Stromverbrauchswerte für Ihre spezifische Umgebung zu schätzen, gehen Sie zu https://powercalculator.emc.com/. Tabelle 9. Stromversorgung Voraussetzung PowerStore 500T Maximale Eingangsleistung 100 bis 240 V Wechselstrom ±10 %, einphasig... -
Seite 17: Anforderungen Bei Transport Und Lagerung
Tabelle 11. Betriebsbeschränkungen (fortgesetzt) Beschreibung Einschränkung Temperaturgradient (Festplatte) 20 °C/Std. Höhenanpassung Normal: Tiefere Temperatur 1 °C je 300 m über 950 m Unwahrscheinlich: Tiefere Temperatur 1 °C je 175 m über 950 m Anforderungen bei Transport und Lagerung VORSICHT: Systeme und Komponenten dürfen keinen Temperatur- und Feuchtigkeitsschwankungen ausgesetzt werden, die wahrscheinlich zu Kondensation in oder an diesem System oder dieser Komponente führen. -
Seite 18: Anforderungen An Die Luftqualität
Anforderungen an die Luftqualität Die Produkte sind für die Anforderungen des Environmental Standard Handbook der American Society of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) und die neueste Version der Thermal Guidelines for Data Processing Environments, Second Edition, ASHRAE 2009b, ausgelegt. Die Schränke sind am besten für Datacom-Umgebungen der Klasse 1 geeignet, bei denen streng kontrollierte Umgebungsparameter für Temperatur, Kondensationspunkt, relative Luftfeuchtigkeit und Luftqualität gelten. - Seite 19 Systeme, die auf einem genehmigten Paket gemountet sind, wurden Transporttests unterzogen, damit sie folgenden Erschütterungen und Vibrationen in ausschließlich vertikaler Richtung standhalten. Diese dürfen die folgenden Werte nicht überschreiten: Zustand des verpackten Systems Reaktionsmesswert Transporterschütterung 10 g, Zeitdauer 12 ms Zufallsvibration bei Transport ●...
