Inhaltszusammenfassung für Dell EqualLogic PS-Series
- Seite 1 INSTALLATIONS- UND SETUP- HANDBUCH FÜR PS-Serie Speicher-Arrays PS6000 und PS6500...
- Seite 2 EqualLogic ist eine eingetragene Marke. Alle hierin genannten Marken und eingetragenen Marken befinden sich im Besitz der jeweiligen Eigentümer. Irrtümer und technische Änderungen vorbehalten. Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell sind strengstens untersagt. Dezember 2008 Teilenummer: P631M-GR Rev. 1.0...
-
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung ....................v Zielgruppe ......................v Gliederung ......................v Dokumentation .....................vi Technische Unterstützung und Kundendienst .............vii 1 Erste Schritte....................1-1 2 Hardware-Installation................... 2-1 Schutz der Hardware................... 2-1 Netzwerkanforderungen und Empfehlungen............2-2 Installation eines PS6000 Array ................. 2-4 Bevor Sie beginnen ..................2-4 Umgebungsanforderungen.............. - Seite 4 Installation and Setup Inhalt Schritt 3: Starten Sie die Softwarekonfiguration ..........3-4 Konfiguration der Software mithilfe des Setup Dienstprogramms....3-4 Konfiguration der Software mithilfe des Remote-Setup-Assistenten..3-7 Schritt 4: Richten Sie die RAID-Richtlinie des Mitglieds ein......3-8 Festlegen der RAID-Richtlinie mit der CLI-Umgebung ......3-9 Festlegen der RAID-Richtlinie mit der GUI..........
-
Seite 5: Einleitung
Einleitung Mit einem oder mehreren PS-Reihe Speicherarrays können Sie eine PS-Reihe Gruppe erstellen - ein selbstverwaltetes iSCSI Storage Area Network (Speicher- bereichnetzwerk (SAN)), das unabhängig vom Umfang erschwinglich und benutzerfreundlich ist. Diese Anleitung beschreibt die Installation von PS6000 und PS6500 Arrayhard- ware, die Konfiguration der Software und die Inbetriebnahme des SAN. -
Seite 6: Dokumentation
Sie in der folgenden Dokumentation: • PS-Versionshinweise. Hier finden Sie die neuesten Informationen über PS- Reihe Arrays und Gruppen. • Dell EqualLogic PS-Serie Array Endnutzer Lizenzvereinbarung (EULA) • Garantie- und Supportinformationen (WSI) • Hinweise zu Sicherheit, Umweltschutz und Betrieb (SERI) •... -
Seite 7: Technische Unterstützung Und Kundendienst
Einleitung Technische Unterstützung und Kundendienst Der Support-Service von Dell steht zu Ihrer Verfügung, um Fragen über PS- Arrays zu beantworten. Wenn Sie über einen Express-Servicecode verfügen, hal- ten Sie diesen beim Anruf bereit. Mit diesem Code werden Sie innerhalb des auto- matischen Support-Telefonsystems schneller verbunden. -
Seite 8: Online-Dienste
(nur Asien/Pazifikraum) www.dell.com/ap/ • (nur Japan) www.dell.com/jp • (nur Europa) www.euro.dell.com • (Lateinamerika) www.dell.com/la • (nur Kanada) www.dell.ca Sie können den Support von Dell über folgende Websites erreichen: • support.dell.com • support.dell.com/EqualLogic • (nur Japan) support.jp.dell.com • (nur Europa) support.euro.dell.com viii... -
Seite 9: Erste Schritte
1 Erste Schritte Um ein SAN einzurichten und Ihr Array in Betrieb zu nehmen, gehen Sie folgendermaßen vor: 1. Richten Sie die PS-Array-Hardwarekonfiguration ein. Dieses Handbuch enthält Informationen zum Anschluss eines PS-Arrays an Ihr Netzwerk und die Stromversorgung. Siehe Kapitel 2, Hardware-Installation. 2. -
Seite 11: Hardware-Installation
2 Hardware-Installation Der erste Schritt bei der Nutzung Ihres PS-Arrays ist die Installation der Hard- ware. Dieses Kapitel enthält die folgenden allgemeinen Sicherheits- und Netz- werkinformationen im Umgang mit Elektrostatik sowie Informationen zur Installation von PS6000 und PS6500 Arrays: • Schutz der Hardware auf Seite 2-1 •... -
Seite 12: Netzwerkanforderungen Und Empfehlungen
Installation und Setup Netzwerkanforderungen und Empfehlungen Netzwerkanforderungen und Empfehlungen Die Mindestkonfiguration eines Netzwerks für ein PS-Array ist eine Verbindung zwischen Ethernet 0 auf jedem Steuermodul und einem Computer oder einem Netzwerk-Switch. Um Leistung und Verfügbarkeit zu verbessern, konfigurieren Sie mehrere Netzwerkschnittstellen eines Arrays und verbinden Sie sie mit meh- reren Switches. - Seite 13 Installation und Setup Netzwerkanforderungen und Empfehlungen Tabelle 2-1: Empfehlungen für das Netzwerk (Fortsetzung) Empfehlung Beschreibung Keine STP-Funktion Verwenden Sie möglichst kein Spanning-Tree (STP) an Switch- an Switch-Ports, die Ports, die Endknoten verbinden (iSCSI-Initiatoren oder Array- Endknoten verbinden Netzwerkschnittstellen). Wenn Sie jedoch STP oder RSTP (vorzugsweise statt STP) ver- wenden müssen, sollten Sie die Porteinstellungen mancher Switches aktivieren, die den Port nach Verbindungsherstellung sofort in den Zustand STP-Forwarding versetzen.
-
Seite 14: Installation Eines Ps6000 Array

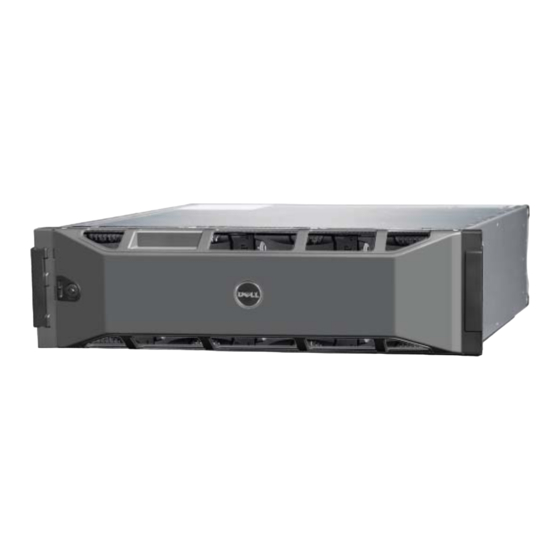

Installation und Setup Installation eines PS6000 Array Installation eines PS6000 Array Verwenden Sie diese Anleitungen, wenn es sich bei Ihrem PS6000 Array um ein 3U-Array mit 16 Laufwerkschächten, zwei Stromversorgungs- und Kühlmodulen und zwei Steuermodulen handelt. Abbildung 2-2: PS6000 Array - Vorderansicht Abbildung 2-3: PS6000 Array - Rückansicht Bevor Sie beginnen Bevor Sie mit der PS6000-Installation beginnen, müssen folgende Anforderungen... -
Seite 15: Umgebungsanforderungen
Installation und Setup Installation eines PS6000 Array Umgebungsanforderungen Diese Umgebungsanforderungen müssen für ein PS6000 Array erfüllt sein: • Betreiben Sie ein Gehäuse nur über eine Stromversorgung mit einem Span- nungsbereich von 100 bis 240 VAC. • Stellen Sie sicher, dass die Stromquelle über einen ausreichenden Schutz gegen elektrische Überspannung verfügt. -
Seite 16: Inhalt Des Lieferpakets Und Erforderliche Hardware
Installation und Setup Installation eines PS6000 Array Inhalt des Lieferpakets und erforderliche Hardware Stellen Sie sicher, dass Sie alle im Lieferpaket enthaltenen und unter Tabelle 2-3 aufgeführten Gegenstände haben. Sie benötigen außerdem zusätzliche Hardware für Ihre spezielle Umgebung, die nicht im Lieferumfang enthalten ist. Siehe Tabelle 2-4. Tabelle 2-3: Beschreibung des LieferumfangsPS6000 Komponente Beschreibung... -
Seite 17: Voraussetzungen Für Die Rackmontage
Installation und Setup Installation eines PS6000 Array Tabelle 2-3: Beschreibung des LieferumfangsPS6000 (Fortsetzung) Komponente Beschreibung Dokumentation Die folgende Dokumentation für das Array ist im Lieferpaket enthalten: • Anleitungen zur Entpackung • Regalbefestigung Anleitung • Setup-Poster • Installations- und Setup-Anleitung • Sicherheitshinweise, Betriebsbestimmungen und Garantie- informationen Tabelle 2-4: Erforderliche Hardware –Nicht im Lieferumfang... -
Seite 18: Installation Der Hardware
Installation und Setup Installation eines PS6000 Array Installation der Hardware Stellen Sie sicher, dass Sie die Vorbereitungen, welche unter Bevor Sie beginnen auf Seite 2-4 beschrieben werden, vollständig abgeschlossen haben. Befolgen Sie danach diese Schritte, um ein PS6000-Array zu installieren: 1. -
Seite 19: Schritt 2: Verbinden Sie Das Array Mit Dem Netzwerk
Installation und Setup Installation eines PS6000 Array Hinweise: Schalten Sie das Array nicht ein. Zu diesem Zeitpunkt dienen die Netz- stromkabel nur der Erdung. Informationen über die Spannungsanforderungen finden Sie in Umgebungsanforderungen auf Seite 2-5. Abbildung 2-4: Empfohlene Stromkonfiguration - PS6000 Schritt 2: Verbinden Sie das Array mit dem Netzwerk Ein PS6000 Array umfasst zwei Steuermodule desselben Typs und derselben Farbe. - Seite 20 Installation und Setup Installation eines PS6000 Array Verbinden Sie die Netzwerkkabel mindestens mit Ethernet 0 an beiden Steuer- modulen und schließen Sie die Kabel dann an einen Netzwerk-Switch an. Siehe Abbildung 2-5. Abbildung 2-5: Netzwerkgrundkonfiguration - PS6000 Für maximale Netzwerkbandbreite und Verfügbarkeit empfehlen wir, dass Sie acht Netzwerkkabel zum Verbinden aller Netzwerkschnittstellen mit mehreren Netzwerk- Switches verwenden.
-
Seite 21: Schritt 3: Schalten Sie Die Stromzufuhr Des Arrays Ein
Installation und Setup Installation eines PS6000 Array Schritt 3: Schalten Sie die Stromzufuhr des Arrays ein Lassen Sie dem PS6000 genügend Zeit (beispielsweise über Nacht) für die Anpas- sung an die Umgebungstemperatur, bevor Sie den Strom einschalten. Der Stromschalter befindet sich unterhalb des Stromkabels des jeweiligen Strom- versorgungs- und Kühlungsmoduls. - Seite 22 Installation und Setup Installation eines PS6000 Array Tabelle 2-5: DB9 auf DB9 Pinbelegung (Fortsetzung) DB9-1 DB9-2 Funktion Stift Stift Funktion Systemerdung Systemerdung Modem bereit + Trägersuche Endgerät betriebsbereit Sendeanforderung Sendebereit Sendebereit Sendeanforderung Bringen Sie das Kabel am seriellen Port des aktiven Steuermoduls (ACT LED leuchtet dann grün) und an einem Konsolenterminal oder einem Computer an, auf dem eine Terminalemulation läuft.
- Seite 23 Installation und Setup Installation eines PS6000 Array Die serielle Verbindung muss wie folgt eingestellt sein: • 9600 Baud • 1 Stoppbit • Keine Parität • 8 Datenbits • Keine Flusskontrolle Anmerkung: Bewahren Sie das serielle Kabel auf. Sie sollten es zur Verwaltung der Gruppe oder des Arrays verwenden, wenn kein Netzwerkzu- gang vorhanden ist.
-
Seite 24: Installation Eines Ps6500 Array
Installation und Setup Installation eines PS6500 Array Installation eines PS6500 Array Verwenden Sie diese Anleitungen, wenn es sich bei Ihrem PS6500 Array um ein 4U-Array mit 48 Laufwerkschächten, drei Stromversorgungs- und Kühlmodulen und zwei Steuermodulen handelt. Abbildung 2-9: PS6500 Array - Vorderansicht Abbildung 2-10: PS6500 Array - Rückansicht Bevor Sie beginnen Bevor Sie mit der PS6500-Installation beginnen, müssen folgende Anforderungen... -
Seite 25: Umgebungsanforderungen
Installation und Setup Installation eines PS6500 Array Umgebungsanforderungen Diese Umgebungsanforderungen müssen für ein PS6500 Array erfüllt sein: • Betreiben Sie ein Gehäuse nur über eine Stromversorgung mit einem Span- nungsbereich von 100 bis 240 VAC. • Stellen Sie sicher, dass die Stromquelle über einen ausreichenden Schutz gegen elektrische Überspannung verfügt. -
Seite 26: Inhalt Des Lieferpakets Und Erforderliche Hardware
Installation und Setup Installation eines PS6500 Array Tabelle 2-6: PS6500Technische Daten (Fortsetzung) Komponente Anforderung Jedes Netzteil 440 Watt Gleichstrom Maximale Eingangsleistung: 0,7 KVA Eingangsstrom: 7 – 3,5 A Abmessungen 17,5 cm x 48,3 cm x 81,0 cm (6.89 Zoll x 19,01 Zoll x 31,9 Zoll) Inhalt des Lieferpakets und erforderliche Hardware Stellen Sie sicher, dass Sie über alle im Lieferpaket enthaltenen Gegenstände verfügen. - Seite 27 Installation und Setup Installation eines PS6500 Array Tabelle 2-7: PS6500 Lieferumfang (Fortsetzung) Komponente Beschreibung Serielles Kabel Zum Herstellen einer seriellen Verbindung zwischen einem Array und einer Konsole oder einem Terminalemulator. Verwenden Sie das Kabel zum Ausführen des Dienst- Setup programms oder wenn kein Netzwerkzugang zum Array oder zur Gruppe vorhanden ist.
-
Seite 28: Voraussetzungen Für Die Rackmontage
Installation und Setup Installation eines PS6500 Array Voraussetzungen für die Rackmontage Sie müssen das Array in einem Standard-Rack von 19 Zoll montieren. Die Rack- montageanleitung ist im Lieferumfang enthalten. Die Anleitung umfasst Anfor- derungen an das Rack und die Schritte zur Montage eines Arrays im Rack, zur Installation der Laufwerke und anderer Komponenten sowie des Kabelmanage- mentsystems. - Seite 29 Lieferumfang keine Netzkabel befanden, bitten Sie Ihren PS-Kundendienst oder Fachhändler um Informationen über Netzkabel. Anmerkung: Dell empfiehlt, die mitgelieferten C113/C114 Stromkabel (2 m) an das Array anzuschließen. Diese haben die korrekte Länge für die Verlegung im Kabelmanagmentsystem und wurden so entworfen, dass sie sich fest mit den Netzteilmodulen verbinden lassen.
- Seite 30 Installation und Setup Installation eines PS6500 Array Abbildung 2-11: Empfohlene Stromkonfiguration - PS6500 Verwenden Sie das Kabelmanagementsystem zur Organisation Ihrer Netzkabel (und Netzwerkkabel). Mit dem Kabelmanagementsystem können Sie die Gehäu- seabdeckung öffnen, ohne die Kabel zu entfernen. Das Kabelmanagmentsystem besteht aus zwei Teilen, wie in gezeigt: Abbildung 2-12 •...
- Seite 31 Installation und Setup Installation eines PS6500 Array Abbildung 2-12: Kablemanagementsystem – Nicht installiert Das Kabelmanagementsystem ist auf der Rückseite des Array-Gehäuses und den Rackschienen angebracht. Siehe Abbildung 2-13. Abbildung 2-13: Kablemanagementsystem – Installiert Siehe Rackmontageanleitung für Informationen über die Anbringung des Kabel- managementsystem.
- Seite 32 Installation und Setup Installation eines PS6500 Array Rückseite und dem ersten Kabelanschluss am Kabelmanagementsystem ( ) haben. Abbildung 2-14: Diagramm Kabelführung 2. Befestigen Sie alle drei Halterungen am Arm und verlegen Sie die Kabel unter den Armen. Siehe Abbildung 2-15. Abbildung 2-15: Anbringen der Klettverschlüsse 3.
-
Seite 33: Schritt 2: Verbinden Sie Das Array Mit Dem Netzwerk
Installation und Setup Installation eines PS6500 Array Abbildung 2-16: Kabel am Kabelmanagementsystem Anmerkung: Schalten Sie das Array nicht ein. Zu diesem Zeitpunkt dienen die Netzstromkabel nur der Erdung. Sobald Sie ein Netzteil an einer Stromquelle anschließen, geht das Array in Bereitschaftsmodus über. Im Bereitschaftsmodus ist das Array vollständig geerdet und man- che Array-Komponenten werden mit Strom versorgt. - Seite 34 Installation und Setup Installation eines PS6500 Array Abbildung 2-17: Netzwerkgrundkonfiguration -PS6500 Für maximale Netzwerkbandbreite und Verfügbarkeit empfehlen wir, dass Sie acht Netzwerkkabel zum Verbinden aller Netzwerkschnittstellen mit mehreren Netzwerk- Switches verwenden. Die Switches müssen über Interswitch-Verknüpfungen mit ausreichender Bandbreite verbunden werden. Siehe Abbildung 2-18. 2–24...
-
Seite 35: Schritt 3: Schalten Sie Den Strom Des Arrays Ein
Installation und Setup Installation eines PS6500 Array Abbildung 2-18: Empfohlene Netzwerkkonfiguration -PS6500 Organisieren Sie die Netzwerkkabel zusammen mit den Stromkabeln mithilfe des Kabelverwaltungssystems. Siehe Abbildung 2-12 bis Abbildung 2-16. Schritt 3: Schalten Sie den Strom des Arrays ein Lassen Sie dem PS6500 genügend Zeit (z. B. die Nacht über) für die Anpassung an die Umgebungstemperatur, bevor Sie den Strom einschalten. - Seite 36 Installation und Setup Installation eines PS6500 Array Abbildung 2-19: Blende entriegeln 2. Halten Sie die Blende an der rechten Seite und drücken Sie den Schnappver- schluss zur Entriegelung auf der linken Seite nach oben, um die Blende vom Gehäuse zu lösen. Siehe Abbildung 2-20. Abbildung 2-20: Blendenverriegelung nach oben drücken 3.
-
Seite 37: Schritt 4: Stellen Sie Eine Serielle Verbindung Zum Array Her
Installation und Setup Installation eines PS6500 Array 4. Drücken Sie auf den blauen Netzschalter auf der Systemsteuerung. Anmerkung: Die Akkus werden geladen und manche Hardwarekomponenten werden bei eingeschaltetem Strom synchronisiert. Array LEDs zeigen diese Aktivität an, was normalem Array-Verhalten ent- spricht. - Seite 38 Installation und Setup Installation eines PS6500 Array Abbildung 2-22: Anschließen eines seriellen Kabels an das Array Die serielle Verbindung muss wie folgt eingestellt sein: • 9600 Baud • 1 Stoppbit • Keine Parität • 8 Datenbits • Keine Flusskontrolle Anmerkung: Bewahren Sie das serielle Kabel auf. Sie können es zur Verwaltung der Gruppe oder des Arrays verwenden, wenn kein Netzwerk- zugang vorhanden ist.
-
Seite 39: Softwarekonfiguration
3 Softwarekonfiguration Nachdem Sie die Hardware installiert haben, können Sie das Array initialisieren und eine PS-Gruppe erstellen, in der das Array das erste Mitglied ist. Alternativ dazu können Sie das Array auch einer bestehenden Gruppe hinzufügen. Wenn Sie eine Gruppe erweitern, werden die Kapazität und Leistung automatisch ohne Ein- fluss auf den Benutzer skaliert. -
Seite 40: Informationen Über Das Setup-Dienstprogramm
Installation und Setup Softwarekonfiguration Der Remote Setup-Assistent stellt folgende Anforderungen: • Auf dem Rechner wird Windows XP oder eine neuere Version ausgeführt. • Es besteht eine Verbindung zwischen Array und Rechner. Es gibt zwei Optionen: – Verbinden Sie den Rechner mit demselben Ethernet-Abschnitt wie das Array und stellen Sie sicher, dass Layer 2 Multicasting zwischen dem Array und dem Rechner nicht blockiert ist. - Seite 41 Installation und Setup Softwarekonfiguration Tabelle 3-1: Array-Konfiguration (Fortsetzung) Eingabe Beschreibung IP-Adress Netzwerkadresse für die Netzwerkschnittstelle. Anmerkung:Jedes Mitglied muss über mindestens eine Netzwerk- schnittstelle auf dem gleichen Subnetz wie die IP- Adresse der Gruppe verfügen. Netmask Eine Adresse in Kombination mit der IP-Adresse zum Identifizieren des Subnetzes, auf dem sich die Netzwerkschnittstelle befindet (Standard ist 255.255.255.0).
-
Seite 42: Schritt 3: Starten Sie Die Softwarekonfiguration
Installation und Setup Softwarekonfiguration Tabelle 3-2: Group Konfiguration Eingabe Beschreibung Password for the Das Kennwort, das das herstellerseitig festgelegte Kennwort ) für das Standardkonto überschreibt. Das grpadmin grpadmin grpadmin account Kennwort muss aus 3 bis 16 alphanumerischen Zeichen bestehen, wobei zwischen Groß- und Kleinschreibung unterschieden wird. Nur beim Erstellen einer neuen Gruppe erforderlich. - Seite 43 Installation und Setup Softwarekonfiguration 2. Geben Sie auf die Anmeldeaufforderung für den Kontennamen (Anmeldung) und das Kennwort ein. Kennwörter erscheinen nicht auf dem grpadmin Bildschirm. 3. Wenn Sie dazu aufgefordert werden, geben Sie ein, um das Dienst- Setup programm zu starten. 4.
-
Seite 44: Beispiel 3-1: Verwenden Des Dienstprogramms Setup
Beispiel 3-1: Verwenden des Dienstprogramms Setup Login: grpadmin Password: xxxxxxxx Welcome to Group Manager Copyright 2001 - 2008 Dell, Inc. It appears that the storage array has not been configured. Would you like to configure the array now? (y/n) [n] y Group Manager Setup Utility... -
Seite 45: Konfiguration Der Software Mithilfe Des Remote-Setup-Assistenten
Installation und Setup Softwarekonfiguration Konfiguration der Software mithilfe des Remote- Setup-Assistenten Der Remote-Setup-Assistent befindet sich auf der Host-Integrations-Tools CD-ROM und muss auf einem Windows Rechner installiert werden. Die Host-Integrations- Tools User Guide (Benutzerleitfaden) bietet ausführliche Informationen über die Verwendung aller Funktionen des Remote-Setup-Assistenten. So führen Sie den Remote-Setup-Assistenten aus: 1. -
Seite 46: Schritt 4: Richten Sie Die Raid-Richtlinie Des Mitglieds Ein
Installation und Setup Softwarekonfiguration Wenn Sie das Array einer bestehenden Gruppe hinzugefügt haben, müssen Sie die RAID-Richtlinie des Mitglieds festlegen, damit der Laufwerkspeicher verwendet werden kann. Fahren Sie mit „Schritt 4: Richten Sie die RAID-Richtlinie des Mitglieds ein auf Seite 3-8“ fort. Wenn Sie eine neue Gruppe erstellt haben, gehen Sie zu Kapitel 4, Speicherzuweisung. -
Seite 47: Festlegen Der Raid-Richtlinie Mit Der Cli-Umgebung
Installation und Setup Softwarekonfiguration Festlegen der RAID-Richtlinie mit der CLI-Umgebung So verwenden Sie die CLI des Gruppenmanagers zur Einrichtung der RAID- Richtlinie eines neuen Gruppenmitglieds: 1. Melden Sie sich bei der Gruppe an, sofern Sie noch nicht angemeldet sind. (Wenn das Dienstprogramm abgeschlossen ist, sind Sie immer noch Setup bei der Gruppe angemeldet.) - Seite 48 Installation und Setup Softwarekonfiguration Abbildung3-1: GUI Anmeldung 2. Im Fenster „Group Summary“ (Abbildung 3-2) erweitern Sie Members ganz linken Fensterabschnitt und wählen den Mitgliedsnamen aus. Abbildung3-2: Group Summary – RAID-Richtlinie für Mitglied nicht festgelegt 3. Klicken Sie im Warndialogfeld auf (Ja), um die RAID-Richtlinie für das Mitglied zu konfigurieren.
- Seite 49 Installation und Setup Softwarekonfiguration 4. Klicken Sie im Dialogfeld „Configure Member“ – „General Settings“ (Abbildung 3-3) auf (Weiter). Next Abbildung3-3: Mitglied konfigurieren – Allgemeine Einstellungen 5. Gehen Sie im Dialogfeld „Configure Member – RAID Configuration“ (Abbildung 3-4) folgendermaßen vor und klicken dann auf (Weiter).
- Seite 50 Installation und Setup Softwarekonfiguration Abbildung3-4: Mitglied konfigurieren – RAID-Konfiguration 6. Klicken Sie im Dialogfeld „Configure Member – Summary“ (Abbildung 3-5) (Fertigstellen), wenn die Mitgliederkonfiguration zufrieden- Finish stellend ist. Klicken Sie auf (Zurück), wenn Sie Änderungen vor- Back nehmen wollen. Abbildung3-5: Mitglied konfigurieren – Übersicht Der Array-Speicher kann verwendet werden.
-
Seite 51: Speicherzuweisung
4 Speicherzuweisung Das Zuweisen von einem Gruppenspeicherplatz zu Benutzern beinhaltet die folgenden Schritte: • Schritt 1: Erstellen eines Volumes auf Seite 4-1. • Schritt 2: Verbindung eines Computers mit einem Volume auf Seite 4-6. Wenn Sie den Speicherplatz zugewiesen haben, können Sie die Gruppe benutzer- definieren und ihre erweiterten Funktionen verwenden. -
Seite 52: Verwenden Der Cli-Umgebung Zum Erstellen Eines Volumes
Installation und Setup Speicherzuweisung Tabelle 4-1: Volume-Konfiguration (Fortsetzung) Komponente Beschreibung Access controls Gewähren dem Computer den Zugriff auf ein Volume. Ein Com- puter kann nur dann auf ein Volume zugreifen, wenn es den Sicher- heitsbestimmungen in einem Bericht entspricht: • iSCSI-Initiator –... -
Seite 53: Verwenden Der Gui Zum Erstellen Eines Volumes
Installation und Setup Speicherzuweisung 2. Verwenden Sie auf die Gruppenmanageraufforderung den folgenden Befehl, um das Volume zu erstellen: volume create Volumename Größe[GB] Geben Sie en Volumenamen ein (die Standardmaßeinheit ist Megabyte). 3. Verwenden Sie den folgenden Befehl, um einen Zugriffssteuerungsbericht für das Volume zu erstellen: volume select Volumename access create Zugriffskontrolle Der Parameter... - Seite 54 Installation und Setup Speicherzuweisung Abbildung 4-1: Volume erstellen – Volume-Einstellungen 4. Geben Sie die Volumegröße ein und klicken Sie auf (Weiter) „Next“ (Abbildung 4-2). Die Tabellenwerte spiegeln die festgelegte Größe wieder. Abbildung 4-2: Volume erstellen – Speicherplatzreserve 5. Geben Sie den iSCSI-Initiatornamen oder die IP-Adresse für den Zugriffs- steuerungsbericht an und klicken Sie auf (Weiter) (Abbildung 4-3).
- Seite 55 Installation und Setup Speicherzuweisung Abbildung 4-3: Volume erstellen – iSCSI-Zugriff 6. Überprüfen Sie die Informationen der Zusammenfassung (Abbildung 4-4) und klicken Sie auf (Fertigstellen) wenn die Volumekonfiguration „Finish“ korrekt ist. Klicken Sie auf (Zurück), wenn Sie Änderungen vornehmen Back wollen. Abbildung 4-4: Volume erstellen –...
-
Seite 56: Schritt 2: Verbindung Eines Computers Mit Einem Volume
Hardware- und Software-Initiatoren gibt es von verschiedenen Anbietern. Konfigurieren Sie den Initiator entsprechend den Anweisungen des Anbieters. Hinweis: Dell empfiehlt, dass Sie sich auf der Website für technischen Support über das Verwenden von Initiatoren zum Zugriff auf PS- Reihe Gruppenvolumes informieren. - Seite 57 Installation und Setup Speicherzuweisung • Erweitern Sie mithilfe der GUI die im Fensterabschnitt links Volumes außen, wählen Sie einen Volumenamen aus und klicken auf die Register- karte (Verbindungen). Connections 4. Geben Sie mithilfe des iSCSI-Initiator-Dienstprogramms auf dem Computer die Gruppen-IP-Adresse als iSCSI-Erkennungsadresse an. Wenn der Initiator den Erkennungsvorgang unterstützt, zeigt er eine Liste von iSCSI-Zielen an, auf die der Computer zugreifen kann.
- Seite 58 Installation und Setup Speicherzuweisung 4–8...
-
Seite 59: Weitere Maßnahmen
Mehrere Netzwerkverbindungen verbessern die Leistung und Netzwerkverbindungen Verfügbarkeit. Sie sind für die Multipath E/A erforderlich. hinzufügen Dell empfiehlt, dass Sie alle Netzwerkschnittstellen auf bei- den Steuermodulen mit mehreren Netzwerk-Switches verbin- den und dann mithilfe der GUI oder CLI den Schnittstellen eine IP-Adresse und Netzmaske zuweisen. -
Seite 60: Erweiterte Gruppenverwaltungsaufgaben
Installation und Setup Weitere Maßnahmen Tabelle 5-1: Allgemeine Aufgaben bei der Gruppenanpassung Aufgabe Beschreibung Konfigurieren der Mit CHAP können Sie den Computerzugriff auf Volumes CHAP-Konten einschränken. Für die CHAP-Authentifizierung wird sowohl Initiator- als auch Targetmodus unterstützt. Datum, Uhrzeit oder Die Gruppenzeit basiert auf der Uhrzeit des ersten Mitglieds, Zeitzone ändern oder die bei der Herstellung eingestellt wird. - Seite 61 Installation und Setup Weitere Maßnahmen Tabelle 5-2: Erweiterte Verwaltungsaufgaben (Fortsetzung) Aufgabe Beschreibung Thin Provisioning Manche Umgebungen profitieren von Thin Provisioning, (Schlanke wodurch Sie einem Volume Platz gemäß der Nutzungsmuster Speicherbereitstellung) zuweisen können. für ein Volume aktivieren Einrichten von Replikationen sind Momentaufnahmen der Volumedaten, die Replikationen über in einer anderen Gruppe gespeichert werden.
- Seite 62 Installation und Setup Weitere Maßnahmen 5–4...
- Seite 63 Stichwortverzeichnis Anbringen der Blende Elektrostatische 2-27 PS6500 Entladung, vermeiden Anmeldung Empfehlung für Flusskontrolle CLI Methode Empfehlung für Gigabit-Ethernet GUI Methode Empfehlung für Jumbo-Frames Anschließen der Netzwerkkabel Empfehlung für Spanning-Tree PS6000 2-23 PS6500 Empfehlung für Unicast Storm Control Anschließen der Stromkabel PS6000 Empfehlung für VLAN 2-18...
- Seite 64 Installation and Setup Stichwortverzeichnis Hardware-Installation Netzmaske, Mitgliedseinstellung 2-4, 2-8 PS6000 Netzwerk 2-14, 2-18 PS6500 Anforderungen Hardware-Voraussetzungen Array-IP-Adresse PS6000 Empfehlungen 2-16 PS6500 IP-Addresse der Gruppe Konfiguration mehrerer Host-Integrations-Tools, Beschreibung Schnittstellen Leistung verbessern Hosts Netzwerkkabel Empfehlung für Flusskontrolle anschließen, PS6000 Empfehlung für Jumbo-Frames 2-23 anschließen, PS6500 Netzwerkkonfigurationen...
- Seite 65 Installation and Setup Stichwortverzeichnis Stromversorgungsanforderungen RAID-Level, unterstützte Technische Spezifikationen RAID-Richtlinie Umgebungsanforderungen Beschreibung Voraussetzungen für Einstellung mit CLI Rackmontage Einstellung mit GUI PS6500 Remote Setup-Assistent Anschließen der Netzwerkkabel Anforderungen 2-23 Beschreibung 2-18 Anschließen der Stromkabel Konfiguration der Software Anschließen des seriellen Kabels 2-27 2-25 Einschalten...
- Seite 66 Installation and Setup Stichwortverzeichnis Stromversorgungsanforderungen 2-5, 2-8 PS6000 2-25 Vollbetrieb, definiert 2-15 PS6500 Volumes Switches Benennen 2-10, Bandbreitenanforderungen Einstellungen für schlanke 2-24 Speicherzuweisung Empfehlungen für Flusskontrolle erstellen Gemeldete Größe Jumbo Frames Empfehlungen Mit CLI erstellen Spanning-Tree Empfehlungen Mit GUI erstellen 2-10, Verknüpfungsempfehlungen Snapshot-Speicherplatz...
