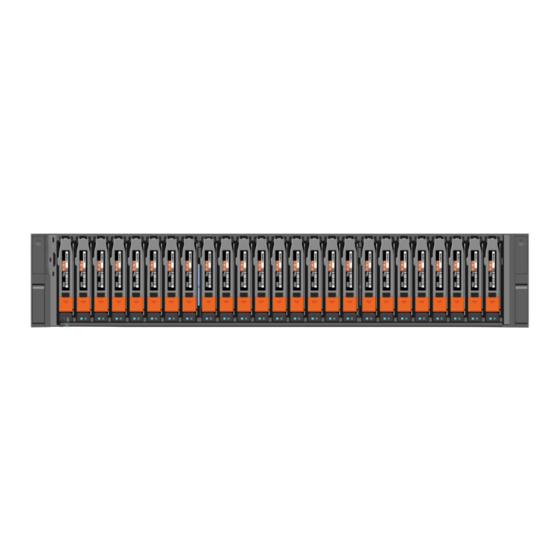

Dell EMC PowerStore
Installations- und Servicehandbuch für das PowerStore
500T-Modell
Version 3.x
Oktober 2022
Rev. A08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerStore 500T

Inhaltszusammenfassung für Dell EMC PowerStore 500T

  • Seite 1 Dell EMC PowerStore Installations- und Servicehandbuch für das PowerStore 500T-Modell Version 3.x Oktober 2022 Rev. A08...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 –2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Weitere Ressourcen........................8 Kapitel 1: Installieren eines neuen Basisgehäuses und eines optionalen Erweiterungsgehäuses....9 Installieren eines neuen s Basisgehäuse..........................9 Übersicht über die Stromversorgung der Installation....................9 Auswählen der Einbauposition für das Basisgehäuse....................10 Entpacken des Basisgehäuse............................10 Installieren der Schienen im Schrank........................... 10 Installieren des Basisgehäuses auf den Schienen......................11 Verbinden der Basisgehäuse-Appliance mit Switches....................12 Anschließen der Netzkabel............................12...
  • Seite 4 Einbauen eines 2,5-Zoll-Laufwerks..........................39 Überprüfen der Funktionsfähigkeit eines Ersatzlaufwerks..................40 Zurücksenden eines fehlerhaften Teils........................40 Hinzufügen eines neuen Laufwerks zum Basisgehäuse....................40 Entfernen der Frontverkleidung...........................40 Entfernen eines Laufwerkfüllmoduls........................... 40 Einbauen eines 2,5-Zoll-Laufwerks..........................41 Überprüfen der Funktionsfähigkeit eines hinzugefügten Laufwerks..............42 Austauschen eines Wechselstromnetzteils........................42 Identifizieren eines fehlerhaften Netzteils über PowerStore Manager..............
  • Seite 5 Überprüfen der Funktionsfähigkeit eines Ersatz-I/O-Modul................... 62 Zurücksenden eines fehlerhaften Teils........................62 Ersetzen eines Lüftermodul............................... 62 Bevor Sie beginnen................................62 Identifizieren eines fehlerhaften Lüftermodul über PowerStore Manager............62 Ausschalten des Nodes..............................63 Entfernen der Node...............................63 Entfernen der oberen Abdeckung von der Node...................... 65 Entfernen der Lüftermodul............................65 Installieren des Lüftermodul............................
  • Seite 6 Hinzufügen eines Laufwerks in einem NVMe-Erweiterungsgehäuse................88 Entfernen der Frontverkleidung...........................88 Entfernen eines Laufwerkfüllmoduls........................... 88 Einbauen eines Laufwerks............................89 Installieren der Frontblende............................90 Überprüfen der Funktionsfähigkeit eines hinzugefügten Laufwerks..............90 Austauschen eines Netzteilmoduls in einem NVMe-Erweiterungsgehäuse..............91 Identifizieren eines fehlerhaften Netzteils über PowerStore Manager..............91 NVMe-Erweiterungsgehäuse-Netzteil-LEDs......................
  • Seite 7 Ausschalten eines PowerStore T-Modell-Node mithilfe von PowerStore Manager..........115 Ausschalten eines PowerStore T-Modell-Node mit einem Serviceskript..............115 Einschaltverfahren für PowerStore-Node........................116 Einschalten eines PowerStore T-Modell-Node mit einem Serviceskript............... 116 Einschalten eines PowerStore T-Modell-Node durch Neueinsetzen des Node........... 117 Neustartverfahren für einen PowerStore-Node......................117 Neustarten eines PowerStore T-Modell-Node mit PowerStore Manager............117 Neustarten eines PowerStore T-Modell-Node mithilfe eines Serviceskripts............117 Ausschaltverfahren für PowerStore-Appliances......................

  • Seite 8: Hier Erhalten Sie Hilfe

    Auf Support, Produkt- und Lizenzierungsinformationen kann wie folgt zugegriffen werden: ● Produktinformationen Dokumentationen oder Versionshinweise zum Produkt und zu Funktionen finden Sie auf der Seite mit der PowerStore-Dokumentation unter https://www.dell.com/powerstoredocs. ● Fehlerbehebung: Informationen zu Produkten, Softwareupdates, Lizenzierung und Service finden Sie unter https://www.dell.com/support...

  • Seite 9: Kapitel 1: Installieren Eines Neuen Basisgehäuses Und Eines Optionalen Erweiterungsgehäuses

    Installieren eines neuen Basisgehäuses und eines optionalen Erweiterungsgehäuses Befolgen Sie diese Verfahren, um ein neues Basisgehäuse und ein optionales Erweiterungsgehäuse zum System hinzuzufügen. Eine detaillierte Übersicht über diese Komponenten finden Sie im PowerStore – Hardwareinformationshandbuch. ANMERKUNG: Lesen Sie die Informationen in Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten auf Seite 111, bevor Sie Teile austauschen.

  • Seite 10: Auswählen Der Einbauposition Für Das Basisgehäuse

    Auswählen der Einbauposition für das Basisgehäuse Bevor Sie das neue Basisgehäuse einbauen, müssen Sie die Position des neuen Basisgehäuses im Rack festlegen. Schritte 1. Installieren Sie das Basisgehäuse im niedrigsten verfügbaren 2-HE-Bereich und lassen Sie 2 HE Platz an der Unterseite des Racks zur Wartung.

  • Seite 11: Installieren Des Basisgehäuses Auf Den Schienen

    Abbildung 1. Einbauen der Schienen 5. Wiederholen Sie den Vorgang für die andere Schiene. Installieren des Basisgehäuses auf den Schienen Schritte 1. Heben Sie das Gehäuse an und schieben Sie es von der Schrankvorderseite auf die Schienen. 2. Schieben Sie das System in das Rack, bis die Schnappverschlüsse einrasten und verriegeln Sie das System im Rack. Stellen Sie sicher, dass das Gehäuse bündig mit der Vorderseite des Racks abschließt, vollständig im Schrank sitzt und nicht herausrutscht.

  • Seite 12: Verbinden Der Basisgehäuse-Appliance Mit Switches

    Verbinden der Basisgehäuse-Appliance mit Switches Weitere Informationen zum Anschluss an die Switches finden Sie im PowerStore-Netzwerkleitfaden für PowerStore T-Modelle. ANMERKUNG: Schließen Sie die Netzkabel erst an, wenn Sie die Netzwerkkonfiguration abgeschlossen haben. Anschließen der Netzkabel Info über diese Aufgabe ANMERKUNG: Die Abbildungen in diesem Abschnitt zeigen ein Wechselstromnetzteil.

  • Seite 13: Durchführen Eines Upgrades Der Powerstore-Software

    Zum Zeitpunkt der Auslieferung ist die neueste Version der PowerStore-Software auf dem PowerStore-System vorinstalliert. Nach der Installation des PowerStore-Systems empfiehlt Dell, ein Upgrade der PowerStore-Software auf die neueste verfügbare Version durchzuführen. Ausführliche Informationen finden Sie unter PowerStore – Handbuch für Softwareupgrades.
  • Seite 14 Komponente Menge Schienen-Kit, einschließlich Einrastschienen (2) Schrauben (2 je Schiene) Kabelträger Netzkabel, beide schwarz und grau C13/C14 schwarz und grau C13/C20 Blende für NVMe- Erweiterungsgehäuse (mit Schlüssel) 100G-QSFP28-zu-Single- SFP28-Kabel (25-GB- Kupferkabel) zum Anschließen des Basisgehäuse am NVMe-Erweiterungsgehäuse. 100G-QSFP28-Kabel zum Verbinden des NVMe- Erweiterungsgehäuse mit einem anderen NVMe- Erweiterungsgehäuse und um...

  • Seite 15: Auswählen Der Einbauposition Für Das Erweiterungsgehäuse

    Komponente Menge zu-Single-SFP28-Kabeln (25-GB-Kupferkabeln) ausgeliefert. Der zweite und dritte NVMe- Erweiterungsgehäuse werden mit zwei 100G QSFP28-Kabeln ausgeliefert. Abbildung 6. 100G-QSFP28-zu-100G-QSFP28 Auswählen der Einbauposition für das Erweiterungsgehäuse Bevor Sie das neue Erweiterungsgehäuse einbauen, müssen Sie die Position des neuen Erweiterungsgehäuses im Rack festlegen. Schritte 1.
  • Seite 16 Abbildung 7. Installieren der (hinteren) NVMe-Erweiterungsgehäuse Schienen Abbildung 8. Installieren der (vorderen) NVMe-Erweiterungsgehäuse Schienen 5. Setzen Sie die Befestigungsschrauben, die mit den Schienen geliefert wurden, an der Vorder- und Rückseite beider Schienen ein. ANMERKUNG: Verwenden Sie die Unterlegscheiben, die mit den Schienen geliefert wurden, wenn die Rack-Löcher quadratisch sind.

  • Seite 17: Einbauen Des Systems In Den Schrank

    ANMERKUNG: Auf der folgenden Abbildung sind nicht die C-Clips dargestellt, die zum Anbringen der Kabelführungsarme verwendet werden. Abbildung 9. Hinzufügen der Befestigungsschrauben Einbauen des Systems in den Schrank In einem schrägen Drop-in-Design werden innere Schienen (Gehäuse) seitlich am System befestigt, damit das System in die äußeren (Schrank-)Schienen im Rack gleitet.
  • Seite 18 1. Mittlere Schiene 2. Innere Schiene 3. Befestigen Sie die inneren Schienen seitlich am System, indem Sie die J-Steckplätze auf der Schiene an den Abstandhaltern am System ausrichten und nach vorn auf dem System gleiten, bis sie einrasten. Abbildung 11. Montieren der Innenschienen im System 4.

  • Seite 19: Installieren Der Kabelführungsarme

    Abbildung 13. Einschieben des Systems in das Rack Installieren der Kabelführungsarme Info über diese Aufgabe Um die Kabelführungsarme richtig auszurichten, halten Sie sie mit der silberfarbenen Seite nach unten. Die Wörter „Oben“ und „Unten“ auf den Armen sollten lesbar sein. Schritte 1.

  • Seite 20: Verkabeln Des Basisgehäuses Mit Dem Nvme-Erweiterungsgehäuse

    Abbildung 14. Einbauen der Kabelführungsarme Verkabeln des Basisgehäuses mit dem NVMe-Erweiterungsgehäuse Voraussetzungen Bestimmen Sie, wie viele Erweiterungsgehäuse Sie installieren müssen. Verwenden Sie die im Lieferumfang des Systems enthaltenen Kabeletikettierungsdiagramme, um die End-to-End-Positionen für die rückseitigen Kabel zu bestimmen. ANMERKUNG: Verwenden Sie QSFP28-zu-SFP28-Kabel, um den Basisgehäuse mit dem NVMe-Erweiterungsgehäuse zu verbinden. Verwenden Sie QSFP28-zu-QFSP28-Kabel, um einen NVMe-Erweiterungsgehäuse mit einem anderen NVMe-Erweiterungsgehäuse zu verbinden.
  • Seite 21 ● Führen Sie in Konfigurationen mit zwei oder drei Erweiterungsgehäusen die Datenkabel zwischen den Erweiterungsgehäusen durch den CMA des einen Erweiterungsgehäuses und in den CMA des anderen Erweiterungsgehäuses. Abbildung 15. Verkabeln eines einzelnen Erweiterungsgehäuses Abbildung 16. Verkabeln von zwei Erweiterungsgehäusen Installieren eines neuen Basisgehäuses und eines optionalen Erweiterungsgehäuses...

  • Seite 22: Schließen Der Kabelführungsarme

    Abbildung 17. Verkabeln von drei Erweiterungsgehäusen 5. Verlegen Sie die Netzkabel durch die CMAs. Die Netzkabel für Netzteile auf der linken Seite führen durch den oberen CMA und die Netzkabel für Netzteile auf der rechten Seite führen durch die unteren CMAs. 6.

  • Seite 23: Testen Der Kabelführungsarme

    b. Drücken Sie den Halteriegel auf die untere Schienenhalterung. c. Achten Sie auf ein hörbares Klicken, das darauf hinweist, dass der untere Kabelführungsarm angebracht ist. 2. Schließen Sie den obere Kabelführungsarm: a. Schwenken Sie den obere Kabelführungsarm auf die rechte Seite des Gehäuses und richten Sie den Halteriegel an der oberen Schienenhalterung aus.

  • Seite 24: Einbauen Eines Laufwerks

    Einbauen eines Laufwerks Info über diese Aufgabe ANMERKUNG: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens 10 Sekunden, bevor Sie das nächste Laufwerk einsetzen. ANMERKUNG: Laufwerke müssen von links nach rechts installiert werden, beginnend mit dem ersten verfügbaren Steckplatz. Schritte 1.

  • Seite 25: Hinzufügen Eines Nvme-Erweiterungsgehäuses

    CL5262 Abbildung 20. Installieren der Frontverkleidung Hinzufügen eines NVMe-Erweiterungsgehäuses Gehen Sie wie folgt vor, um ein NVMe-Erweiterungsgehäuse zu einem laufenden System mit vorhandenem Erweiterungsgehäuse hinzuzufügen. ANMERKUNG: Wenn dies das erste NVMe-Erweiterungsgehäuse ist, finden Sie weitere Informationen unter Einbauen eines Erweiterungsgehäuses mit 24 Laufwerken.
  • Seite 26 Komponente Menge NVMe-Erweiterungsgehäuse Schienen-Kit, einschließlich Einrastschienen (2) Schrauben (2 je Schiene) Kabelträger Netzkabel, beide schwarz und grau C13/C14 schwarz und grau C13/C20 Blende für NVMe- Erweiterungsgehäuse (mit Schlüssel) 100G QSFP28-Kabel zum Verbinden des Basisgehäuse mit dem NVMe- Erweiterungsgehäuse, des NVMe-Erweiterungsgehäuse mit einem weiteren NVMe- Erweiterungsgehäuse und für ein Loopback des NVMe-...

  • Seite 27: Auswählen Der Einbauposition Für Das Erweiterungsgehäuse

    Komponente Menge mit vier 100G-QSFP28- Kabeln ausgeliefert. Der zweite und dritte NVMe- Erweiterungsgehäuse werden mit zwei 100G-QSFP28-Kabeln ausgeliefert. Auswählen der Einbauposition für das Erweiterungsgehäuse Bevor Sie das neue Erweiterungsgehäuse einbauen, müssen Sie die Position des neuen Erweiterungsgehäuses im Rack festlegen. Schritte 1.
  • Seite 28 Abbildung 21. Installieren der (hinteren) NVMe-Erweiterungsgehäuse Schienen Abbildung 22. Installieren der (vorderen) NVMe-Erweiterungsgehäuse Schienen 5. Setzen Sie die Befestigungsschrauben, die mit den Schienen geliefert wurden, an der Vorder- und Rückseite beider Schienen ein. ANMERKUNG: Verwenden Sie die Unterlegscheiben, die mit den Schienen geliefert wurden, wenn die Rack-Löcher quadratisch sind.

  • Seite 29: Einbauen Des Systems In Den Schrank

    ANMERKUNG: Auf der folgenden Abbildung sind nicht die C-Clips dargestellt, die zum Anbringen der Kabelführungsarme verwendet werden. Abbildung 23. Hinzufügen der Befestigungsschrauben Einbauen des Systems in den Schrank In einem schrägen Drop-in-Design werden innere Schienen (Gehäuse) seitlich am System befestigt, damit das System in die äußeren (Schrank-)Schienen im Rack gleitet.
  • Seite 30 1. Mittlere Schiene 2. Innere Schiene 3. Befestigen Sie die inneren Schienen seitlich am System, indem Sie die J-Steckplätze auf der Schiene an den Abstandhaltern am System ausrichten und nach vorn auf dem System gleiten, bis sie einrasten. Abbildung 25. Montieren der Innenschienen im System 4.

  • Seite 31: Installieren Der Kabelführungsarme

    Abbildung 27. Einschieben des Systems in das Rack Installieren der Kabelführungsarme Info über diese Aufgabe Um die Kabelführungsarme richtig auszurichten, halten Sie sie mit der silberfarbenen Seite nach unten. Die Wörter „Oben“ und „Unten“ auf den Armen sollten lesbar sein. Schritte 1.

  • Seite 32: Verkabeln Des Neuen Nvme-Erweiterungsgehäuse

    Abbildung 28. Einbauen der Kabelführungsarme Verkabeln des neuen NVMe-Erweiterungsgehäuse Befolgen Sie diese Richtlinien, um ein Erweiterungsgehäuse in einem laufenden System mit einem neuen Erweiterungsgehäuse zu verkabeln. Voraussetzungen Befestigen Sie Etiketten an den Kabeln, die die Erweiterungsgehäuse verbinden. In diesem Verfahren bezieht sich „letztes Erweiterungsgehäuse“...
  • Seite 33 Abbildung 29. Verkabeln von zwei Erweiterungsgehäusen Installieren eines neuen Basisgehäuses und eines optionalen Erweiterungsgehäuses...

  • Seite 34: Schließen Der Kabelführungsarme

    Abbildung 30. Verkabeln von drei Erweiterungsgehäusen Schließen der Kabelführungsarme Info über diese Aufgabe Führen Sie dieses Verfahren durch, um die Kabelführungsarme zu schließen. Schritte 1. Schließen Sie den unteren Kabelführungsarm: a. Schwenken Sie den unteren Kabelführungsarm auf die linke Seite des Gehäuses und richten Sie den Halteriegel an der unteren Schienenhalterung aus.

  • Seite 35: Testen Der Kabelführungsarme

    Testen der Kabelführungsarme Schritte 1. Heben Sie an der Vorderseite des Racks die schwarzen Laschen am Erweiterungsgehäuse an und ziehen Sie das Erweiterungsgehäuse langsam aus dem Rack, um sicherzustellen, dass die Kabel ausreichend Spielraum haben. 2. Stellen Sie sicher, dass die Haltepunkte auf den Schienen in die Serviceposition einrasten, wenn die obere Zugangsklappe frei ist. 3.

  • Seite 36: Installieren Der Frontverkleidung

    2. Schieben Sie das Laufwerk bei vollständig geöffneter Verriegelung vorsichtig in den Steckplatz. Wenn es das Gehäuse berührt, dreht sich die Verriegelung nach unten. 3. Drücken Sie die orangefarbene Taste, bis das Laufwerk vollständig im Steckplatz sitzt. 4. Drücken Sie die Verriegelung nach unten, bis sie einrastet. Abbildung 32.
  • Seite 37 CL5262 Abbildung 33. Installieren der Frontverkleidung Installieren eines neuen Basisgehäuses und eines optionalen Erweiterungsgehäuses...

  • Seite 38: Kapitel 2: Wartungsverfahren Für Basisgehäuse

    Wartungsverfahren für Basisgehäuse Das Basisgehäuse enthält vom Kunden austauschbare Komponenten. Führen Sie diese Verfahren aus, um eine fehlerhafte Komponente sicher auszutauschen. ANMERKUNG: Lesen Sie vor dem Umgang mit austauschbaren Teilen die Informationen unter Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten auf Seite 111.

  • Seite 39: Einbauen Eines 2,5-Zoll-Laufwerks

    Abbildung 34. Entfernen eines 2,5-Zoll-Laufwerks 4. Legen Sie das Laufwerk auf eine antistatische Oberfläche. Einbauen eines 2,5-Zoll-Laufwerks Info über diese Aufgabe VORSICHT: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens zwei Minuten, bevor Sie das nächste Laufwerk einsetzen. ANMERKUNG: Laufwerke müssen von links nach rechts installiert werden, beginnend mit dem ersten verfügbaren Steckplatz.

  • Seite 40: Überprüfen Der Funktionsfähigkeit Eines Ersatzlaufwerks

    Anweisungen zu erhalten. Hinzufügen eines neuen Laufwerks zum Basisgehäuse Gehen Sie wie folgt vor, um ein neues Laufwerk zum Basisgehäuse hinzuzufügen. VORSICHT: Fügen Sie keine Laufwerke zu ausgeschalteten Systemen hinzu. Weitere Informationen finden Sie im Dell Wissensdatenbank-Artikel 000187118. Entfernen der Frontverkleidung Schritte 1.

  • Seite 41: Einbauen Eines 2,5-Zoll-Laufwerks

    Abbildung 36. Entfernen eines Laufwerkfüllmoduls Einbauen eines 2,5-Zoll-Laufwerks Info über diese Aufgabe VORSICHT: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens zwei Minuten, bevor Sie das nächste Laufwerk einsetzen. ANMERKUNG: Laufwerke müssen von links nach rechts installiert werden, beginnend mit dem ersten verfügbaren Steckplatz. Schritte 1.

  • Seite 42: Überprüfen Der Funktionsfähigkeit Eines Hinzugefügten Laufwerks

    Abbildung 37. Einbauen eines 2,5-Zoll-Laufwerks Die Aktivitätsleuchte blinkt, um darauf hinzuweisen, dass die Spin-Up-Sequenz begonnen hat. Überprüfen der Funktionsfähigkeit eines hinzugefügten Laufwerks Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Laufwerk hinzugefügt haben. 3.

  • Seite 43: Basisgehäuse-Wechselstromnetzteil

    Basisgehäuse-Wechselstromnetzteil Abbildung 38. Basisgehäuse-Wechselstromnetzteil-LEDs Tabelle 3. Basisgehäuse-Wechselstromnetzteil-LEDs Position Status Beschreibung Fehler Leuchtet stetig gelb Netzteil- oder Ersatzakkufehler. Überprüfen Sie die Kabelverbindung. Kein Fehler. Gleichstrom (Ausgang): Derzeit nicht Grün unterstützt Netzstrom (Eingang) Grün Netzstrom ist eingeschaltet. Netzstrom ist ausgeschaltet. Überprüfen Sie die Stromquelle. Entfernen eines Netzteils Info über diese Aufgabe Es gibt zwei Netzteile.

  • Seite 44: Einbauen Eines Netzteils

    Abbildung 40. Entfernen eines Netzteils Einbauen eines Netzteils Info über diese Aufgabe Die Netzteile sind in der oberen und unteren Node eingebaut, wobei das obere Netzteil verkehrt herum positioniert ist. Dieses Verfahren gilt für beide Netzteile. Schritte 1. Richten Sie das Netzteil am Steckplatz in der Node aus. 2.

  • Seite 45: Prüfen Der Funktion Eines Ersatznetzteils

    Abbildung 42. Anschließen des Netzkabels Prüfen der Funktion eines Ersatznetzteils Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Netzteil ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Rear View die Option BaseEnclosure. 4.

  • Seite 46: Identifizieren Eines Fehlerhaften Netzteils Über Powerstore Manager

    Identifizieren eines fehlerhaften Netzteils über PowerStore Manager Bevor Sie ein Netzteil ersetzen, vergewissern Sie sich, dass Sie dessen Position im System identifiziert haben. Mithilfe von PowerStore Manager können Sie ein fehlerhaftes Netzteil identifizieren und suchen. Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2.

  • Seite 47: Einbauen Eines Gleichstromnetzteils

    Schritte 1. Ziehen Sie das Netzkabel vom Netzteil ab. Abbildung 44. Entfernen eines Gleichstromnetzkabels 2. Drücken Sie die orangefarbene Entriegelung nach links (nach rechts für das umgedrehte Netzteil), halten Sie sie in dieser Position und greifen Sie den Griff des Netzteils. Ziehen Sie das Netzteil aus der Node heraus. Abbildung 45.

  • Seite 48: Prüfen Der Funktion Eines Ersatznetzteils

    Abbildung 46. Einbauen eines Gleichstromnetzteils 3. Schließen Sie das Netzkabel am Netzteil an. Abbildung 47. Einstecken eines Gleichstromnetzkabels Prüfen der Funktion eines Ersatznetzteils Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Netzteil ersetzt haben. 3.

  • Seite 49: Ersetzen Einer Karte Mit 4 Ports

    2. Senden Sie das fehlerhafte Teil wie in den dem Ersatzteil beigefügten Anweisungen beschrieben an Ihren Serviceprovider zurück. 3. Weitere Informationen zum Zurücksenden von Teilen, die kundenseitig ausgetauscht werden können: a. Öffnen Sie PowerStore Manager. b. Klicken Sie oben rechts im Bildschirm auf Settings. c.

  • Seite 50: Ausschalten Des Nodes

    Tabelle 5. Integriertes Modul-LEDs Position Status Beschreibung Ausbau unsicher Weiß Den Node nicht entfernen. Ein unsachgemäßer Ausbau kann zu einem Datenverlust führen. Der integriertes Modul kann sicher entfernt werden, wenn der integriertes Modul ordnungsgemäß vorbereitet wurde. Stromversorgung für Node Grün Node ist eingeschaltet (Hauptstromversorgung).

  • Seite 51: Entfernen Der Node

    Entfernen der Node In diesem Verfahren wird beschrieben, wie Sie einen Node aus dem Gehäuse entfernen. Es gibt zwei Nodes. Der obere Node ist mit der Oberseite nach unten eingesetzt und ist eine Spiegelung des unteren Node. Das Verfahren zum Entfernen des oberen Node und unteren Node ist identisch.

  • Seite 52: Entfernen Sie Die Integriertes Modul-Abdeckung Vom Node

    VORSICHT: Wenn der falsche Node entfernt wird, wird die Systemleistung beeinträchtigt und die Cachedaten gehen verloren. Abbildung 50. Lösen des Verriegelungsmechanismus für Node B 5. Stellen Sie vor dem Entfernen des Node sicher, dass der Drahtbügel ordnungsgemäß am Netzkabel des anderen Node befestigt ist, um einen versehentlichen Verlust der Stromversorgung und des Cache zu verhindern.

  • Seite 53: Entfernen Eines Karte Mit 4 Ports

    Abbildung 52. Entfernen der integriertes Modul Abdeckung Entfernen eines Karte mit 4 Ports Schritte 1. Entfernen Sie die SFPs von der Vorderseite des integriertes Moduls. 2. Drücken Sie die beiden blauen Laschen auf der Rückseite der Karte mit 4 Ports herunter, um die Karte mit 4 Ports zu lösen. Abbildung 53.

  • Seite 54: Installieren Einer Karte Mit 4 Ports

    Abbildung 54. Entfernen des Karte mit 4 Portss Installieren einer Karte mit 4 Ports Schritte 1. Richten Sie die Karte mit 4 Ports im integriertes Modul so aus, dass die Ports an der Vorderseite mit den Steckplätzen an der Vorderseite des integriertes Moduls auf einer Linie sind. 2.

  • Seite 55: Anbringen Der Abdeckung Des Integriertes Modul

    Abbildung 56. Einrasten der Karte mit 4 Ports 5. Ziehen Sie gegebenenfalls die vier unverlierbaren Schrauben fest, mit denen die Belüftungsblende an der Vorderseite des integriertes Moduls befestigt ist. 6. Installieren Sie die SFPs im integriertes Modul. Anbringen der Abdeckung des integriertes Modul Schritte 1.

  • Seite 56: Installieren Des Node

    Installieren des Node Schritte 1. Richten Sie die Pins auf der Oberseite der Node mit den Aussparungen auf der Oberseite des Chassis aus. 2. Schieben Sie die Node in das Gehäuse, bis sie etwa auf halbem Weg stoppt. Abbildung 58. Schieben der Node zur Hälfte in das Gehäuse 3.

  • Seite 57: Überprüfen Der Funktionsfähigkeit Eines Neuen Karte Mit 4 Portss

    Überprüfen der Funktionsfähigkeit eines neuen Karte mit 4 Portss Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Karte mit 4 Ports ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Rear View die Option BaseEnclosure. 4.

  • Seite 58: Entfernen Eines Sfp-Moduls

    Entfernen eines SFP-Moduls Schritte 1. Wenn ein Kabel am SFP angeschlossen ist, ziehen Sie das Kabel ab. 2. Ziehen Sie die gefederte Verriegelung vorsichtig herunter. 3. Halten Sie die Verriegelung fest, und ziehen Sie das SFP-Modul vorsichtig heraus. VORSICHT: Den I/O-Modul nicht entfernen. Durch das Entfernen des I/O-Moduls wird der Node sofort neu gestartet.

  • Seite 59: Zurücksenden Eines Fehlerhaften Teils

    5. Der Status des Ersatz-SFP-Moduls sollte Healthy lauten. Wenn der Status weiterhin Faulted lautet, warten Sie einige Minuten und aktualisieren Sie PowerStore Manager. Wenn der Fehler durch eine der folgenden Fehlermeldungen angezeigt wurde, überprüfen Sie, ob die Fehlermeldung gelöscht wurde: ●...

  • Seite 60: Basisgehäuse I/O-Modul Leds

    Fehlerhafte Teile werden in der Abbildung des Systems rot angezeigt und der Status Faulted wird im Feld State angezeigt. Basisgehäuse I/O-Modul LEDs Identifizieren Sie das fehlerhafte Teil mithilfe der Fehler-LEDs. ANMERKUNG: Die Ports sehen anders aus, je nachdem, ob es sich um Kupfer- oder optische Verbindungen handelt. Die Abbildung unten zeigt Ports für Kupferkabel.

  • Seite 61: Installieren Eines I/O-Moduls

    2. Ziehen Sie das I/O-Modul vorsichtig aus dem Steckplatz heraus. Abbildung 64. Entfernen des I/O-Moduls Installieren eines I/O-Moduls Schritte 1. Richten Sie das Modul mit dem unbelegten Steckplatz aus und drücken Sie es vorsichtig in den Steckplatz. Abbildung 65. Installieren eines I/O-Modul 2.

  • Seite 62: Überprüfen Der Funktionsfähigkeit Eines Ersatz-I/O-Modul

    Fahren Sie das Node hoch, wie unter Ein-/Ausschaltverfahren beschrieben. Überprüfen der Funktionsfähigkeit eines Ersatz-I/O-Modul Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das fehlerhafte I/O-Modul ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Rear View die Option BaseEnclosure. 4.

  • Seite 63: Ausschalten Des Nodes

    Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, die das Lüftermodul enthält, das Sie ersetzen müssen. 3. Erweitern Sie auf der Karte Components unter Internal View den Node, der das Lüftermodul enthält, und wählen Sie dann das entsprechende FanModule aus.
  • Seite 64 ANMERKUNG: Ziehen Sie keine Kabel vom anderen Node ab. 3. Entfernen Sie die Etiketten des Node von den Griffen des Node. 4. Ziehen Sie den orangefarbenen Auslöser, während Sie vorsichtig auf den Node drücken. Der Haken löst sich aus dem Verriegelungsmechanismus und die Arretierlasche gleitet heraus. ANMERKUNG: Der Node wird vollständig aus dem Gehäuse ausgeworfen.

  • Seite 65: Entfernen Der Oberen Abdeckung Von Der Node

    Entfernen der oberen Abdeckung von der Node Schritte 1. Schieben Sie die obere Abdeckung nach hinten, während Sie die beiden blauen Entriegelungstasten nach unten drücken, bis sie stoppt. 2. Heben Sie die obere Abdeckung an und entfernen Sie sie vom Node. Abbildung 70.

  • Seite 66: Installieren Des Lüftermodul

    Abbildung 72. Entfernen des Lüfters von der Hauptplatine Installieren des Lüftermodul Schritte 1. Platzieren Sie das Lüftermodul in die Montageposition in der Node. 2. Drücken Sie die blauen Laschen zusammen und drücken Sie sie nach unten, um das Lüftermodul in Position zu verriegeln. 3.

  • Seite 67: Installieren Des Node

    Abbildung 74. Anbringen der oberen Abdeckung Installieren des Node Schritte 1. Richten Sie die Pins auf der Oberseite der Node mit den Aussparungen auf der Oberseite des Chassis aus. 2. Schieben Sie die Node in das Gehäuse, bis sie etwa auf halbem Weg stoppt. Abbildung 75.

  • Seite 68: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Lüftermodul

    Abbildung 76. Installieren des Nodes 4. Schließen Sie die Back-end-Kabel und die Kabel erneut an den I/O-Modul und Netzwerkports an. 5. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren. Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der Verriegelungsmechanismus nicht aktiviert. 6.

  • Seite 69: Ersetzen Eines Dimm (Dual Inline Memory Module)

    Ersetzen eines DIMM (Dual Inline Memory Module) Gehen Sie wie folgt vor, um das fehlerhafte DIMM zu entfernen und das als Ersatz dienende DIMM im System einzusetzen. Die DIMMs befinden sich im Node. Sie können auf die DIMMs zugreifen, indem Sie den Node aus dem Gehäuse entfernen und die obere Abdeckung öffnen.
  • Seite 70 Schritte 1. Bewegen Sie den Sicherheitsbügel des Netzkabels nach links (beim oberen Netzteil nach rechts). Trennen Sie das Netzkabel vom Netzteil. Die folgende Abbildung zeigt ein Wechselstromnetzteil. Abbildung 77. Entfernen des Netzkabels 2. Trennen Sie die Netzwerkkabel und sämtliche anderen Kabel von der Rückseite der I/O-Module und den Netzwerkports am Node. ANMERKUNG: Beschriften Sie die Kabel, bevor Sie sie entfernen.

  • Seite 71: Entfernen Der Oberen Abdeckung Von Der Node

    5. Stellen Sie vor dem Entfernen des Node sicher, dass der Drahtbügel ordnungsgemäß am Netzkabel des anderen Node befestigt ist, um einen versehentlichen Verlust der Stromversorgung und des Cache zu verhindern. 6. Ziehen Sie den Node am Entriegelungsgriff so weit aus dem Gehäuse heraus, dass Sie die Seiten mit beiden Händen greifen können. Halten Sie den Node mit beiden Händen fest und ziehen Sie den Node dann vollständig aus dem Gehäuse heraus.

  • Seite 72: Entfernen Des Dimm (Dual Inline Memory Module)

    Entfernen des DIMM (Dual Inline Memory Module) Schritte 1. Finden Sie das fehlerhafte DIMM in der Node. Die DIMMs werden durch weiße oder schwarze Halterungen gekennzeichnet. Abbildung 81. Draufsicht auf den Node ANMERKUNG: Ganz links ist DIMM-Steckplatz 11, und die Steckplätze verringern sich sequentiell bis zum Steckplatz 0 ganz rechts.

  • Seite 73: Einsetzen Des Dimm (Dual Inline Memory Module)

    Einsetzen des DIMM (Dual Inline Memory Module) Schritte 1. Halten Sie das DIMM nur an den äußeren Seiten und richten Sie es am Anschluss aus. 2. Drücken Sie das DIMM senkrecht nach unten in den Sockel, indem Sie an beiden Enden Druck ausüben und dabei die Vorderkante des DIMM parallel zum Anschluss halten, bis es vollständig auf dem Boden des Sockels sitzt.

  • Seite 74: Installieren Des Node

    Abbildung 84. Anbringen der oberen Abdeckung Installieren des Node Schritte 1. Richten Sie die Pins auf der Oberseite der Node mit den Aussparungen auf der Oberseite des Chassis aus. 2. Schieben Sie die Node in das Gehäuse, bis sie etwa auf halbem Weg stoppt. Abbildung 85.

  • Seite 75: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Dimm

    Abbildung 86. Installieren des Nodes 4. Schließen Sie die Back-end-Kabel und die Kabel erneut an den I/O-Modul und Netzwerkports an. 5. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren. Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der Verriegelungsmechanismus nicht aktiviert. 6.

  • Seite 76: Austauschen Eines Internes M.2-Boot-Modul

    Austauschen eines Internes M.2-Boot-Modul Gehen Sie wie folgt vor, um das fehlerhafte Internes M.2-Boot-Modul zu entfernen und das als Ersatz dienende Internes M.2-Boot-Modul im System einzubauen. Der Internes M.2-Boot-Modul befindet sich im Node. Sie können auf das Internes M.2-Boot-Modul zugreifen, indem Sie den Node aus dem Gehäuse entfernen und die obere Abdeckung öffnen.

  • Seite 77: Entfernen Der Node

    Entfernen der Node In diesem Verfahren wird beschrieben, wie Sie einen Node aus dem Gehäuse entfernen. Es gibt zwei Nodes. Der obere Node ist mit der Oberseite nach unten eingesetzt und ist eine Spiegelung des unteren Node. Das Verfahren zum Entfernen des oberen Node und unteren Node ist identisch.

  • Seite 78: Entfernen Der Oberen Abdeckung Von Der Node

    VORSICHT: Wenn der falsche Node entfernt wird, wird die Systemleistung beeinträchtigt und die Cachedaten gehen verloren. Abbildung 88. Lösen des Verriegelungsmechanismus für Node B 5. Stellen Sie vor dem Entfernen des Node sicher, dass der Drahtbügel ordnungsgemäß am Netzkabel des anderen Node befestigt ist, um einen versehentlichen Verlust der Stromversorgung und des Cache zu verhindern.

  • Seite 79: Entfernen Der Internes M.2-Boot-Modul

    Abbildung 90. Entfernen der oberen Abdeckung Entfernen der Internes M.2-Boot-Modul Schritte 1. Ziehen Sie vorsichtig gerade nach oben auf die blaue Zuglasche, um das Internes M.2-Boot-Modul von der Hauptplatine zu lösen. Abbildung 91. Lösen des Internes M.2-Boot-Modul von der Hauptplatine 2.

  • Seite 80: Installieren Des Internes M.2-Boot-Modul

    Installieren des Internes M.2-Boot-Modul Schritte 1. Berühren Sie nur die äußeren Kanten des Internes M.2-Boot-Modul, und setzen Sie es Internes M.2-Boot-Modul in den Steckplatz auf der Hauptplatine ein. ANMERKUNG: Die Seite des Internes M.2-Boot-Moduls mit den Barcodes muss nach oben zeigen. Abbildung 93.

  • Seite 81: Installieren Des Node

    Abbildung 95. Anbringen der oberen Abdeckung Installieren des Node Schritte 1. Richten Sie die Pins auf der Oberseite der Node mit den Aussparungen auf der Oberseite des Chassis aus. 2. Schieben Sie die Node in das Gehäuse, bis sie etwa auf halbem Weg stoppt. Abbildung 96.

  • Seite 82: Durchführen Eines Reimaging Für Das Neue Internes M.2-Boot-Modul

    Abbildung 97. Installieren des Nodes 4. Schließen Sie die Back-end-Kabel und die Kabel erneut an den I/O-Modul und Netzwerkports an. 5. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren. Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der Verriegelungsmechanismus nicht aktiviert. 6.

  • Seite 83: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Internes M.2-Boot-Moduls

    CSU - still waiting for ping... “ “ “ “ “ CSU - still waiting for ping... CSU - peer node is reachable, starting health verification CSU - waiting for node to answer via ssh, and checking installation flag (retry 10 out of CSU - waiting for node to answer via ssh, and checking installation flag (retry 9 out of CSU - installation flag detected on peer node, reimage successfully performed CSU - verifying peer is healthy, please wait...

  • Seite 84: Kapitel 3: Wartungsverfahren Für Nvme-Erweiterungsgehäuse

    Wartungsverfahren für NVMe- Erweiterungsgehäuse Das NVMe-Erweiterungsgehäuse enthält vom Kunden austauschbare Komponenten. Führen Sie diese Verfahren aus, um eine fehlerhafte Komponente sicher auszutauschen. ANMERKUNG: Lesen Sie vor dem Umgang mit austauschbaren Teilen die Informationen unter Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten auf Seite 111.

  • Seite 85: Entfernen Eines Fehlerhaften Laufwerks

    Schritte 1. Wenn die Blende ein Schloss hat, führen Sie den im Lieferumfang Ihres Gehäuses enthaltenen Schlüssel in das Blendenschloss ein und drehen Sie ihn, um die Blende zu entriegeln. 2. Drücken Sie die beiden Verriegelungstasten auf der Blendenoberfläche, um die Abdeckung aus dem Schrank lösen zu können. 3.

  • Seite 86: Einbauen Eines Laufwerks

    Einbauen eines Laufwerks Info über diese Aufgabe ANMERKUNG: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens 10 Sekunden, bevor Sie das nächste Laufwerk einsetzen. ANMERKUNG: Laufwerke müssen von links nach rechts installiert werden, beginnend mit dem ersten verfügbaren Steckplatz. Schritte 1.

  • Seite 87: Überprüfen Der Funktionsfähigkeit Eines Ersatzlaufwerks

    CL5262 Abbildung 101. Installieren der Frontblende Überprüfen der Funktionsfähigkeit eines Ersatzlaufwerks Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das fehlerhafte Laufwerk ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Drives die Option ExpansionEnclosure, und wählen Sie das Laufwerk aus. Der Status des Ersatzlaufwerks sollte Healthy lauten.

  • Seite 88: Hinzufügen Eines Laufwerks In Einem Nvme-Erweiterungsgehäuse

    Hinzufügen eines Laufwerks in einem NVMe- Erweiterungsgehäuse Gehen Sie wie folgt vor, um ein neues Laufwerk zum NVMe-Erweiterungsgehäuse hinzuzufügen. Entfernen der Frontverkleidung Info über diese Aufgabe ANMERKUNG: Entfernen Sie die Frontverkleidung des Erweiterungsgehäuses um Zugriff auf die Laufwerke zu erhalten. Die Blende ist für die Übereinstimmung des Gehäuses mit den EMV-Normen erforderlich.

  • Seite 89: Einbauen Eines Laufwerks

    Abbildung 103. Entfernen eines Laufwerkfüllmoduls Einbauen eines Laufwerks Info über diese Aufgabe ANMERKUNG: Wenn Sie mehrere Laufwerke in einem hochgefahrenen System einbauen, warten Sie mindestens 10 Sekunden, bevor Sie das nächste Laufwerk einsetzen. ANMERKUNG: Laufwerke müssen von links nach rechts installiert werden, beginnend mit dem ersten verfügbaren Steckplatz. Schritte 1.

  • Seite 90: Installieren Der Frontblende

    Abbildung 104. Einbauen eines Laufwerks Die Aktivitätsleuchte blinkt, um darauf hinzuweisen, dass die Spin-Up-Sequenz begonnen hat. Installieren der Frontblende Schritte 1. Richten Sie die Blende am Gehäuse aus. 2. Drücken Sie die Blende vorsichtig auf den Schrank, bis sie einrastet. 3.

  • Seite 91: Austauschen Eines Netzteilmoduls In Einem Nvme-Erweiterungsgehäuse

    Der Status des Laufwerks sollte Healthy lauten. Wenn der Status weiterhin Faulted lautet, warten Sie einige Minuten und aktualisieren Sie PowerStore Manager. Wenn sich der Status nicht ändert, vergewissern Sie sich, dass das Laufwerk richtig eingesetzt ist, oder kontaktieren Sie Ihren Serviceanbieter. Austauschen eines Netzteilmoduls in einem NVMe- Erweiterungsgehäuse Gehen Sie wie folgt vor, um das fehlerhafte Netzteilmodul aus dem NVMe-Erweiterungsgehäuse zu entfernen und ein als Ersatz...

  • Seite 92: Entfernen Eines Netzteils

    Tabelle 7. NVMe-Erweiterungsgehäuse-Netzteil-LEDs (fortgesetzt) Position Status Beschreibung Netzstrom (Eingang) Grün Netzstrom ist eingeschaltet. Netzstrom ist ausgeschaltet. Überprüfen Sie die Stromquelle. Entfernen eines Netzteils Info über diese Aufgabe Die Netzteile im NVMe-Erweiterungsgehäuse werden umgedreht installiert. ANMERKUNG: Sie müssen das System nicht ausschalten, um ein Netzteil zu entfernen. Schritte 1.

  • Seite 93: Einbauen Eines Netzteils

    Einbauen eines Netzteils Info über diese Aufgabe Die Netzteile im NVMe-Erweiterungsgehäuse werden umgedreht installiert. Schritte 1. Richten Sie das Netzteil am Steckplatz in der Node aus. Der Sicherheitsbügel des Netzkabels befindet sich auf der linken Seite. 2. Schieben Sie das Netzteil in die Node, bis es mit einem Klick einrastet. Abbildung 109.

  • Seite 94: Zurücksenden Eines Fehlerhaften Teils

    Der Status des Ersatznetzteils sollte Healthy lauten. Wenn der Status weiterhin Faulted lautet, warten Sie einige Minuten und aktualisieren Sie PowerStore Manager. Wenn sich der Status nicht ändert, vergewissern Sie sich, dass das Netzteil richtig eingesetzt ist, oder kontaktieren Sie Ihren Serviceanbieter. Zurücksenden eines fehlerhaften Teils Info über diese Aufgabe Kunden in den USA müssen fehlerhafte Teile innerhalb von fünf Werktagen zurücksenden.
  • Seite 95 Abbildung 111. Anheben der Systemabdeckung 3. Drücken Sie die orangefarbenen Freigabelaschen am Lüftermodul. 4. Heben Sie das Lüftermodul vom System an. Wartungsverfahren für NVMe-Erweiterungsgehäuse...

  • Seite 96: Installieren Einer Lüftermodul

    Abbildung 112. Entfernen eines Lüftermodul Installieren einer Lüftermodul Schritte 1. Drücken Sie den Lüftermodul in den leeren Steckplatz. Wartungsverfahren für NVMe-Erweiterungsgehäuse...
  • Seite 97 Abbildung 113. Installieren eines Lüftermodul 2. Schließen Sie die Systemabdeckung. Wartungsverfahren für NVMe-Erweiterungsgehäuse...

  • Seite 98: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Lüftermodul

    Abbildung 114. Schließen der Systemabdeckung 3. Schieben Sie das Erweiterungsgehäuse in das Rack. Überprüfen der Funktionsfähigkeit eines Ersatz-Lüftermodul Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie das Lüftermodul ersetzt haben. 3.

  • Seite 99: Ersetzen Eines Clock Distribution Board In Einem Nvme-Erweiterungsgehäuse

    e. Wenn der Link zum Zurücksenden von Teilen nicht auf dem Bildschirm angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um weitere Anweisungen zu erhalten. Ersetzen eines Clock Distribution Board in einem NVMe-Erweiterungsgehäuse Gehen Sie wie folgt vor, um die fehlerhafte Clock Distribution Board aus dem NVMe-Erweiterungsgehäuse zu entfernen und eine als Ersatz dienende Clock Distribution Board einzubauen.
  • Seite 100 Abbildung 115. Anheben der Systemabdeckung 3. Drücken Sie die orangefarbenen Freigabelaschen am Clock Distribution Board. 4. Schieben Sie den Clock Distribution Board zu den Lüftern und dann aus dem System heraus. Wartungsverfahren für NVMe-Erweiterungsgehäuse...

  • Seite 101: Installieren Einer Clock Distribution Board

    Abbildung 116. Entfernen des Clock Distribution Boards Installieren einer Clock Distribution Board Schritte 1. Drücken Sie die orangefarbenen Laschen zusammen und richten Sie die Clock Distribution Board am leeren Steckplatz aus. 2. Drücken Sie den Clock Distribution Board in den leeren Steckplatz. Wartungsverfahren für NVMe-Erweiterungsgehäuse...
  • Seite 102 Abbildung 117. Installieren des Clock Distribution Boards 3. Schließen Sie die Systemabdeckung. Wartungsverfahren für NVMe-Erweiterungsgehäuse...

  • Seite 103: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Clock Distribution Board

    Abbildung 118. Schließen der Systemabdeckung 4. Schieben Sie das Erweiterungsgehäuse in das Rack. Überprüfen der Funktionsfähigkeit eines Ersatz-Clock Distribution Board Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, auf der Sie den fehlerhaften Clock Distribution Board ersetzt haben. 3.

  • Seite 104: Ersetzen Eines Zugriffsmodul In Einem Nvme-Erweiterungsgehäuse

    d. Klicken Sie unter Drives, Power Supplies, and Other Parts auf Return Part. e. Wenn der Link zum Zurücksenden von Teilen nicht auf dem Bildschirm angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um weitere Anweisungen zu erhalten. Ersetzen eines Zugriffsmodul in einem NVMe- Erweiterungsgehäuse Gehen Sie wie folgt vor, um die fehlerhafte Zugriffsmodul aus dem NVMe-Erweiterungsgehäuse zu entfernen und eine als Ersatz dienende Zugriffsmodul einzubauen.

  • Seite 105: Installieren Eines Zugriffsmoduls

    Abbildung 119. Lösen des Zugriffsmoduls 3. Ziehen Sie an den Verriegelungen, um den Zugriffsmodul aus dem Gehäuse zu entfernen. ANMERKUNG: Der Zugriffsmodul wird vollständig aus dem Gehäuse ausgeworfen. Seien Sie darauf vorbereitet, neben den Verriegelungen auch die Zugriffsmodul festzuhalten, damit sie nicht herunterfällt. Abbildung 120.

  • Seite 106: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Zugriffsmodul

    Abbildung 121. Installieren des Zugriffsmoduls 2. Drücken Sie auf die Zugriffsmodul-Verriegelungen, um sie einzurasten. Abbildung 122. Einrasten des Zugriffsmodul 3. Verbinden Sie die Kabel mit dem Zugriffsmodul. Überprüfen der Funktionsfähigkeit eines Ersatz-Zugriffsmodul Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2.

  • Seite 107: Zurücksenden Eines Fehlerhaften Teils

    Zurücksenden eines fehlerhaften Teils Info über diese Aufgabe Kunden in den USA müssen fehlerhafte Teile innerhalb von fünf Werktagen zurücksenden. Kunden außerhalb der USA müssen fehlerhafte Teile innerhalb von 10 Werktagen zurücksenden. Die für die Rücksendung des defekten Teils erforderlichen Materialien sind im Lieferumfang enthalten.
  • Seite 108 Abbildung 123. Lösen des DIB 3. Drücken Sie die Verriegelungen fest nach unten und ziehen Sie dann an den Verriegelungen, um das DIB aus dem Gehäuse zu entfernen. ANMERKUNG: Das DIB wird vollständig aus dem Gehäuse ausgeworfen. Seien Sie darauf vorbereitet, außer den Verriegelungen auch das DIB festzuhalten, damit es nicht herunterfällt.

  • Seite 109: Austauschen Eines Dib

    Austauschen eines DIB Schritte 1. Richten Sie das DIB am leeren Steckplatz aus und schieben Sie sie vorsichtig in den Steckplatz, bis die Verriegelungen einrasten und sich anheben. Abbildung 125. Einsetzen des DIB 2. Drücken Sie auf die Verriegelungen des DIB, bis sie einrasten. Abbildung 126.

  • Seite 110: Überprüfen Der Funktionsfähigkeit Eines Ersatz-Dib

    Überprüfen der Funktionsfähigkeit eines Ersatz-DIB Schritte 1. Wählen Sie in PowerStore Managerdie Option Hardware aus. 2. Wählen Sie die Appliance aus, in der Sie das DIB ersetzt haben. 3. Erweitern Sie auf der Karte Components unter Rear View die Option ExpansionEnclosure. 4.

  • Seite 111: Anhang A: Sicherheitsvorkehrungen Für Den Umgang Mit Austauschbaren Einheiten

    Sicherheitsvorkehrungen für den Umgang mit austauschbaren Einheiten Lesen Sie diese Sicherheitshinweise vor dem Austauschen von Teilen, um Schäden am System zu vermeiden. Themen: • Umgang mit austauschbaren Modulen Umgang mit austauschbaren Modulen In diesem Abschnitt werden die Vorsichtsmaßnahmen und die generelle Vorgehensweise beim Entfernen, Installieren und Lagern von austauschbaren Modulen erläutert.

  • Seite 112: Zeiten Für Die Akklimatisierung Von Hardware

    Bewegen Sie sich dabei nicht mehr im Raum und berühren Sie keine anderen Einrichtungsgegenstände, Personen oder Oberflächen, bis Sie die Komponente eingebaut haben. ● Berühren Sie nach der Entnahme der Einheit aus ihrem antistatischen Beutel keine elektronischen Teile und Schaltkreise. ●...

  • Seite 113: Entpacken Eines Teils

    ● Bei der Handhabung von Replaceable Units verhindern Sie elektrostatische Entladungen (ESD), indem Sie antistatische Handschuhe oder ein antistatisches Armband mit Riemchen tragen. Zusätzliche Informationen finden Sie unter Vermeiden Sie Schäden durch elektrostatische Entladung (ESD) auf Seite 111. ● Vermeiden Sie die Berührung freiliegender elektronischer Teile und Schaltkreise des Replaceable Unit. ●...

  • Seite 114: Anhang B: Ein-/Ausschaltverfahren

    Kabel wieder anzuschließen. ○ Notieren Sie sich das Dell Service-Tag jedes Gehäuses in Ihrem Cluster. ● Die Nodes in der Appliance befinden sich beim Hochfahren im selben Modus wie beim Ausschalten der Appliance. Wenn ein Node im Wartungsmodus hochgefahren wird: 1.

  • Seite 115: Ausschalten Eines Powerstore T-Modell-Node Mithilfe Von Powerstore Manager

    Ausschalten eines PowerStore T-Modell-Node mithilfe von PowerStore Manager Voraussetzungen Ermitteln Sie die folgenden Informationen: ● Management-IP-Adresse des Clusters für die Anmeldung bei PowerStore Manager ● PowerStore Manager-Nutzerkonto-Anmeldeinformationen mit Administratorrechten ANMERKUNG: Schalten Sie einen Node nicht aus oder starten Sie ihn nicht neu, wenn der Peer-Node nicht ordnungsgemäß funktioniert.

  • Seite 116: Einschaltverfahren Für Powerstore-Node

    Schritte 1. Starten Sie einen SSH-Client und stellen Sie über die Management-IP-Adresse eine Verbindung mit der Appliance her. ANMERKUNG: Der externe SSH-Zugriff muss auf der Appliance aktiviert werden. 2. Geben Sie den Nutzernamen und das Kennwort für das Servicekonto ein und melden Sie sich an. Die Anmeldeaufforderung zeigt den Node an, bei dem Sie angemeldet sind.

  • Seite 117: Einschalten Eines Powerstore T-Modell-Node Durch Neueinsetzen Des Node

    Einschalten eines PowerStore T-Modell-Node durch Neueinsetzen des Node Info über diese Aufgabe Gehen Sie wie folgt vor, um einen PowerStore T-Modell-Node einzuschalten (hochzufahren), wenn er aus dem Gehäuse entfernt wurde: Schritte 1. Setzen Sie den Node wieder in das Gehäuse ein. Der Node wird automatisch eingeschaltet.

  • Seite 118: Ausschaltverfahren Für Powerstore-Appliances

    ● Management-IP-Adresse der Appliance, die den Node enthält. Navigieren Sie in PowerStore Manager zu Einstellungen > Networking > Netzwerk-IPs > Management. Überprüfen Sie die Tabelle Management-IPs, um die der Appliance zugeordnete Management-IP-Adresse zu identifizieren. ● Zugangsdaten für das Servicekonto ANMERKUNG: Schalten Sie einen Node nicht aus oder starten Sie ihn nicht neu, wenn der Peer-Node nicht ordnungsgemäß...

  • Seite 119: Einschaltverfahren Für Powerstore-Appliances

    ● Wenn der Cluster ausgeschaltet ist, haben Sie keinen Zugriff auf die GUI-, API- und CLI-Schnittstellen. Drucken Sie die Anweisungen zum Einschalten aus, um alle Informationen zur Hand zu haben, die Sie zum Einschalten des Clusters in einer bestimmten Reihenfolge benötigen. Diese Anweisungen finden Sie auch unter https://www.dell.com/powerstoredocs. Ein-/Ausschaltverfahren...

  • Seite 120: Einschaltverfahren Für Powerstore-Cluster

    ● Ermitteln Sie die folgenden Informationen: ○ Management-IP-Adresse des Clusters ○ Zugangsdaten für das Servicekonto ○ Standort-ID ○ Service-Tags der Appliances Info über diese Aufgabe Gehen Sie wie folgt vor, um einen PowerStore T-Modell-Cluster auszuschalten (herunterzufahren): Schritte 1. Sie können folgendermaßen vorgehen, um einen Befehl zum Ausschalten auszugeben: ●...

  • Seite 121: Anhang C: Datenerfassung

    Datenerfassung Erfahren Sie, wie Sie Supportmaterialien sammeln können, um die Fehlerbehebung bei den Appliances in Ihrem System zu erleichtern. Themen: • Sammeln von Supportmaterialien • Abrufen von Supportmaterialien Sammeln von Supportmaterialien Sie können Supportmaterialien sammeln, um die Fehlerbehebung bei den Appliances in Ihrem System zu erleichtern. Je nach ausgewählter Option können die Materialien Systemprotokolle, Konfigurationsdetails und andere Diagnoseinformationen enthalten.
  • Seite 122 Diese Beschreibung wird in der Liste der Supportmaterialien auf der Seite Support Materials angezeigt und kann Ihnen dabei helfen, die Sammlung später leichter wiederzufinden. 6. Aktivieren Sie das Kontrollkästchen Materialien bei Abschluss an den Support senden, wenn das System die Erfassung automatisch an den Support senden soll, wenn der Job abgeschlossen ist.

  • Seite 123: Anhang D: Supportbenachrichtigungen

    Supportbenachrichtigungen Erfahren Sie, wie Sie Supportbenachrichtigungen deaktivieren und aktivieren. Themen: • Deaktivieren von Supportbenachrichtigungen • Aktivieren von Supportbenachrichtigungen Deaktivieren von Supportbenachrichtigungen Deaktivieren Sie Supportbenachrichtigungen vor der Durchführung eines Verfahrens, z. B. vor einem Softwareupgrade oder vor einem Supportverfahren, das dazu führen kann, dass ein Node in einer Appliance ausgeschaltet oder neu gestartet wird. Schritte 1.

  • Seite 124: Anhang E: Hinzufügen Von Appliances Zum Cluster

    Hinzufügen von Appliances zum Cluster Erfahren Sie, wie Appliances zum Cluster hinzugefügt werden. Themen: • Hinzufügen von Appliances zum Cluster Hinzufügen von Appliances zum Cluster Voraussetzungen ● Es können nur bis zu vier Appliances in einem Cluster vorhanden sein. ● Stellen Sie sicher, dass der Cluster funktionsfähig ist und sich in einem fehlerfreien Zustand befindet. Wenn eine andere Appliance im Cluster nicht betriebsbereit ist, können Sie möglicherweise keine Appliance hinzufügen.
  • Seite 125 3. Wenn die Version von PowerStoreOS des Clusters nicht mit der Version von PowerStoreOS der hinzuzufügenden Appliance übereinstimmt, werden Sie aufgefordert, die Softwareversionen zu synchronisieren, bevor Sie die Appliance hinzufügen. Klicken Sie auf Synchronisieren, um die Versionssynchronisation zu initiieren. Wenn die Synchronisation abgeschlossen ist, werden Sie zum Assistenten Appliance hinzufügen zurückgesendet. Fahren Sie mit den restlichen Schritten des Assistenten fort.

  • Seite 126: Anhang F: Entfernen Von Appliances Aus Dem Cluster

    Entfernen von Appliances aus dem Cluster Erfahren Sie, wie Sie Appliances aus dem Cluster entfernen. Themen: • Entfernen einer Appliance aus einem PowerStore-Cluster • Entfernen einer Appliance aus einem PowerStore T-Modell-Cluster • Entfernen einer Appliance aus einem PowerStore X-Modell-Cluster • Migrieren von Speicherobjekten von einer Appliance Entfernen einer Appliance aus einem PowerStore- Cluster...

  • Seite 127: Entfernen Einer Appliance Aus Einem Powerstore X-Modell-Cluster

    a. Öffnen Sie einen SSH-Client und stellen Sie eine Verbindung mit der Management-IP-Adresse der zu entfernenden Appliance her. ANMERKUNG: Der externe SSH-Zugriff muss auf der Appliance aktiviert werden. b. Geben Sie den Nutzernamen und das Kennwort des Servicekontos ein, um sich bei der Appliance anzumelden. c.
  • Seite 128 Info über diese Aufgabe Ein Zurücksetzen auf die Werkseinstellungen wird auf einer Appliance durchgeführt, wenn sie aus einem Cluster entfernt wird. ANMERKUNG: Wenn der Appliance-Entfernungsvorgang ausgeführt wird, führen Sie keine Befehle aus, die den Status des Clusters ändern können, z. B. das Hinzufügen externer Hosts oder das Ändern von CHAP-Konfigurationen. Schritte 1.
  • Seite 129 Der Node mit dem Text (primary) ist der primäre Node der Appliance und der Node ohne den Text (primary) ist der sekundäre Node. Die Namen der Nodes lauten Node A und Node B. c. Wählen Sie unter Settings die Option Network IPs und dann die Registerkarte Management aus. d.

  • Seite 130: Migrieren Von Speicherobjekten Von Einer Appliance

    Gehen Sie außerdem zu Monitoring > Events in PowerStore Manager und stellen Sie sicher, dass das folgende Ereignis für den primären Node angezeigt wird: Event: NODE_IO_SERVICE_LEVEL. Event text: IO service level of the node has changed to ready 12. Stellen Sie sicher, dass Node A der primäre Node auf der Appliance ist, die entfernt werden soll. Das Zurücksetzen der Appliance auf die Werkseinstellungen kann nur durchgeführt werden, wenn Node A der primäre Node der Appliance ist.
  • Seite 131 Sie können Speicherobjekte nicht von einer Appliance migrieren, die über keinen Speicherplatz mehr verfügt und in den schreibgeschützten Modus versetzt wurde. Wenn für eine Appliance kein Speicherplatz mehr vorhanden ist, müssen Sie mehr Storage- Kapazität hinzufügen oder Speicherobjekte löschen, bis die Appliance über mindestens 16 GB freien Speicherplatz verfügt. So migrieren Sie Speicherobjekte zu einer anderen Appliance im Cluster: Schritte 1.

  • Seite 132: Anhang G: Erneutes Initialisieren Des Systems

    Erneutes Initialisieren des Systems Erfahren Sie, wie das gesamte System auf die ursprünglichen Standardwerkseinstellungen zurückgesetzt wird. Themen: • Erneutes Initialisieren des Systems Erneutes Initialisieren des Systems Bei der Neuinitialisierung des Systems werden im gesamten System die Standardwerkseinstellungen wiederhergestellt. Sie können das System mithilfe von Serviceskripten neu initialisieren.

Inhaltsverzeichnis
