7.2.

installation sur la canalisation

dangeR
risque de blessure dû à la pression élevée dans l'installation.
• Stopper la circulation du fluide et évacuer la pression avant de
desserrer le raccord.
risque de blessure dû à des températures élevées du fluide.
• Utiliser des gants de protection pour saisir le raccord.
• Stopper la circulation du fluide avant de desserrer le raccord.
risque de blessure dû à la nature du fluide.
• Respecter la réglementation en vigueur en matière de prévention des
accidents et de sécurité relative à l'utilisation de fluides agressifs.
26
Type S020
Installation
7.2.1. recommandations d'installation du
raccord S020 sur la conduite
→
Pour la mesure du pH ou du potentiel d'oxydo-réduction, installer
une dérivation en forme de «U» afin d'éviter le déssèchement de
l'électrode et de permettre la calibration sans stopper le process.

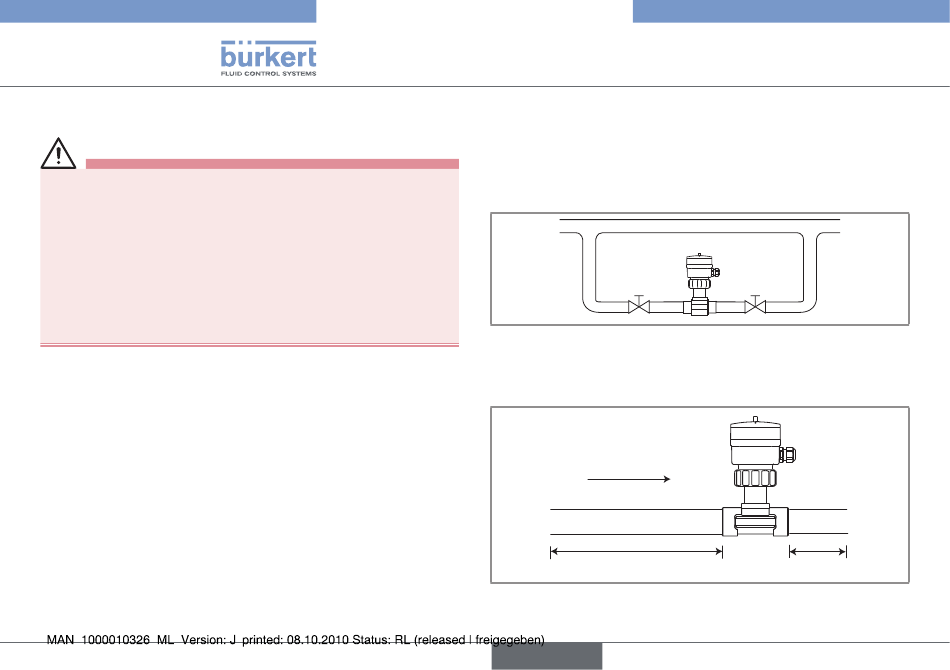

Fig. 7.2 : Installation du raccord en dérivation
→
Pour la mesure du débit, installer le raccord sur la conduite de
sorte que les distances amont (10xDN) et aval (3xDN) minimales
soient respectées, comme l'indique la fig. 7.3.
Sens d'écoulement du fluide
10 x DN
Fig. 7.3 : Distances amont et aval minimales
français
3 x DN
