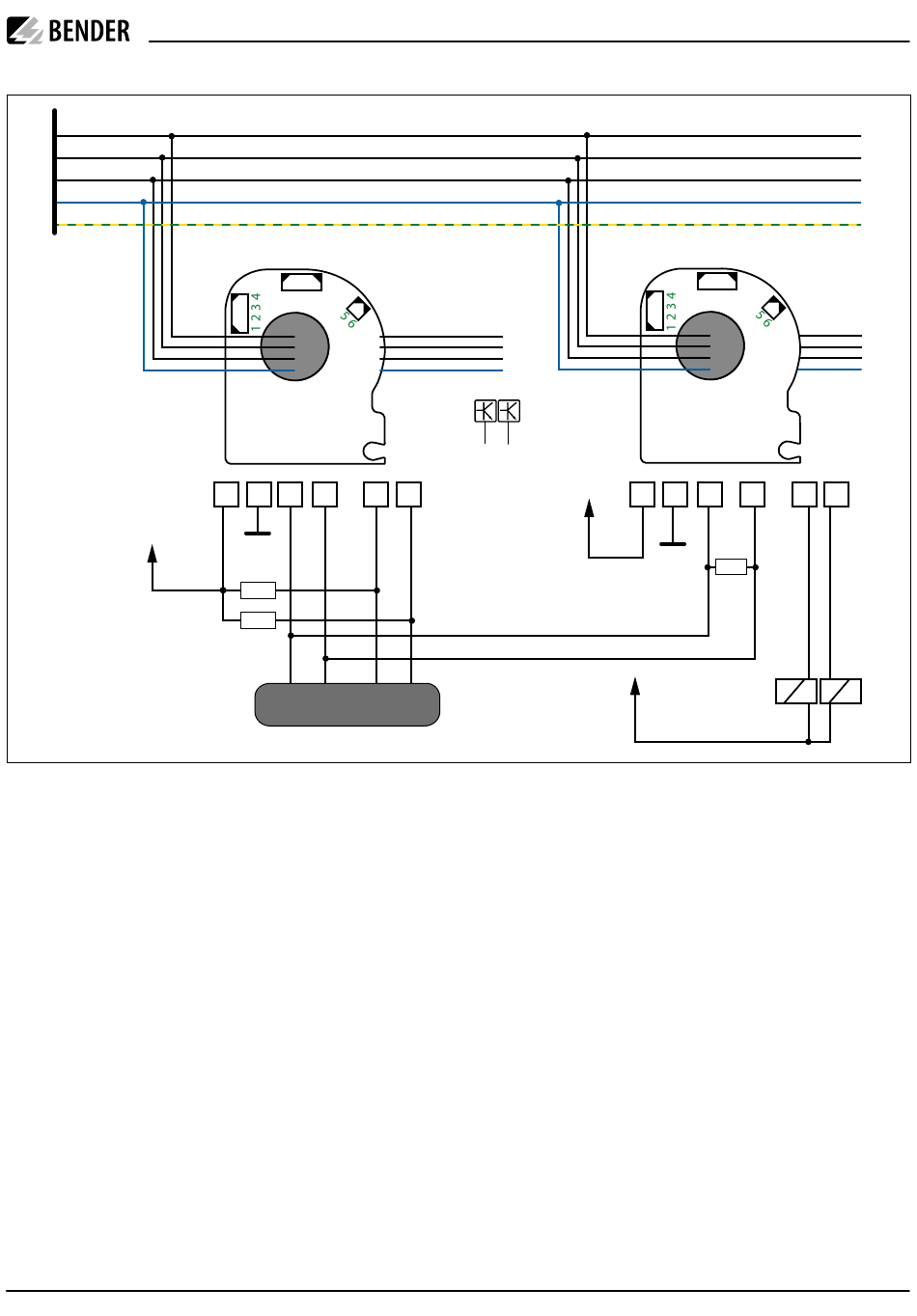

Anschlussbild (Beispiel)
L1
L2
L3
N
PE
Vcc
* Abschlusswiderstand 120 Ω
muss nur beim letzten Gerät in der Kette des RS-485-Busses gesetzt werden.
** Eine externe Schutzbeschaltung ist insbesondere bei induktiven Lasten
erforderlich.
Inbetriebnahme
1. Gerät montieren und anschließen.
2. Gerät mit Modbus-Master verbinden.
3. Modbus-Parameter zwischen Gerät und Master abglei-
chen:
– Standardadresse RCMB132: 100
– Standardbaudrate RCMB132: 19200 bps
– Standardparität RCMB132: 8E1
4. Kommunikation starten, Gerät bei Bedarf parametrie-
ren.
5. Funktionstest ausführen (bei Bedarf, siehe Handbuch).
1 2 3 4
RCMB132-01
1
2
3
4
5
B
A
Vcc
GND
S1
Customer Controller
Wiring diagram (example)
5
6
6
S2
Vcc
* Terminating resistor 120 Ω
must only be set on the last device in the RS-485 bus chain.
** An external protective circuit is especially required for inductive loads.
Commissioning
1. Mount and connect the device.
2. Connect device with Modbus Master.
3. Compare Modbus parameters between device and
Master:
– Standard address RCMB132: 100
– Standard baud rate RCMB132: 19200 bps
– Standard parity RCMB132: 8E1
4. Start communication, parameterise device if required.
5. Perform function test (if necessary, see manual).
RCMB132-01_D00356_00_Q_DEEN /09.2020
1 2 3 4
RCMB132-01
1
2
3
4
Vcc
GND
B
A
*
120 Ω
Vcc
RCMB132-01
5
6
S1
S2
**
3
