18

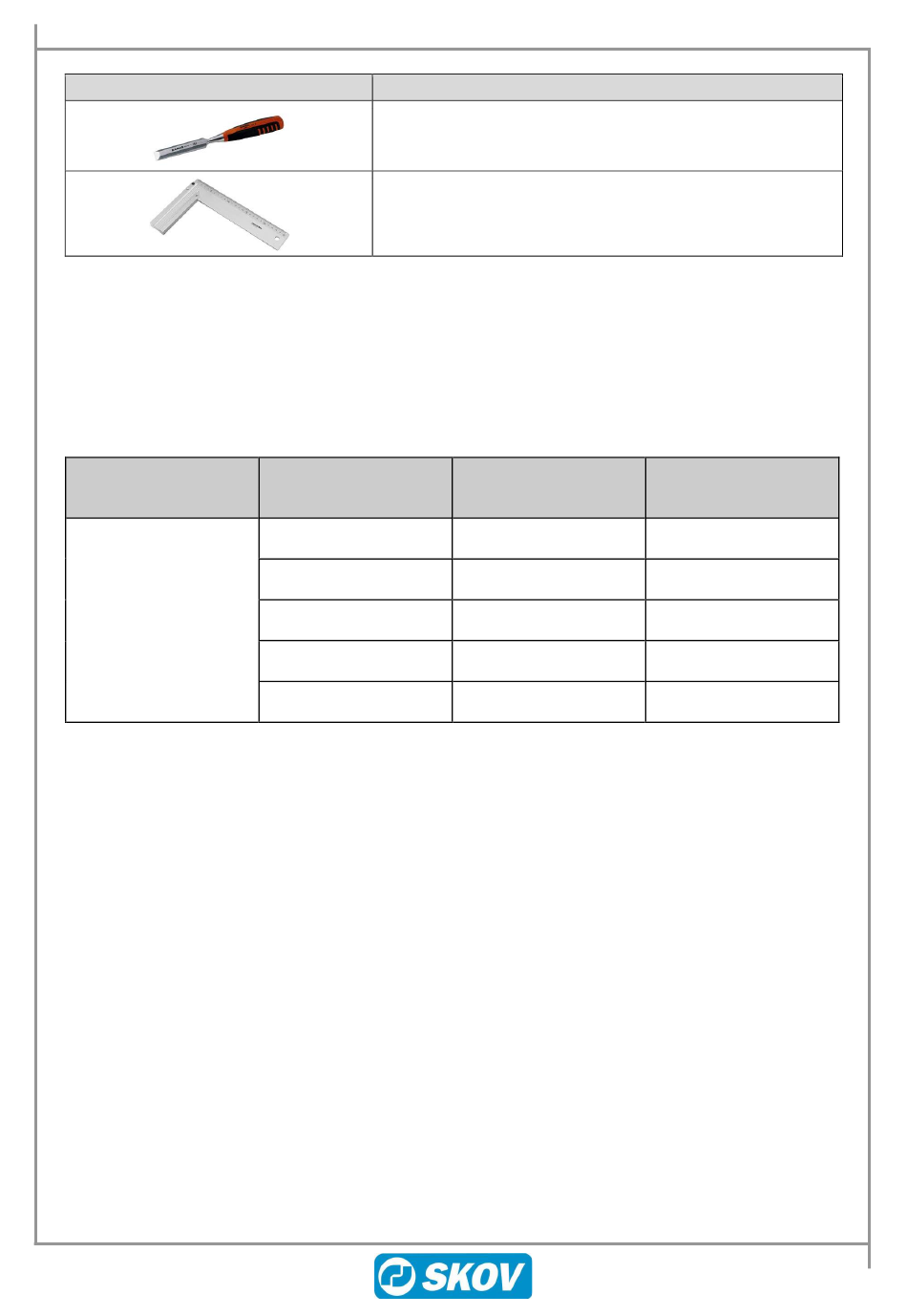

Werkzeug

3.2 Montage von Sandwichplattenschrauben

Um sicherzustellen, dass die Schraube die richtige Verdickung hat und auf der Rückseite den
bestmöglichen Anzug erreicht, ist es wichtig, zunächst einmal das richtige Loch zu bohren. Anschließend
muss die Schraube mit dem korrekten Drehmoment angezogen werden, der wiederum von der Dicke des
Metallteils Ihrer Sandwichwand abhängig ist.
Durchmesser der
Schraube [mm]
5
Beschreibung
Stemmeisen
Winkel
Blechdicke in der
Sandwichtäfelung [mm]
0,63 - 0,75
0,75 - 0,88
0,88 - 1,00
1,00 - 1,25
1,25 - 1,50
DA 1211/1911 Flanschventil
Größe der Löcher in der
Sandwichtäfelung [mm]
Ø 3,8
Ø 4,1
Ø 4,2
Ø 4,3
Ø 4,4
Montageanleitung
Dichtigkeit Drehmoment
[Nm]
2,5
3,0
3,5
3,5
4,0
