3.7.7 Außenflansch
3.7.8 Einlasstrichter an dem Außenflansch
3.7.9 Einlasstrichter an dem Verlänger
DA 1211/1911 Flanschventil

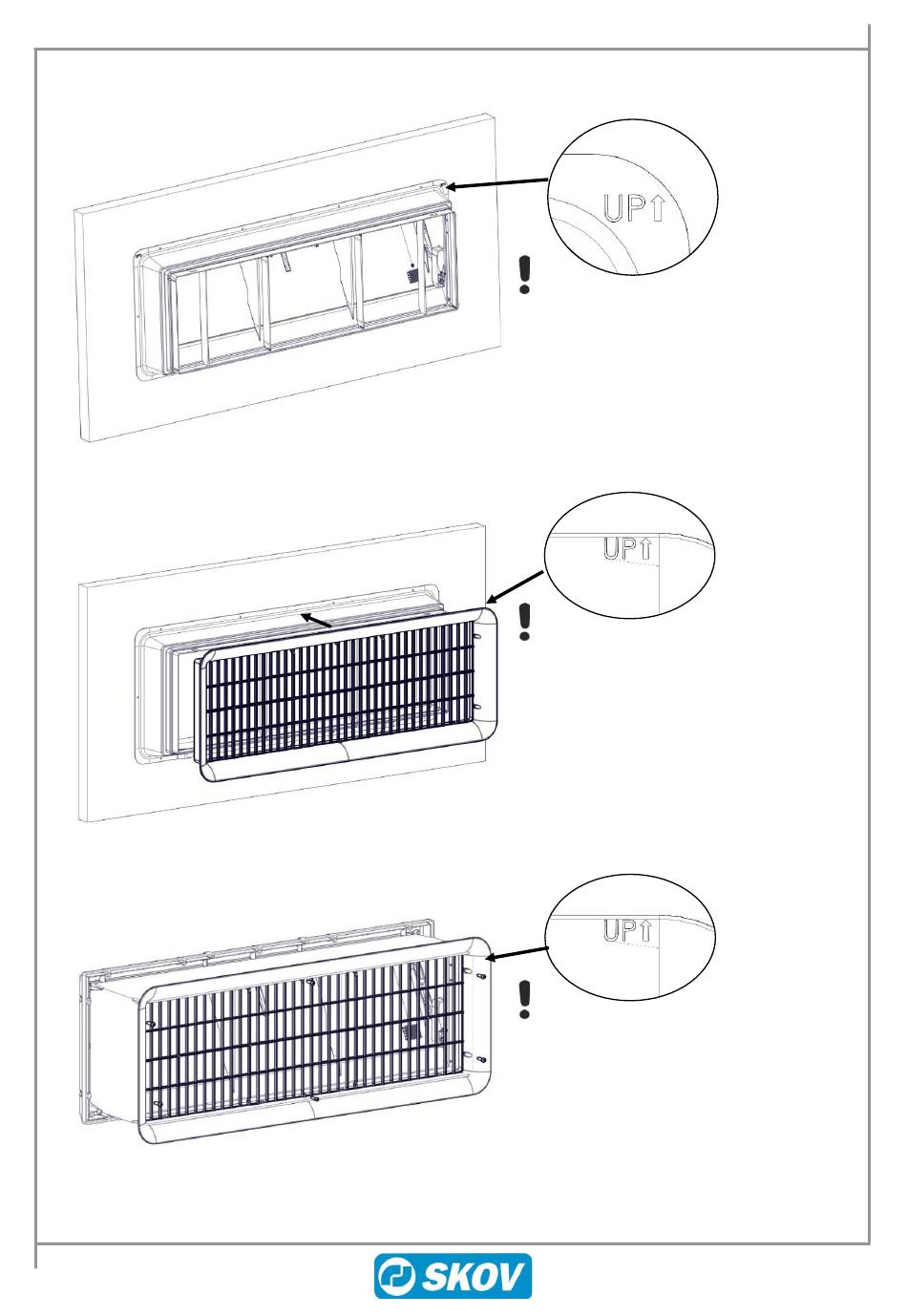

Darauf achten, dass der Pfeil auf dem
Außenflansch nach oben zeigt.
Den Außenflansch an die Wand mit 10
Stck. Blechschrauben 4,8x32 befestigen.
Darauf achten, dass der Pfeil auf dem
Einlasstrichter nach oben zeigt.
Den Einlasstrichter an den Außenflansch
festklicken.
Darauf achten, dass der Pfeil auf dem
Einlasstrichter nach oben zeigt.
Einlasstrichter an den Verlänger mit 6
Stck. Spanplattenschrauben 4x20
montieren.
