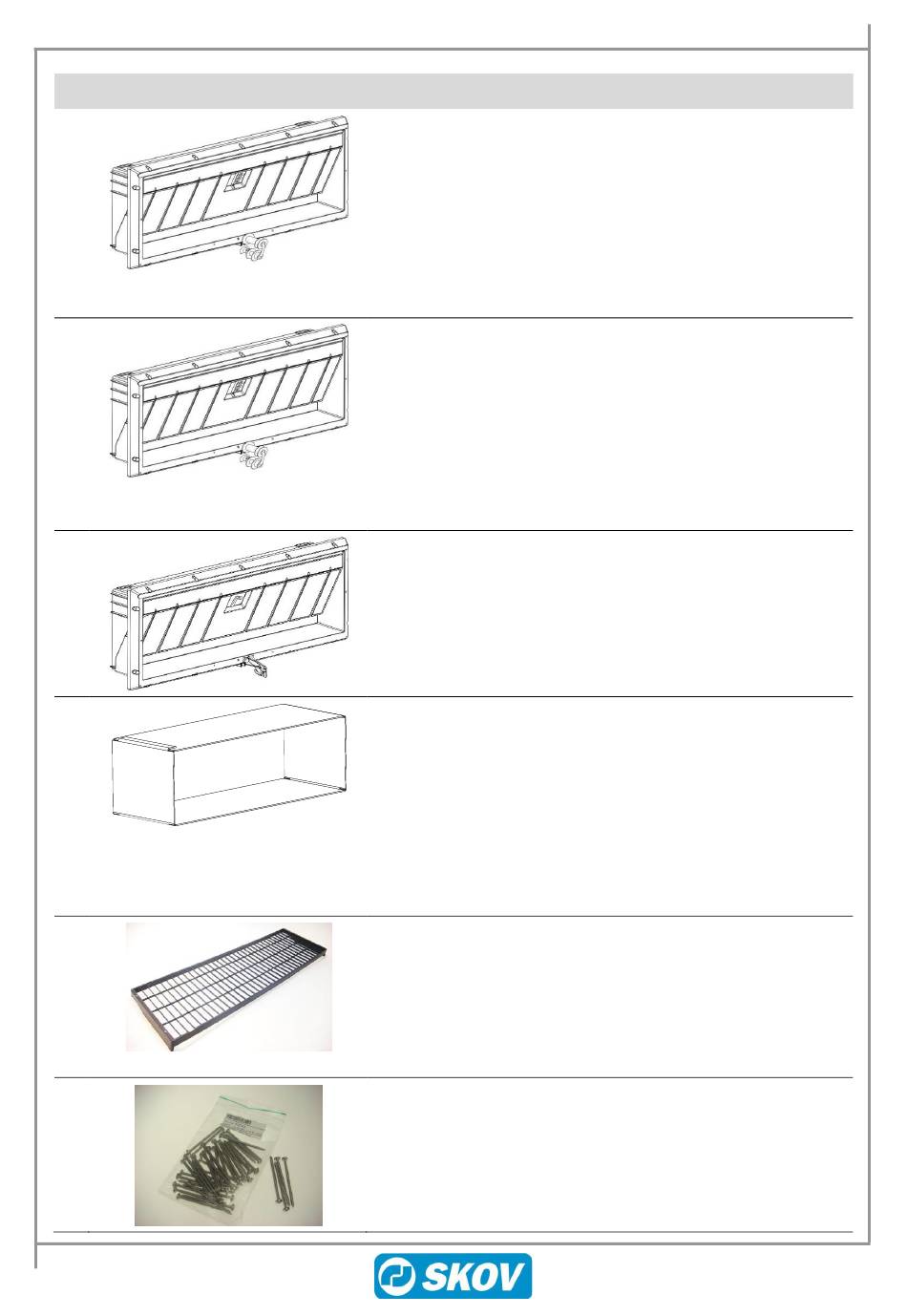

DA 1911 Flanschventil
433161 DA 1911 Flanschventil 11 cm
433130 DA 1911 Flanschventil mit Transp.-Klappe
433169 DA 1911 Flanschventil 11 cm, grobmaschig
Das Ventil wird mit oder ohne grobmaschiges Netz geliefert.
Zusätzlich gibt es eine Variante mit einer transparenten Klappe.
Die Ventilklappe ist isoliert und die Federn bestehen aus Edelstahl.
Das Ventil wird inkl. Bedienungssatz und Teile zur
Differenzierung geliefert.
433131 DA 1911 HP Flanschventil 11 cm grobmaschig
Das Flanschventil wird mit einem grobmaschigen Netz und
verstärkten Federn geliefert.
Die Ventilklappe ist isoliert und die Federn bestehen aus Edelstahl.
Das Ventil wird inkl. Bedienungssatz und Teile zur
Differenzierung geliefert.
Wird verwendet, wenn die Ventile bei einem Unterdruck
zwischen 65 Pa und 80 Pa geschlossen werden sollen.
433165 DA 1911B Flanschventil 11 cm
Bei DA 1911B kann keine Differenzierung eingerichtet werden.
Die Ventilklappe ist nicht isoliert und die Federn sind
galvanisiert.
Das Ventil wird inkl. Bedienungssatz geliefert.
433166 DA 1911 Verlängerstück 20 cm
Einsatz bei Wandmaßen von 12-28 cm.
433167 DA 1911 Verlängerstück 30 cm
Einsatz bei Wandmaßen von 17-38 cm.
433168 DA 1911 Verlängerstück 40 cm
Einsatz bei Wandmaßen von 22-49 cm.
DA 1911 Verlängerstück muss zusammen mit dem
Flanschventil eingesetzt werden.
433164 DA 1911 Netz, grob 65x20mm
Grobmaschiges Netz DA 1911 zur Sicherung gegen das
Eindringen von Vögeln und größeren Tieren.
Lässt sich direkt auf das Ventil und den äußeren Flansch in
Position klicken.
1 Stück pro Ventil.
433043 DA 1211/1911 Schr.satz Flansch 10/5Satz
Für die Montage des Flanschventils DA 1911. Inhalt: 40
Blechschrauben 4,8 x 70 mm, rostfrei.
1 Satz für 5 Ventile.
