Kontrolle der Montage

3.6 Montage des Bediensatzes

3.6.1

Bediensatz mit Differenzierung

522940
526046
526035
Prüfen, dass alle Kanten dicht sind und dass die
Klappe an beiden Enden dicht schließt.
Es wird empfohlen, den Bediensatz vor dem
Einbau des Ventils in die Wand anzubringen.
Der Bediensatz mit Blendpfropfen befindet sich
hinter der Klappe.
522007 DA 1200 Clips für Spannstange
504833 DA 1200 U-Bügel für Spannstange
522007
522940 Nylonseil
526035 DA 1200 Rad
504833
526046 DA 1200 Schloss für U-Bügel

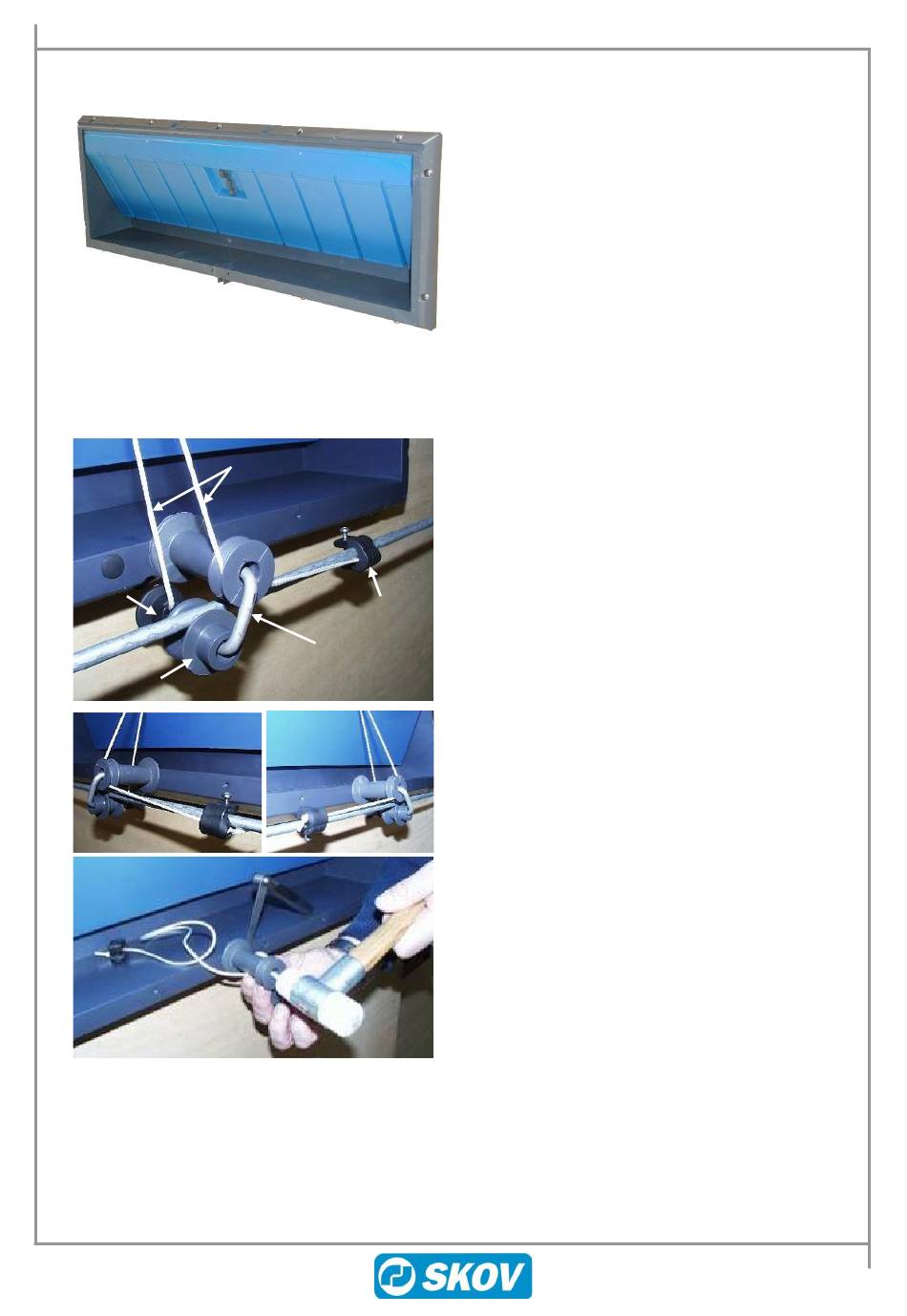

Auf dem Bild ist die Montageform mit Zug an der
rechten bzw. linken Seite zu sehen.
Die Clips sind wie gezeigt anzubringen; die Clips
müssen auf der gesamten Länge der Spannstange
einheitlich angebracht werden.
Den U-Bügel mit Rolle wieder in seine Position
drücken oder mit dem Hammer leicht auf den
Bügel schlagen.
Die große Rolle darf ein Endspiel von ½ bis 1
mm haben.
DA 1211/1911 Flanschventil
Montageanleitung
