20 Montageanleitung

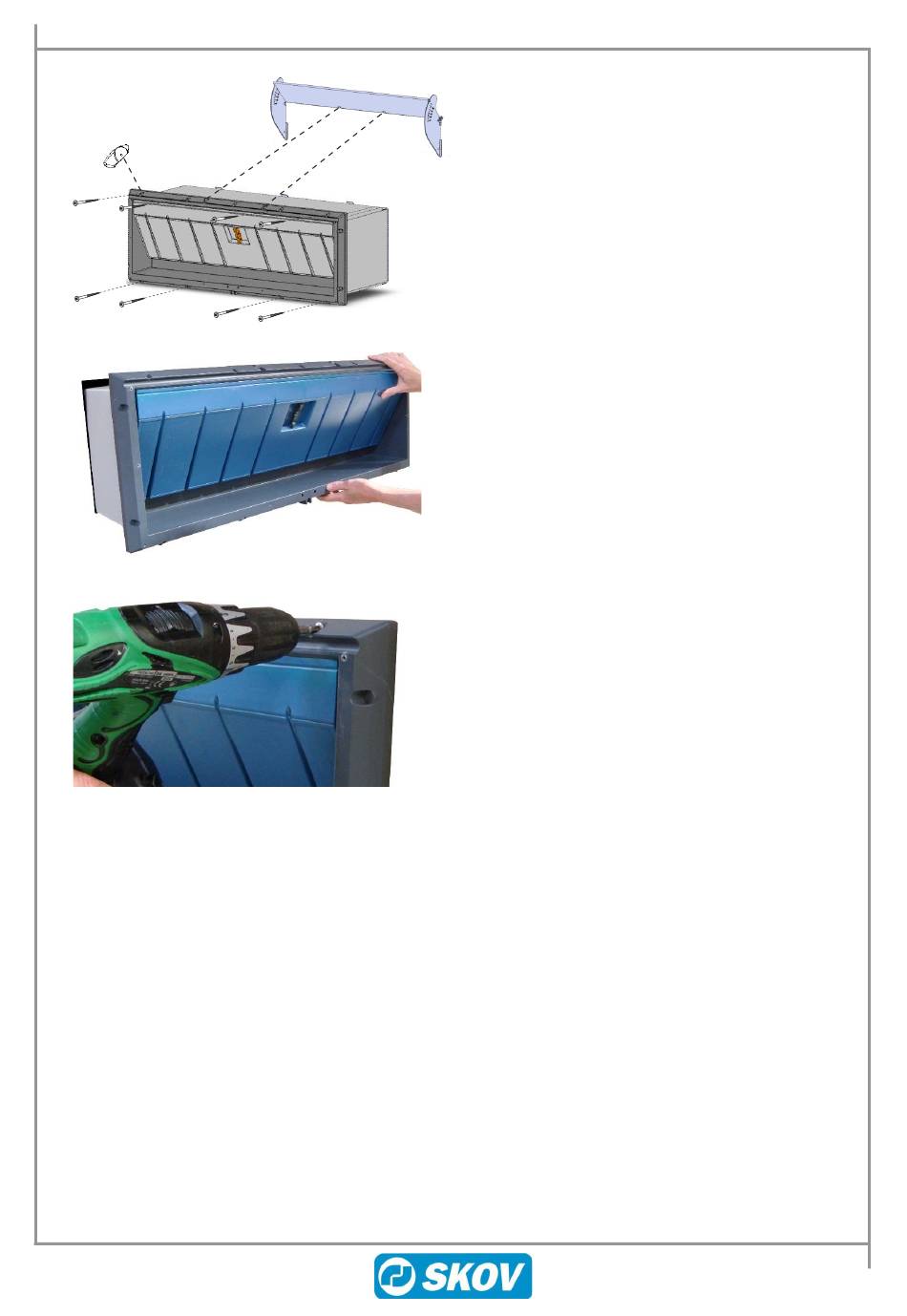

Die Körnermarken im äußeren Rahmen des
Ventils auf Ø6 mm aufbohren.
DA 1911
x8
Es werden acht der 14 Körnermarken genutzt.
Vier im oberen Flansch und vier im unteren
Flansch.
DA 1211
Es werden vier Körnermarken genutzt. Zwei im
oberen Flansch und zwei im unteren Flansch.
Die Löcher zum Kennzeichnen der
Maueröffnungen nutzen.
Das Ventil in der Mitte der Öffnung platzieren.
Das Ventil darf bei der Montage nicht mit Gewalt
in seine Position gebracht werden.
Das Ventil an der Wand mit Schrauben
befestigen.
Körnermarke oder 2 mm Bohrung bei der
Montage in Sandwichpanelen. Materialstärke ≤ 1
mm.
4 mm Bohrung bei der Montage in Stahlprofilen.
Materialstärke ≤ 1 mm ≤ 2 mm.
4,5 mm Bohrung bei der Montage in
Stahlprofilen.
Materialstärke ≤ 2 mm ≤ 4 mm.
Empfohlene Schraube: Blechschraube 4,8x70, A2
Empfohlenes Drehmoment beim Schrauben: 5,1
Nm.
Es muss darauf geachtet werden, dass die
Schrauben nicht zu stark angezogen werden.
DA 1211/1911 Flanschventil
