Skov DA 1211 Montageanleitung Seite 25

Montageanleitung 25

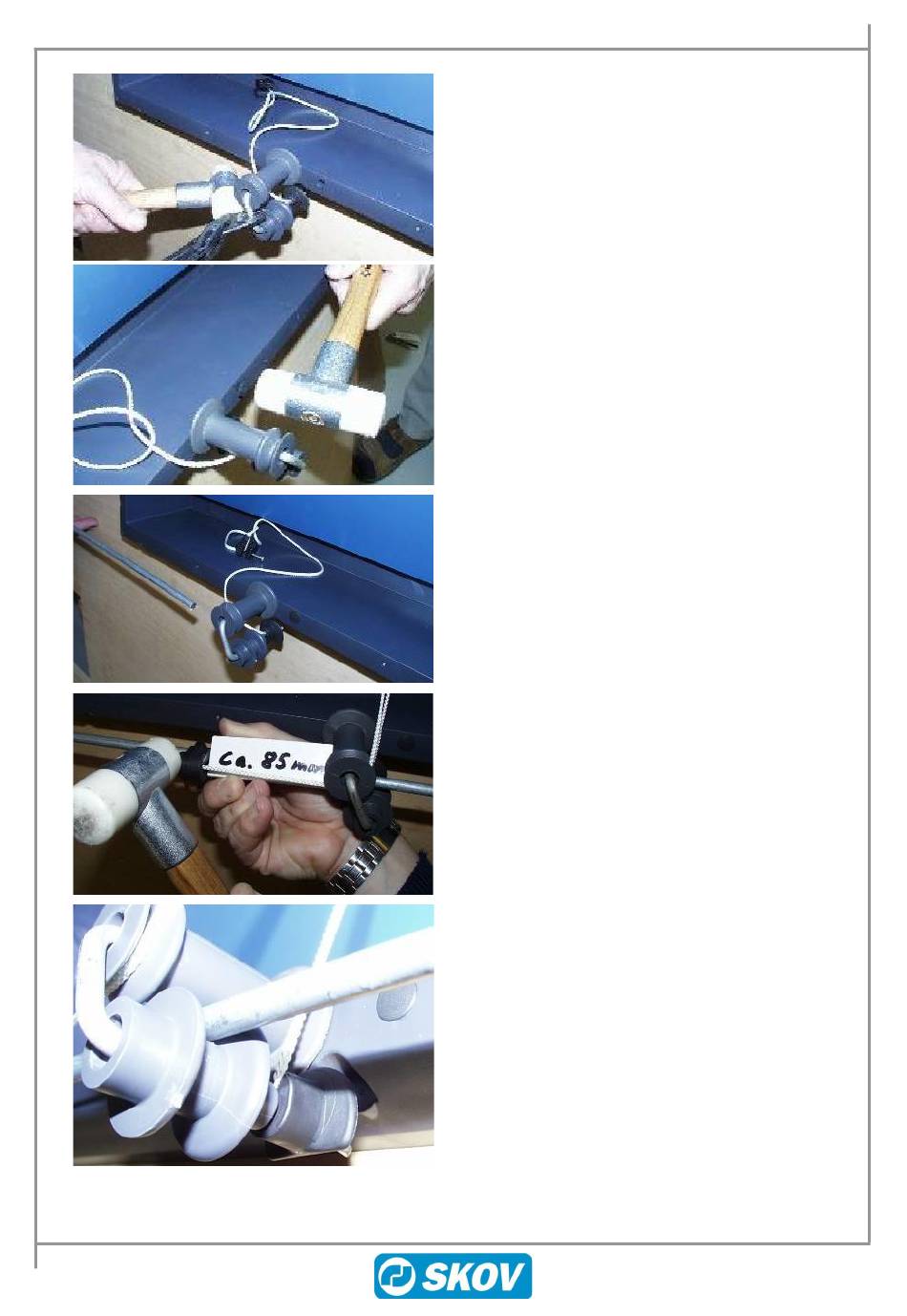

Die Demontage erfolgt am besten mit einer Zange
oder leichten Schlägen mit dem Hammer.
Die mitgelieferten Pfropfen anbringen.
Erst wenn alle Rollen montiert sind, wird die
Spannstange in Position geschoben.
In die Clips an der Spannstange Schrauben
eindrehen.
Die Clips müssen in Bezug auf die Rolle immer
einheitlich angebracht werden, damit möglichst
wenig nachjustiert werden muss. Der Abstand
muss ca. 85 mm bei geschlossener Anlage
betragen.
Die Seilhalterung (526046) so drehen, dass sie
plan auf dem Ventilboden liegt.
Dafür sorgen, dass die Rolle zur Spannstange frei
drehen kann.
DA 1211/1911 Flanschventil
