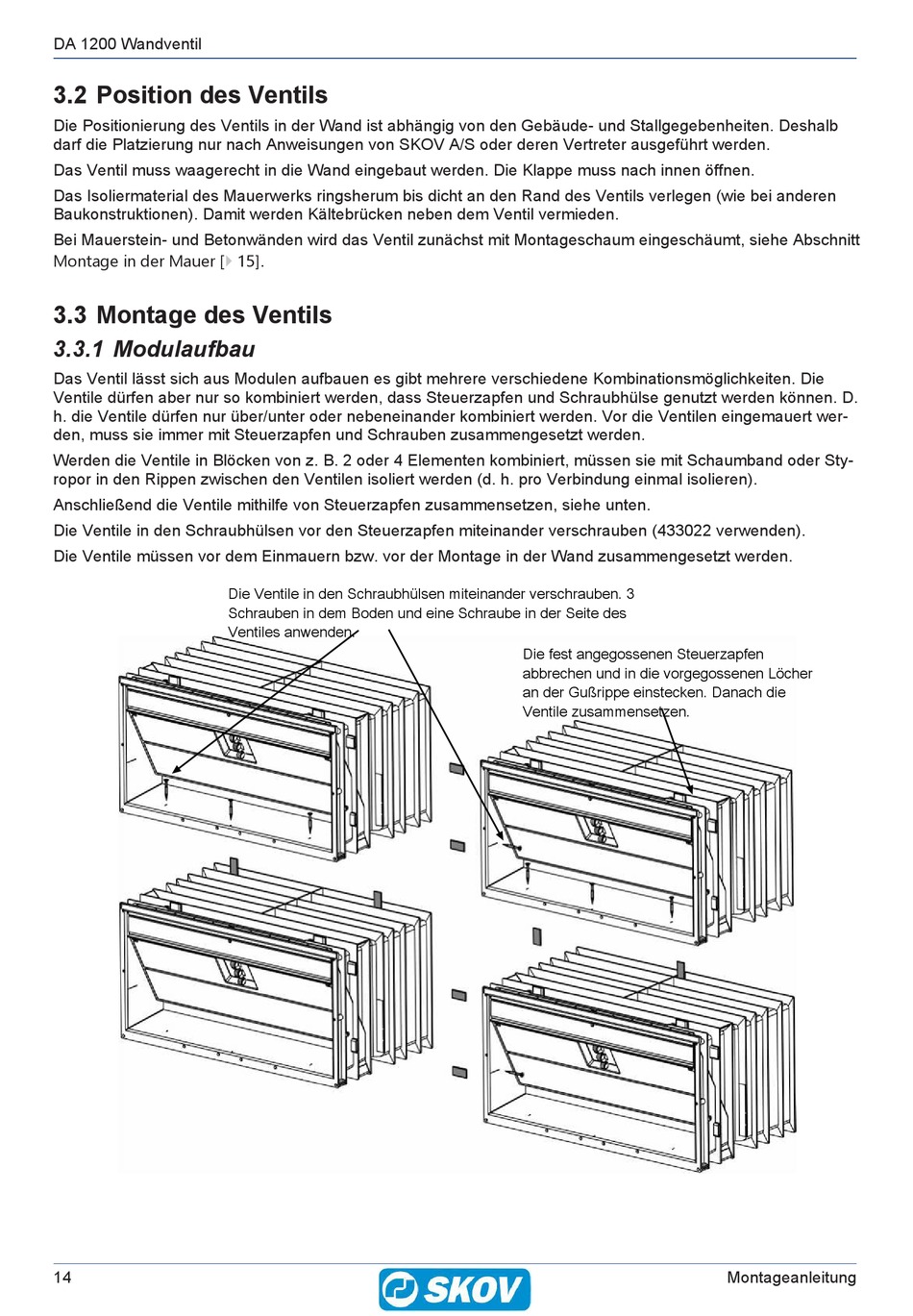

DA 1200 Wandventil

3.2 Position des Ventils

Die Positionierung des Ventils in der Wand ist abhängig von den Gebäude- und Stallgegebenheiten. Deshalb
darf die Platzierung nur nach Anweisungen von SKOV A/S oder deren Vertreter ausgeführt werden.
Das Ventil muss waagerecht in die Wand eingebaut werden. Die Klappe muss nach innen öffnen.
Das Isoliermaterial des Mauerwerks ringsherum bis dicht an den Rand des Ventils verlegen (wie bei anderen
Baukonstruktionen). Damit werden Kältebrücken neben dem Ventil vermieden.
Bei Mauerstein- und Betonwänden wird das Ventil zunächst mit Montageschaum eingeschäumt, siehe Abschnitt
Montage in der Mauer [} 15].

3.3 Montage des Ventils

3.3.1 Modulaufbau

Das Ventil lässt sich aus Modulen aufbauen es gibt mehrere verschiedene Kombinationsmöglichkeiten. Die
Ventile dürfen aber nur so kombiniert werden, dass Steuerzapfen und Schraubhülse genutzt werden können. D.
h. die Ventile dürfen nur über/unter oder nebeneinander kombiniert werden. Vor die Ventilen eingemauert wer-
den, muss sie immer mit Steuerzapfen und Schrauben zusammengesetzt werden.
Werden die Ventile in Blöcken von z. B. 2 oder 4 Elementen kombiniert, müssen sie mit Schaumband oder Sty-
ropor in den Rippen zwischen den Ventilen isoliert werden (d. h. pro Verbindung einmal isolieren).
Anschließend die Ventile mithilfe von Steuerzapfen zusammensetzen, siehe unten.
Die Ventile in den Schraubhülsen vor den Steuerzapfen miteinander verschrauben (433022 verwenden).
Die Ventile müssen vor dem Einmauern bzw. vor der Montage in der Wand zusammengesetzt werden.
14
Die Ventile in den Schraubhülsen miteinander verschrauben. 3
Schrauben in dem Boden und eine Schraube in der Seite des
Ventiles anwenden.
Die fest angegossenen Steuerzapfen
abbrechen und in die vorgegossenen Löcher
an der Gußrippe einstecken. Danach die
Ventile zusammensetzen.
Montageanleitung
