Montageanleitung
3.7.2

Luftrichtungsplatte

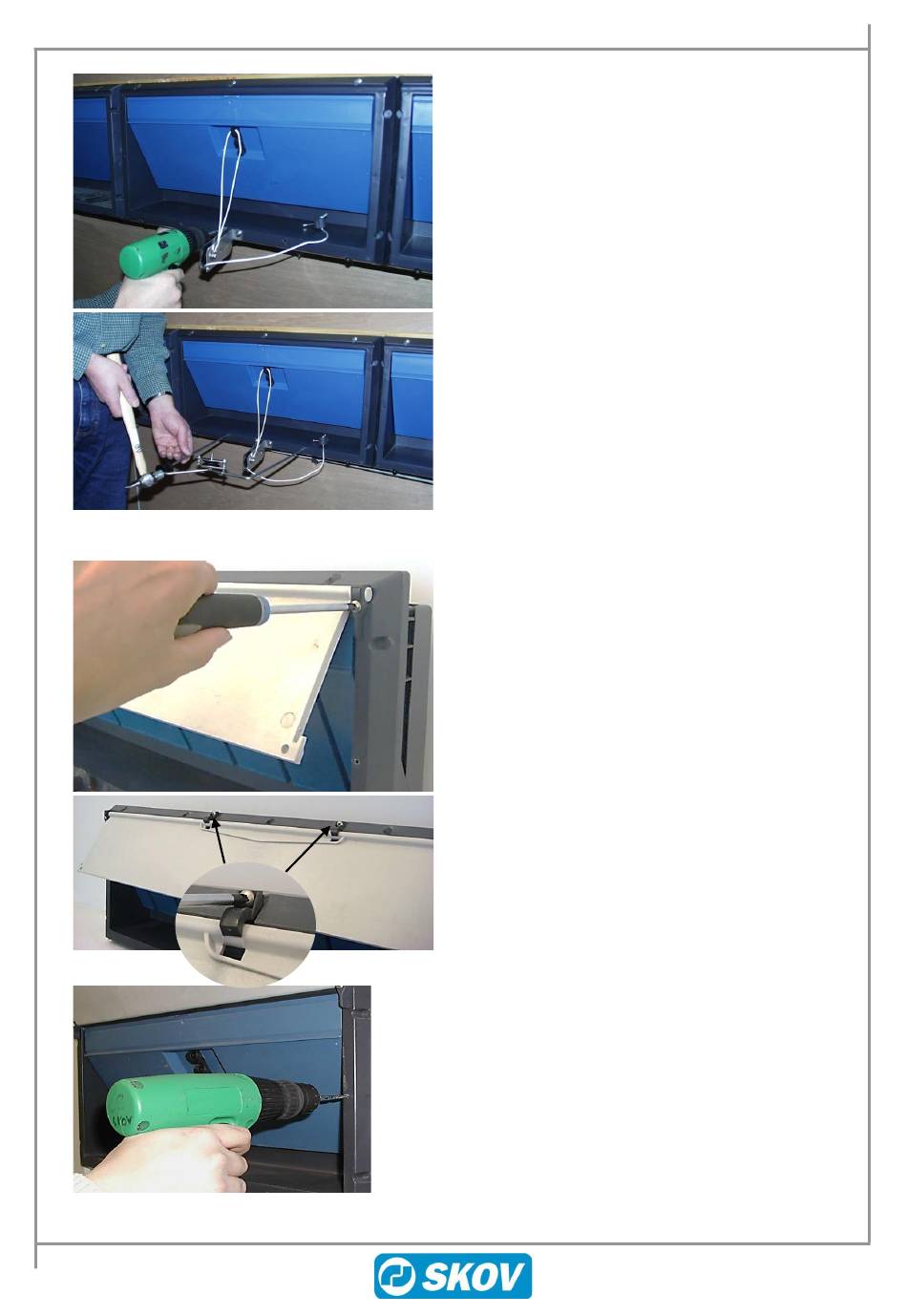

Ventilbeschläge montieren.
Den Bügel für den Auslegerarm wie auf dem Bild
gezeigt montieren.
Das Seil wie in Abschnitt 3.6 gezeigt justieren.
Den Halter an der Luftrichtungsplatte an der
einen Seite anklicken.
Den Halter an das Ventil mit einer 6 x 30 mm
Schraube an einer Seite des Ventils anbringen.
Siehe Körnermarke.
Auf der anderen Seite des Ventils auf gleiche
Weise vorgehen.
Die beiden Topbeschläge montieren mit einer
5 x 30 mm Schraube (gilt nur bei DA 1911).
2 Bohrungen Ø4,4 × 25 mm laut Kennzeichnung
bohren. Eine Bohrung an jeder Seite des
Wandventils.
DA 1211/1911 Flanschventil
31
