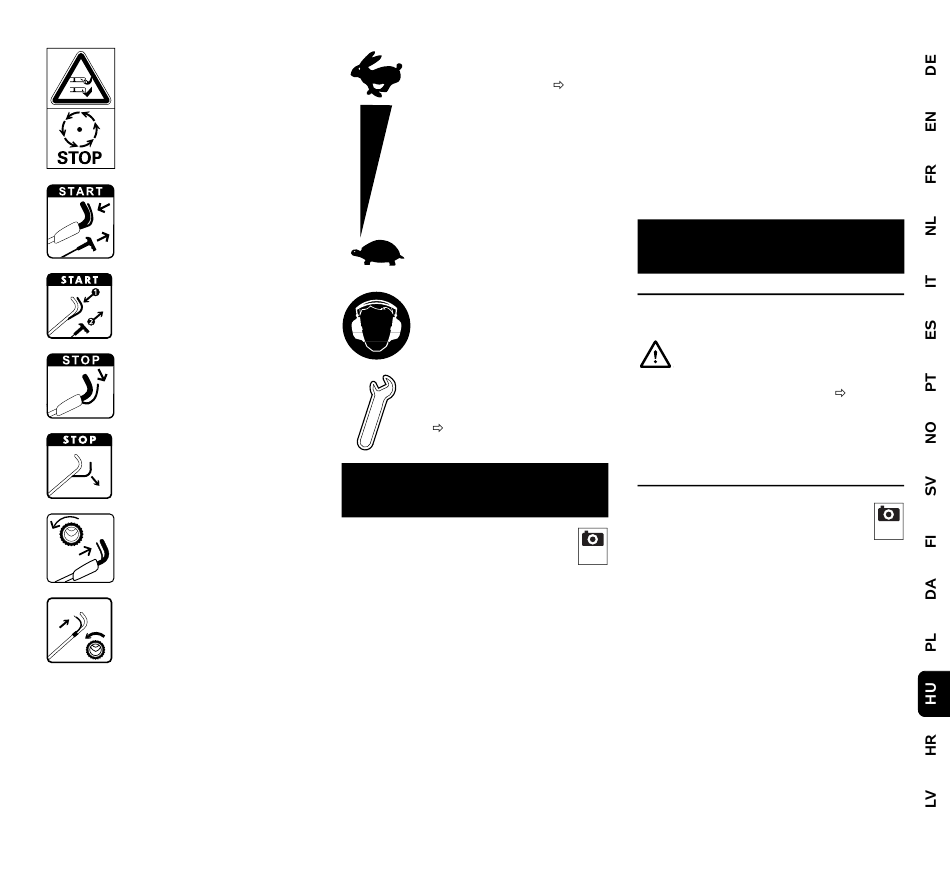

Sérülésveszély!
A kezünket és lábunkat
tartsuk távol a késektől!
A vágószerkezet a leállítás
után néhány másodpercig
még forog (a benzinmotor
fékje/késfék).
MB 4 R, MB 4 RT,
MB 4 RV:
Indítsuk be a benzinmotort.
MB 4 RTP:
Indítsuk be a benzinmotort.
MB 4 R, MB 4 RT,
MB 4 RV:
Állítsuk le a benzinmotort.
MB 4 RTP:
Állítsuk le a benzinmotort.
MB 4 RT, MB 4 RV:
Kapcsoljuk be a
kerékhajtást.
MB 4 RTP:
Kapcsoljuk be a
kerékhajtást.
0478 111 9929 B - HU
All manuals and user guides at all-guides.com
MB 4 RV:
Állítsuk be a
menetsebességet. (
MB 4 RTP:
Munka közben viseljünk
hallásvédőt.
A szervizelési pozíció
jelölése a
rögzítőszegmensen.
( 12.1)
6. Szállítási terjedelem
Jel Megnevezés
A Alapgép tolókarral
−
Használati utasítás
−
A benzinmotor használati
utasítása
MB 4 R, MB 4 RT, MB 4 RV:
B Kábelkapocs
C Félgömbfejű csavar
D Gyorsan állítható rögzítőkar
E Védőhüvely
Jel Megnevezés
11.3)
MB 4 RTP:
B Kábelkapocs
F Félgömbfejű csavar
G Biztosító alátétek
H Önbiztosító anyacsavar
I Védőhüvely
7. A gép összeszerelése
7.1 Általános rész
Sérülésveszély
Tartsuk be „A biztonság
érdekében" fejezetben foglalt
biztonsági tudnivalókat (
● Az összes leírt munkálat elvégzéséhez
a gépet vízszintes, sík, szilárd talajra
kell helyezni.
7.2 A tolókar felszerelése
(MB 4 R, MB 4 RT, MB 4 RV)
● Helyezzük a védőhüvelyeket (E)
2
a hosszú oldalukkal befelé a tolókar
db
felső részére (1).
1
● Tartsuk a tolókar felső részét (1) a
1
tolókar alsó részéhez (2), majd toljuk át
1
a csavarokat (C) belülről kifelé a
furatokon (3).
● Csavarjuk rá a gyorsan állítható
rögzítőkarokat (D) a csavarokra (C) (a
csavarokból körülbelül egy menetnyi
2
álljon ki), majd hajtsuk fel a
2
rögzítőkarokat.
2
2
db
2
2
2
2
2
4.).
3
