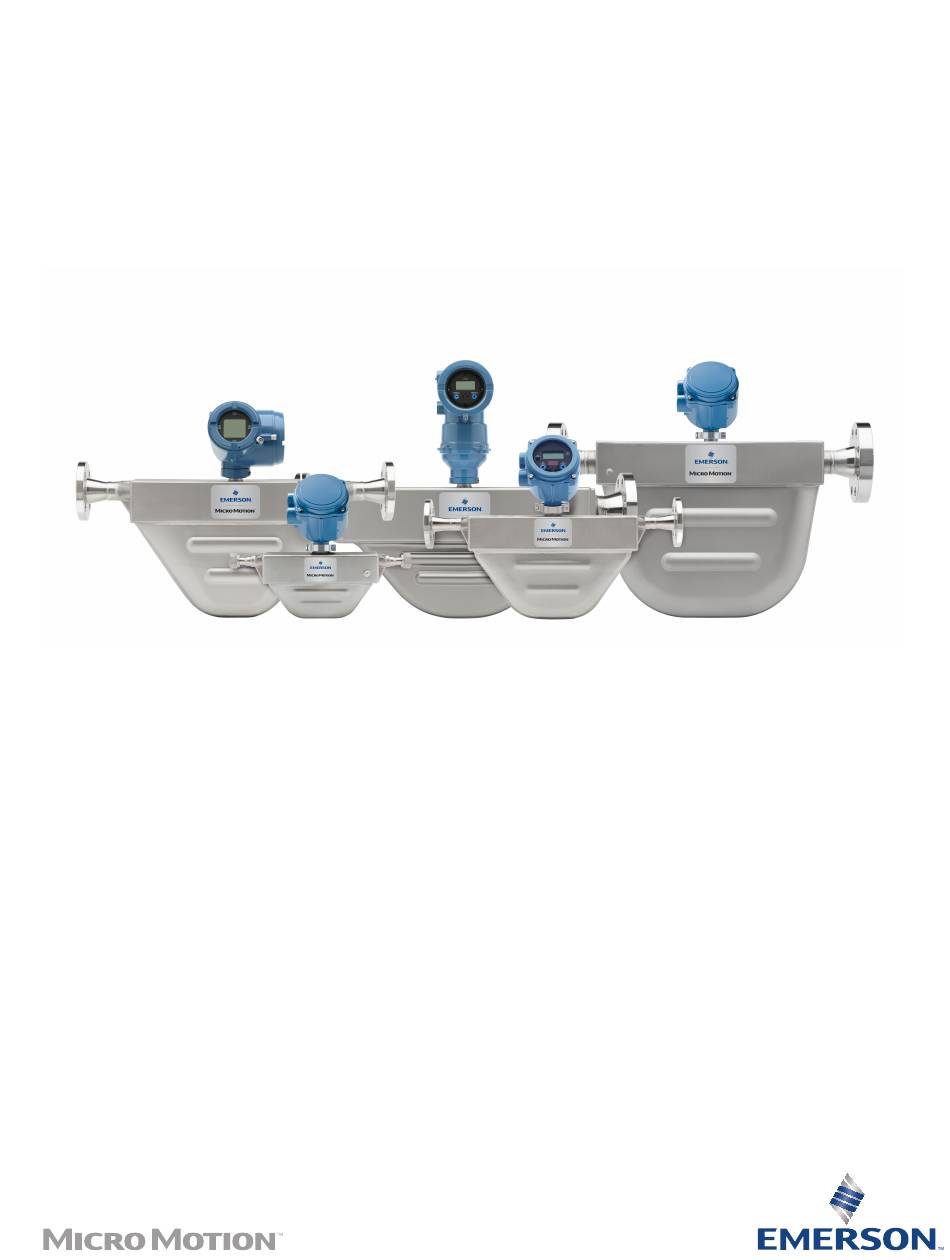

- Seite 1 Installationsanleitung 20002518, Rev BG Dezember 2020 ™ Micro Motion Coriolis-Durchflusssensoren der R-Serie...
- Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundendienst E-Mail: • Weltweit: flow.support@emerson.com •...
- Seite 3 Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Südafrika 800 991 390 Saudi-Arabien 800 844 9564 800 0444 0684...
- Seite 5 Installationsanleitung Inhalt 20002518 Dezember 2020 Inhalt Kapitel 1 Einführung.........................7 1.1 Über dieses Dokument........................ 7 1.2 Gefahrenhinweise........................7 1.3 Zugehörige Dokumentation......................8 Kapitel 2 Planung........................9 2.1 Checkliste für die Installation....................... 9 2.2 Bewährte Verfahren........................10 2.3 Temperaturgrenzen........................10 Kapitel 3 Montage........................13 3.1 Montage des Sensors.........................13 3.2 Installation von abgesetzten Elektroniken..................13 Kapitel 4 Verkabelung der Spannungsversorgung und E/A-Verkabelung des...
- Seite 6 Inhalt Installationsanleitung Dezember 2020 20002518 Micro Motion R-Serie...
- Seite 7 Installationsanleitung Einführung 20002518 Dezember 2020 Einführung Über dieses Dokument Dieses Dokument enthält Informationen über die Planung, Montage, Verkabelung und Erdung des Sensors R-Serie. Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben.
- Seite 8 Dezember 2020 20002518 Zugehörige Dokumentation Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Zusammen mit dem Sensor gelieferte oder unter www.emerson.com/ flowmeasurement verfügbare Dokumentation der Zulassungen für Ex-Bereiche...
- Seite 9 Installationsanleitung Planung 20002518 Dezember 2020 Planung Checkliste für die Installation □ Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der Umgebung, in der das Messsystem installiert werden soll, passt. WARNUNG Die Nichteinhaltung der Zulassungsvorgaben kann zu einer Explosion und in deren Folge zu Personenschäden bis hin zum Tode führen.
- Seite 10 Planung Installationsanleitung Dezember 2020 20002518 Tabelle 2-3: Bevorzugte Sensorausrichtung Bevorzugte Ausrich- Sekundäre bevorzugte Alternative geeignete Prozess tung Ausrichtung Ausrichtung Flüssigkeiten und Schlamm Gase □ Das Messsystem so installieren, dass der Pfeil für die Durchflussrichtung auf dem Sensorgehäuse der tatsächlichen Durchflussrichtung des Prozesses entspricht. (Die Durchflussrichtung ist auch über die Software wählbar.) Bewährte Verfahren Die folgenden Informationen können dabei helfen, optimale Ergebnisse mit dem Sensor...
- Seite 11 • Die Temperaturgrenzen können im Rahmen von Ex-Zulassungen weiter eingeschränkt werden. Siehe die Dokumentation bzgl. Ex-Zulassung, die mit dem Sensor mitgeliefert wird oder unter www.emerson.com/flowmeasurement verfügbar ist. • Die Option, die Elektronik abgesetzt zu montieren, ermöglicht es, das Sensorgehäuse ohne Messumformer, Core-Prozessor oder Anschlussdose zu isolieren und die Temperaturklassifizierung nicht zu beeinträchtigen.
- Seite 12 Planung Installationsanleitung Dezember 2020 20002518 Micro Motion R-Serie...
- Seite 13 Installationsanleitung Montage 20002518 Dezember 2020 Montage Montage des Sensors BEACHTEN • Durch Anheben des Sensors an der Elektronik kann das Gerät beschädigt werden. • Um die Gefahr von Problemen durch Flüssigkeitsansammlungen im Elektronikgehäuse zu reduzieren, bei der Ausrichtung der Messumformer oder Sensor-Anschlussdosen darauf achten, dass die Kabeleinführungen nicht nach oben zeigen.
- Seite 14 Montage Installationsanleitung Dezember 2020 20002518 BEACHTEN Das Distanzstück und die Durchführung stets sauber und trocken halten. Feuchtigkeit oder Verunreinigungen im Distanzstück oder der Durchführung können die Elektronik beschädigen und zu Messfehlern oder Störungen des Durchflussmesssystems führen. Prozedur 1. Die Kunststoffkappe von der Durchführung des Sensors entfernen und dem Recycling zuführen.
- Seite 15 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002518 Dezember 2020 Verkabelung der Spannungsversorgung und E/A- Verkabelung des Messumformers Verkabelungsoptionen Die Vorgehensweise zur Verkabelung richtet sich nach der vorhandenen Elektronikoption. Tabelle 4-1: Vorgehensweise zur Verkabelung entsprechend der Elektronikoption Elektronikoption Vorgehensweise zur Verkabelung Integrierter Messumformer Der Messumformer ist bereits mit dem Sensor verbunden.
- Seite 16 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Dezember 2020 20002518 WARNUNG Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild des Sensors zu der Umgebung, in der der Sensor installiert werden soll, passt. Installationen, die nicht den Anforderungen nach Eigensicherheit im Ex-Bereich entsprechen, können zu einer Explosion und in deren Folge zu ernsthaften Personenschäden bis hin zum Tode führen.
- Seite 17 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002518 Dezember 2020 4. Die Beidrähte abschneiden und an beiden Enden des Kabelschutzrohrs frei hängen lassen. 4.2.3 Vorbereitung eines Kabels mit vom Anwender bereitgestellten Kabelverschraubungen Prozedur 1. Den Core-Prozessor mithilfe eines Schlitzschraubendrehers entfernen. 2.
- Seite 18 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Dezember 2020 20002518 5. Den größten Teil des Schirms entfernen. Option Bezeichnung NPT-Kabelverschraubung Alles bis auf 19 mm entfernen M20-Kabelverschraubung Alles bis auf 13 mm entfernen 6. Die Beidrähte zweimal um die Abschirmung wickeln und die überstehenden Enden der Beidrähte abschneiden.
- Seite 19 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002518 Dezember 2020 Option Bezeichnung A. Abschneiden 8. Für den Zusammenbau der Kabelverschraubung die Abschirmung oder den Geflechtschirm zurück über den Klemmeinsatz und 3 mm über den O-Ring falten. A. Zurückgefaltete Abschirmung 9.
- Seite 20 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Dezember 2020 20002518 A. Anschlussklemme 1 (Spannungsversorgung +): rot B. Anschlussklemme 2 (Spannungsversorgung -): schwarz C. Anschlussklemme 3 (RS-485/A): weiß D. Anschlussklemme 4 (RS-485/B): grün • Beim Anschluss an einen Core-Prozessor mit erweitertem Funktionsumfang die folgenden Abbildungen und Anschlüsse verwenden: A.
- Seite 21 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002518 Dezember 2020 3. Die Schrauben der Abdeckung mit den folgenden Anzugsmomenten anziehen: • Aluminiumgehäuse: 1,13 N m bis 1,47 N m • Edelstahlgehäuse: mindestens 2,15 N m Wenn die Abdeckung korrekt aufliegt, besteht zwischen der Abdeckung und der Basis keine Lücke.
- Seite 22 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Dezember 2020 20002518 Micro Motion R-Serie...
- Seite 23 Installationsanleitung Erdung 20002518 Dezember 2020 Erdung Das Messsystem muss im Einklang mit den vor Ort geltenden Normen geerdet werden. Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Die folgenden Richtlinien sind für die Erdung zu verwenden: •...
- Seite 24 Erdung Installationsanleitung Dezember 2020 20002518 Micro Motion R-Serie...
- Seite 25 Installationsanleitung Spülen des Sensorgehäuses 20002518 Dezember 2020 Spülen des Sensorgehäuses Voraussetzungen Vor der Durchführung des Spülvorgangs muss sichergestellt werden, dass Folgendes verfügbar ist: ™ • Teflonband • Ausreichend Argon- oder Stickstoffgas zum Spülen des Sensorgehäuses Wenn ein Spülanschlussverschluss am Sensorgehäuse geöffnet wird, muss das Gehäuse erneut gespült werden.
- Seite 26 Spülen des Sensorgehäuses Installationsanleitung Dezember 2020 20002518 4. Die Stickstoff- oder Argongasversorgung am Eingangsspülanschluss anschließen oder die Eingangsspülleitung öffnen. Den Ausgangsanschluss geöffnet lassen. BEACHTEN • Vorsichtig vorgehen, um das Eindringen von Schmutz, Feuchtigkeit, Rost und anderen Verunreinigungen in das Sensorgehäuse zu vermeiden. •...
- Seite 27 Installationsanleitung Spülen des Sensorgehäuses 20002518 Dezember 2020 Bruch der Messrohre auftreten sollte. Einige Anwender schließen eine Leitung an die Berstscheibe an, um vorhandenes Prozessmedium abzuleiten. Weitere Informationen über Berstscheiben sind über den Kundenservice erhältlich. Die Berstscheiben immer installiert lassen. Wenn eine Berstscheibe vom Sensorgehäuse entfernt wird, muss das Gehäuse erneut gespült werden.
- Seite 28 2020 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind...
