FERRO neXt Teil 2 Übersicht, Bedienung und Service
Baugruppenbeschreibung
11 Baugruppenbeschreibung
Die FERRO neXt besteht aus den in den folgenden Kapiteln beschriebenen Hauptkomponenten.
11.1 Baugruppe Schaltschrank
1
2
3
6
7
8
9
10
11
12

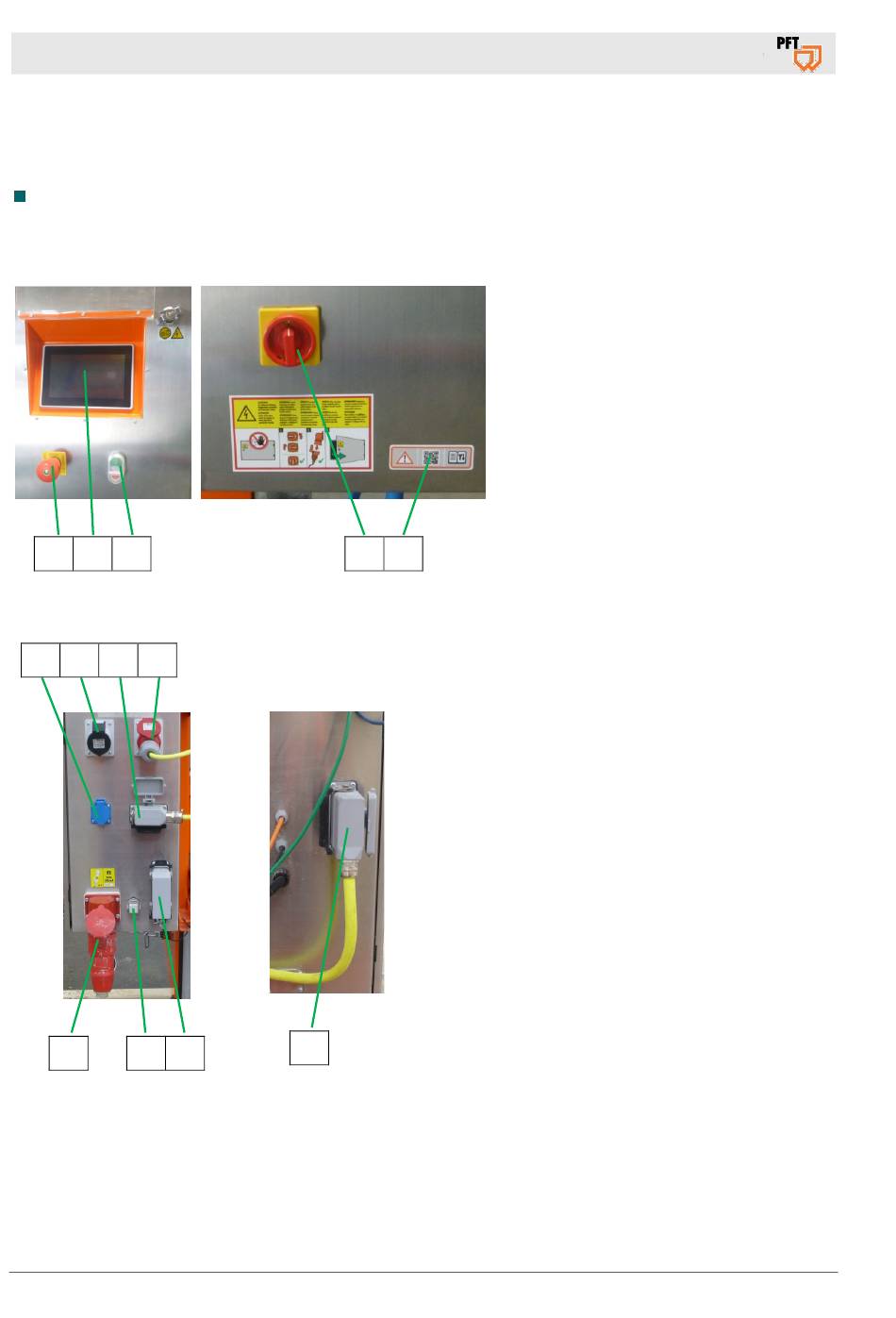

Abb. 15: Baugruppe Schaltschrank
24
4
5
13
1. NOT-HALT Drucktaster
2. Display für Programmauswahl
3. Drucktaster Steuerspannung „EIN/AUS"
(Anlage quittieren)
4. Hauptschalter ist gleichzeitig Not-Aus-
Schalter
5. QR CODE
6. Steckdose 230V Dauerstrom
7. Anschluss Getriebemotor für
Zellenradschleuse
8. Anschluss für Mischermotor
9. Anschluss für Rüttler
10. Hauptstromanschluss
11. Anschluss für Fernsteuerkabel
12. Blindstecker Fernbedienung, Anschluss
für Kabeltrommel Fernbedienung,
Empfänger für Funkfernsteuerung
(Optional)
13. Anschluss für Pumpenmotor
