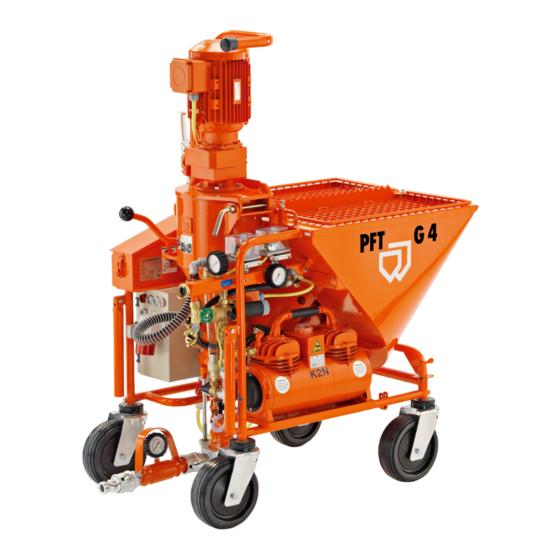

PFT G 4 Betriebsanleitung
Mischpumpe
Vorschau ausblenden
Andere Handbücher für G 4:
- Betriebsanleitung (72 Seiten) ,
- Bedienungsanleitung (52 Seiten) ,
- Betriebsanleitung (32 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für PFT G 4
Inhaltszusammenfassung für PFT G 4

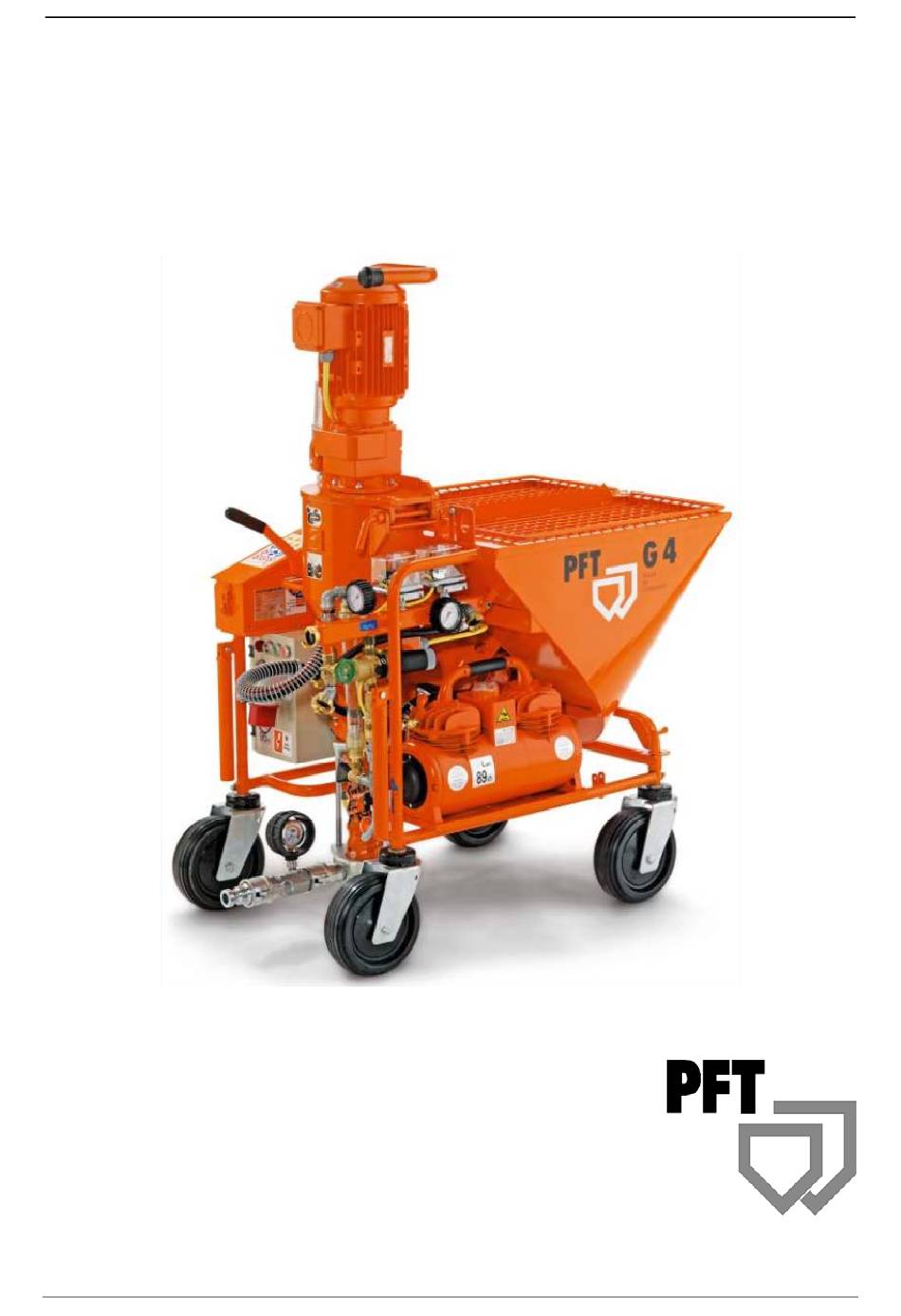

- Seite 1 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 BETRIEBSANLEITUNG (Artikelnummer der Bedienungsanleitung: 00 07 00 75) (Artikelnummer der Maschine – Stückliste 00 06 47 57) MISCHPUMPE PFT G 4 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
- Seite 2 Die Weitergabe dieser Druckschrift, auch in Auszügen, ist ohne unsere schriftliche Genehmigung verboten. Alle technischen Angaben, Zeichnungen usw. unterliegen dem Gesetz zum Schutz des Urheberrechts. Alle Rechte, Irrtümer und Änderungen bleiben uns vorbehalten. © by Knauf PFT GmbH & Co. KG Knauf PFT GmbH & Co.KG...
- Seite 3 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Mischpumpe PFT G 4 ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
-
Seite 4: Inhaltsverzeichnis
Funktionsweise..........................6 Grundlegende Sicherheitshinweise....................7 Allgemeine Sicherheitshinweise....................9 Gefahren und Hinweissymbole ....................11 Beschilderung..........................11 Übersicht G 4: Artikelnummer 00064757 ..................14 Übersicht Schaltschrank: Artikelnummer 00045963 ..............15 Übersicht Wasser/Luftarmatur: Artikelnummer 00008797 ............16 Technische Daten ........................17 Einstellwerte ..........................18 Kontrollieren des Förder- und Rückstaudruckes ................. - Seite 5 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00045963 ........... 44 Ersatzteilliste Schaltschrank: Artikelnummer 00045963 ............. 45 Ersatzteilzeichnung Wasserarmatur Artikelnummer 20102600 ..........46 Ersatzteilliste Wasserarmatur Artikelnummer: 20102600 ............47 Ersatzteilzeichnung Druckerhöhungspumpe AV3 400V Art. Nr. 00094004 ........ 48 Ersatzteilliste Druckerhöhungspumpe AV3 400V Art.
-
Seite 6: Bestimmungsgemäße Verwendung
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Bestimmungsgemäße Verwendung Die PFT G 4 ist eine kontinuierlich arbeitende Mischpumpe für fabrikmäßig vorgemischte und maschinengängige Werktrockenmörtel bis zu einer Korngröße von 3mm. Die Verarbeitungsrichtlinien der Materialhersteller sind immer zu beachten. Funktionsweise Die Mischpumpe PFT G 4 ist eine kontinuierlich arbeitende Mischpumpe für fabrikmäßig vorgemischte Werktrockenmörtel. -
Seite 7: Grundlegende Sicherheitshinweise
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Grundlegende Sicherheitshinweise In der Bedienungsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung. - Seite 8 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 ACHTUNG ! Die Maschine muss immer in perfektem Zustand und gemäß den vorliegenden Gebrauchsanweisungen benutzt werden, unter Beachtung Sicherheits- Gefahrenhinweise. Schäden, Funktionssicherheit beeinträchtigen können, müssen sofort beseitigt werden. ACHTUNG ! Die Benutzer müssen die Gefahr beachten, sich mit ihrer Kleidung und / oder langen Haaren in beweglichen Teilen zu verfangen.
-
Seite 9: Allgemeine Sicherheitshinweise
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- Ausschaltvorgänge, Kontrollanzeigen Signallampen sind gemäß Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern. - Seite 10 Garantieanspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co. KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
-
Seite 11: Gefahren Und Hinweissymbole
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Gefahren und Hinweissymbole Warnung vor heißer Oberfläche! Verhalten: Heiße Oberflächen dürfen nicht ohne Schutzhandschuhe berührt werden. Altöl! Verhalten: Nur Altöl in den Entsorgungscontainer schütten, wenn es sich um reines Öl handelt. (Keine Gemische, wie z.B. Benzin-Ölgemisch, hineinschütten!) Beschilderung Die folgenden Symbole und Hinweisschilder befinden sich im Arbeitsbereich. - Seite 12 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Elektrische Spannung In dem so gekennzeichneten Arbeitsraum dürfen nur Elektrofachkräfte arbeiten. Unbefugte dürfen die gekennzeichneten Arbeitsplätze nicht betreten oder den gekennzeichneten Schrank nicht öffnen. Bewegte Maschinenteile Wartungsarbeiten bei geöffneten Maschinen dürfen nur speziell ausgebildete Fachkräfte durchführen. Solange die Maschine sich bewegt besteht Verletzungsgefahr.
- Seite 13 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Keine Wartungsarbeiten Keine Wartungsarbeiten bei laufender Maschine. Berühren verboten Behältnisse oder Teile können durch das Berühren zerstört werden. Knauf PFT GmbH & Co.KG...
-
Seite 14: Übersicht G 4: Artikelnummer 00064757
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Übersicht G 4: Artikelnummer 00064757 Mischermotor ZF 38 5,5KW 400U/min Motorschutzbügel Schutzgitter mit Sackaufreisser Materialbehälter mit Rahmen G 4 Luftkompressor K2 N mit Anschluss Mörteldruckmanometer Druckabschaltung Schneckenpumpe Twister D6-3 Wasserarmatur Wassereinlauf am Mischrohr... -
Seite 15: Übersicht Schaltschrank: Artikelnummer 00045963
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Übersicht Schaltschrank: Artikelnummer 00045963 1. Wahlschalter Zellenrad Hand-0-Automatik 2. Wahlschalter Wasserpumpe Hand-0- Automatik 3. Kontroll-Lampe LED gelb Drehrichtung 4. Hauptwendeschalter 5. Drucktaster Betrieb "AUS" rot 6. Leuchttaster Betrieb "EIN" grün 7. Drucktaster Wasservorlauf 8. -
Seite 16: Übersicht Wasser/Luftarmatur: Artikelnummer 00008797
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Übersicht Wasser/Luftarmatur: Artikelnummer 00008797 1. Wasseranschluss 2. Manometer Wasser-Betriebsdruck 3. Druckschalter Wasser 4. Druckschalter Luft 5. Luft zum Spritzgerät 6. Manometer Luft-Betriebsdruck 7. Luft von Drucksteuerung Kompressor 8. Druckminderer 9. Magnetventil 10. Ablasshahn 11. -
Seite 17: Technische Daten
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Technische Daten Antrieb Pumpenmotor 5,5 kW Zellenradmotor 0,75 kW Drehzahl Pumpenmotor ca. 400 U/min Zellenradmotor ca. 28 U/min Stromaufnahme Pumpenmotor 11,5 A bei 400 V Zellenradmotor 2,2 A bei 400 V Stromanschluss 400 V Drehstrom 50Hz... -
Seite 18: Einstellwerte
Mischermotor 5,5 kW 11,5 A Drehrichtung Die Mischpumpe PFT G 4 ist mit einem Phasenfolgerelais ausgestattet, welches die Maschine bei falscher Drehrichtung sperrt. Bei Rechtsdrehfeld muss das Sternrad im Uhrzeigersinn drehen. Bei falscher Drehrichtung Hauptwendeschalter in Nullstellung. Durch Schieben des seitlich überstehenden Wahlblättchens zur anderen Seite wird die Drehrichtung geändert. - Seite 19 Neue Pumpenteile sollten vor und nach dem ersten Spritzgang, bei einer Förderschlauchlänge von 10m, einen Förderdruck von 30bar bringen und einen Rückstaudruck von 14bar halten. Um den Rückstaudruck zu kontrollieren, empfehlen wir, den PFT-Druckprüfer mit Kupplung und Ablasshahn (Art.-Nr. 20 21 68 10) zu verwenden.
-
Seite 20: Kontrollieren Des Förder- Und Rückstaudruckes
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Kontrollieren des Förder- und Rückstaudruckes 10 m Förderschlauch anschließen, am Schlauchende den Druckprüfer mit Ablasshahn ankuppeln, Ventil öffnen Maschine einschalten und nur Wasser laufen lassen, bis Wasser am Ablasshahn austritt (Schlauch entlüften lassen),... -
Seite 21: Inbetriebnahme Der Maschine
„Automatik“ – Wasserpumpe läuft synchron zur Mischpumpe ( auch bei Wasserversorgung aus Wasserfass ). ACHTUNG! Die Wasserversorgung der G 4 kann auch aus einem Wasserfass erfolgen. Dabei ist zu beachten, dass ein Saugkorb mit Filtersieb (Artikelnummer 00 00 69 06) vorgeschaltet wird. -
Seite 22: Mischzone Wässern
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Schaltschrank mit Strom versorgen Hauptwendeschalter (1) auf Stellung I Wasservorlauftaste (2) betätigen (Wasserpumpe läuft) Hauptwendeschalter auf Stellung I Leuchtet die rote Kontrolllampe „Drehrichtung ändern“, so muss die Drehrichtung am Hauptwendeschalter geändert werden. Bei falscher Drehrichtung sind folgende Schritte durchzuführen: Der Hauptschalter wird in Nullstellung durch das Schieben des Wahlblättchens nach links oder rechts in eine Voreinstellung arretiert. - Seite 23 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Zur Inbetriebnahme muss der grüne Drucktaster „Betrieb EIN“ wieder betätigt werden. Funktion Zellenradschalter: Das Zellenrad kann auf Stellung: -HAND Zellenrad läuft immer bei angeschlossener und eingeschalteter Maschine. In dieser Stellung kann der Mischzone, bei stehender Pumpe, Material beigegeben werden.
- Seite 24 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Roten Drucktaster „Betrieb AUS“ betätigen (Maschine bleibt stehen). Luftschlauch an Luftarmatur und Spritzgerät ankuppeln. Mörtelschlauch am Spritzgerät anschließen. Alle benötigten Mörtelschläuche miteinander verbinden Vermeidung von Stopfern mit Wasser durchspülen (Wasser nicht in den Schläuchen...
-
Seite 25: Mörtelkonsistenz
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Durch Öffnen und Schließen des Lufthahns am Spritzgerät kann die Maschine nun ein- und ausgeschaltet werden. HINWEIS: Wird ohne Luft gearbeitet (z.B. beim Pumpen von Fließestrich) so wird die Maschine über eine 42V-Fernsteuerung ein- und ausgeschaltet. Hierzu muss der Blindstecker von der Anbausteuerkupplung entfernt und der Steuerstecker der Fernsteuerung angeschlossen werden. -
Seite 26: Maßnahmen Bei Arbeitsende / Reinigung
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Maßnahmen bei Arbeitsende / Reinigung ACHTUNG! Vor Demontage der Schneckenpumpe und Öffnen des Motorkippflansches muss unbedingt darauf geachtet werden, dass Pumpe und Schläuche drucklos sind. Bei Arbeitsende Materialzufuhr (Zellenrad) abschalten, Zellenradschalter (1) auf Stellung "0" drehen Mischrohr leer fahren. - Seite 27 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Gereinigtem Mischwendel einbauen. Beim Einbau der Mischwendel auf richtigen Sitz am Rotor und an der Mitnehmerklaue achten! Motorkippflansch zuklappen und mit Schnellverschluss arretieren. Zur Reinigung werden die Schläuche inklusive Mörteldruckmanometer am Wasserentnahmeventil mit Hilfe des Putzstücks (im Werkzeugbeutel) angeschlossen.
-
Seite 28: Beseitigen Von Schlauchverstopfern
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Beseitigen von Schlauchverstopfern Gemäß Unfallverhütungsvorschrift der Bauberufsgenossenschaft müssen die mit dem Beseitigen von Verstopfungen beauftragten Personen aus Sicherheitsgründen eine Schutzbrille tragen und sich so aufstellen, daß sie von austretendem Mörtel nicht getroffen werden. -
Seite 29: Maßnahmen Bei Wasserausfall
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Zugankerschrauben lösen, Pumpe entfernen, Rotor aus dem Stator herausdrücken und sorgfältig reinigen. Druckflansch oder Nachmischer (ROTOMIX oder ROTOQUIRL) reinigen. Mit Wasser und Spachtel die Mischzone und den Mischwendel säubern. Anschließend die Pumpe komplett zusammenbauen und betriebsbereit herrichten. -
Seite 30: Transport
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Transport Zuerst Hauptstromkabel ziehen, danach alle anderen Kabelverbindungen lösen. ACHTUNG! Vor dem Öffnen der Mörtelkupplungen sicherstellen, dass die Schläuche drucklos sind (Anzeige am Mörteldruckmanometer beachten) Wasserzuleitungen entfernen. Die G 4 besteht aus zwei Einheiten (Mischrohr, Materialbehälter), die... -
Seite 31: Zubehör
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Zubehör PFT Einblashaube E1 für G 4 (Artikelnummer 20 60 02 13) Die PFT Einblashaube dient zur Beschickung der Mischpumpe mit Trockenmaterial mit Hilfe der pneumatischen Förderanlage PFT SILOMAT. PFT Übergabehaube mit Leerlaufsicherung für G 4 (Artikelnummer 20 60 05 00) Die PFT Übergabehaube dient zur Beschickung der Mischpumpe PFT G 4... -
Seite 32: Störung - Ursache - Abhilfe
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Störung – Ursache - Abhilfe Abhilfe Störung Ursache Maschine läuft nicht an! - Wasserzuleitung überprüfen Wasser Wasserdruck zu niedrig - - Schmutzfängersiebe säubern Manometer zeigt weniger als 2,2bar - Druckerhöhungspumpe anschalten Maschine läuft nicht an! - Seite 33 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Maschine schaltet nicht ab - Luftdrucksicherheitsschalter verstellt - Luftdrucksicherheitsschalter oder defekt einstellen - Luftschlauch defekt oder Dichtungen - Luftschlauch auswechseln oder defekt Kompressor überprüfen - Lufthahn am Spritzgerät defekt - Kompressor bringt zu wenig Leistung...
-
Seite 34: Ersatzteilzeichnung Mischrohr Und Getriebemotor
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Mischrohr und Getriebemotor Knauf PFT GmbH & Co.KG... -
Seite 35: Ersatzteilliste Mischrohr Und Getriebemotor
20 42 88 00 CEE-Stecker 7 x 16A 6h rot TYp:21557/B 00 04 11 42 Skintopverschraubung M 25 x 1,5 20 10 29 01 Schutzrohr für Mitnehmerklaue G 4/G 5/HM 200/MONOJET RAL 2004 20 20 78 05 Skt.-Schraube M 8 x 40 DIN 933 verzinkt 20 20 72 00 Sicherungsmutter M8 DIN 985 verzinkt 20 20 78 01 Skt.-Schraube M 8 x 35 DIN 933 verzinkt... -
Seite 36: Ersatzteilzeichnung Materialbehälter Und Rahmen
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Materialbehälter und Rahmen Knauf PFT GmbH & Co.KG... -
Seite 37: Ersatzteilliste Materialbehälter Und Rahmen
20 10 14 01 Deckel Reinigungsöffnung (außen) RAL2004 00 00 23 58 Dichtscheibe Reinigungsöffnung D=173mm 20 10 11 00 Dichtung Auslauföffnung G 4 Moosgummi 20 x 15 x 670 20 10 33 00 Materialbehälter mit Rahmen G 4 RAL2004 Knauf PFT GmbH & Co.KG... -
Seite 38: Ersatzteilzeichnung Zellenrad Und Zellenradgetriebemotor
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Zellenrad und Zellenradgetriebemotor Knauf PFT GmbH & Co.KG... -
Seite 39: Ersatzteilliste Zellenrad Und Zellenradgetriebemotor
Art.-Nr. Bezeichnung 00 07 27 90 Zellenradmutter M24 verzinkt 20 10 15 00 Zellenrad G 4 RAL2004 20 10 18 10 Zellenradbefestigungsteller verzinkt 20 20 91 10 Federring B 12 DIN 127 verzinkt 20 20 99 61 Skt-Schraube M12 x 20 DIN 933 verzinkt 00 04 25 87 Getriebemotor 0,75kW 28U/min ZFQ 38 RAL2004 Knauf PFT GmbH &... -
Seite 40: Ersatzteilzeichnung Pumpeneinheit
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Pumpeneinheit Knauf PFT GmbH & Co.KG... -
Seite 41: Ersatzteilliste Pumpeneinheit
00 10 74 58 Kupplung 35M-Teil mit 1/2" Bohrung 00 09 90 88 Manometer mit Kunststoffeinhausung 0-100 bar 1/2“ Druckmittler VA 00 04 16 64 Druckflansch D-Pumpe G 4 verzinkt 1 1/4“ IG 20 11 87 80 Zuganker M16x360 verz. 1 Satz = 2 Stück... -
Seite 42: Ersatzteilzeichnung Schaltschrank: Artikelnummer 00045963
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00045963 Knauf PFT GmbH & Co.KG... -
Seite 43: Ersatzteilliste Schaltschrank: Artikelnummer 00045963
20 44 45 00 Schlüssel für Schaltschrank 3mm 00 03 62 49 Verschluss Schaltschrank (Doppelbart) 00 04 31 07 Tür G 4 SUPER RAL7032 20 42 72 00 Schuko-Anbausteckdose 16A blau Typ:7130/B 00 04 11 27 Skintopverschraubung M 20 x 1,5 00 04 11 45 Gegenmutter Skintop M 20 x 1,5 00 02 22 25 Schaumgummiblock für Sicherungen... -
Seite 44: Ersatzteilzeichnung Schaltschrank: Artikelnummer 00045963
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Schaltschrank: Artikelnummer 00045963 Knauf PFT GmbH & Co.KG... -
Seite 45: Ersatzteilliste Schaltschrank: Artikelnummer 00045963
CEE-Anbausteckdose 7 x 16A 6h rot Typ 12391/B Flansch 100 x 92mm 20 42 74 00 Neigung 20° 20 42 66 00 CEE-Anbausteckdose 4 x 16A 6h rot Typ:1221/B Flansch 92 x 100 00 02 21 04 Leergehäuse Schaltschrank G 4 RAL7032 Knauf PFT GmbH & Co.KG... -
Seite 46: Ersatzteilzeichnung Wasserarmatur Artikelnummer 20102600
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Wasserarmatur Artikelnummer 00008797 Knauf PFT GmbH & Co.KG... -
Seite 47: Ersatzteilliste Wasserarmatur Artikelnummer: 20102600
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilliste Wasserarmatur Artikelnummer: 00008797 Pos. Anz. Art.-Nr. Bezeichnung 20 44 76 00 Druckschalter Typ FF4-4 0,22-4 bar 00 18 44 74 Verschraubung 3/8“-1/4“ AG-AG Messing 20 10 25 00 Wasser-Luft-Verteilerrohr 00 14 75 67 Geka-Kupplung Nippel 1/2“AG – 45° schräg... -
Seite 48: Ersatzteilzeichnung Druckerhöhungspumpe Av3 400V Art. Nr. 00094004
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Druckerhöhungspumpe AV3 400V Art. Nr. 00094004 Knauf PFT GmbH & Co.KG... -
Seite 49: Ersatzteilliste Druckerhöhungspumpe Av3 400V Art. Nr. 00094004
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilliste Druckerhöhungspumpe AV3 400V Art. Nr. 00094004 Pos. Anz. Art.-Nr. Bezeichnung 00 09 40 04 Druckerhöhungspumpe AV3 400V Direkt kpl. 00 09 93 30 Druckerhöhungspumpe AV3 PQm65 0,5kW 400V Bronze 20 20 36 20 Winkel 1" IG-AG Nr.92 verzinkt 20 20 32 11 Doppelnippel reduziert 1"... -
Seite 50: Ersatzteilzeichnung Luftkompressor K2 N Mit Druckabschaltung
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilzeichnung Luftkompressor K2 N mit Druckabschaltung Knauf PFT GmbH & Co.KG... -
Seite 51: Ersatzteilliste Luftkompressor K2 N Mit Druckabschaltung
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Ersatzteilliste Luftkompressor K2 N mit Druckabschaltung Pos. Anz. Art.-Nr. Bezeichnung 20 13 00 17 Luftkompressor K2 N mit Druckabschaltung unverpackt RAL2004 20 20 20 00 EWO-Kupplung M-Teil 1/4"AG nicht sperrend 20 13 47 00 Dichtring 13 x 20 x 2 20 13 01 06 Verteiler für Druckabschaltung... -
Seite 52: Zeichnung Spritzgerät, Feinputzdüsen, Werkzeugbeutel Und Schläuche
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Zeichnung Spritzgerät, Feinputzdüsen, Werkzeugbeutel und Schläuche Knauf PFT GmbH & Co.KG... -
Seite 53: Liste Spritzgerät, Feinputzdüsen, Werkzeugbeutel Und Schläuche
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Liste Spritzgerät, Feinputzdüsen, Werkzeugbeutel und Schläuche Pos. Anz. Art.-Nr. Bezeichnung 20 19 00 02 Feinputzgerät 25mm LW24, Düse 14mm 00 06 23 83 Feinputzdüse S 14mm Schwarz 20 19 10 00 Feinputzdüse 16mm (VPE = 10 St.) 00 02 16 66 Werkzeugbeutel Mischpumpe/Förderpumpe... -
Seite 54: Schaltplan S163968A
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Schaltplan S163968a Knauf PFT GmbH & Co.KG... -
Seite 55: Schaltplan S163968A
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Schaltplan S163968a Knauf PFT GmbH & Co.KG... -
Seite 56: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach BGR 183 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen. -
Seite 57: Notizen
PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Notizen: Knauf PFT GmbH & Co.KG... - Seite 58 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Notizen: Knauf PFT GmbH & Co.KG...
- Seite 59 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 Knauf PFT GmbH & Co.KG...
- Seite 60 PFT G 4 Betriebsanleitung (RU) Stand 05.2011 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
