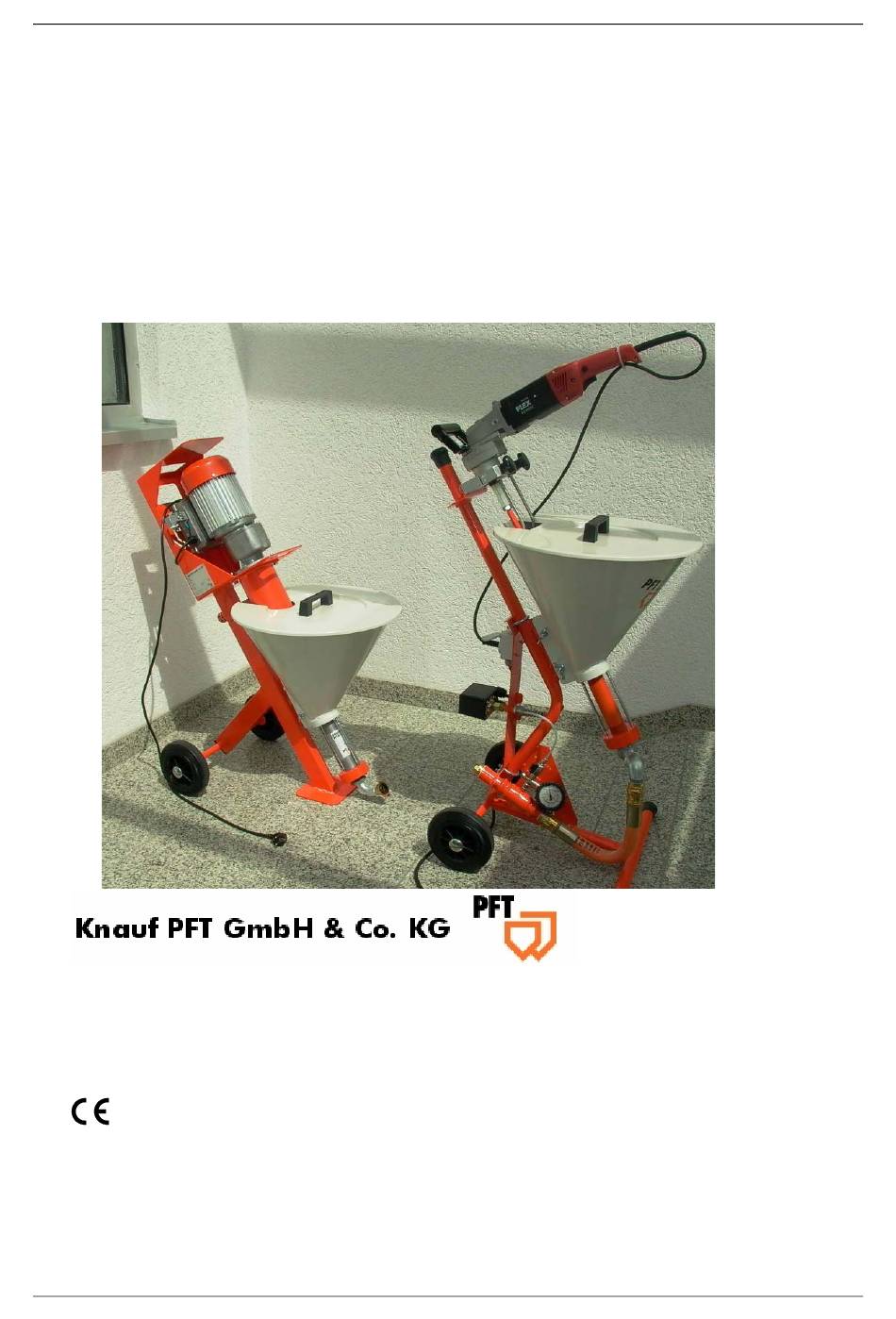

Betriebsanleitung
Förderpumpe
PFT QUICKLI II / QUICKLI Teil 2 Übersicht und Bedienung
Artikelnummer der Betriebsanleitung: : 00 05 17 11
Artikelnummer der Stückliste-Maschine: 00 04 87 37 und 00 06 71 07
Dok-ID: 1340
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Knauf PFT GmbH & Co.KG
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PFT QUICKLI II
Inhaltszusammenfassung für PFT QUICKLI II
- Seite 1 Inhaltsverzeichnis 2007-04-04 Betriebsanleitung Förderpumpe PFT QUICKLI II / QUICKLI Teil 2 Übersicht und Bedienung Artikelnummer der Betriebsanleitung: : 00 05 17 11 Artikelnummer der Stückliste-Maschine: 00 04 87 37 und 00 06 71 07 Dok-ID: 1340 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
-
Seite 2: Sehr Geehrter Pft-Kunde
Herzlichen Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Mischpumpe PFT QUICKLI ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist. -
Seite 3: Inhaltsverzeichnis
Stand 07.2004 Inhaltsverzeichnis Sehr geehrter PFT-Kunde ............................2 Erstinspektion nach Auslieferung .........................2 Inhaltsverzeichnis ..............................3 Übersicht QUICKLI ...............................4 Übersicht QUICKLI II ............................5 Übersicht Getriebemotor QUICKLI II ........................6 Funktionsbeschreibung............................7 Grundlegende Sicherheitshinweise ........................8 Grundlegende Sicherheitshinweise ........................9 Einstellwerte .................................10 Inbetriebnahme..............................11 Zeichnung Mixer und Rahmen ..........................14 Ersatzteilliste Mixer und Rahmen .........................15... -
Seite 4: Übersicht Quickli
3. Ein-Aus 4. Schutzgitter 5. Pumpenwelle 6. Rotor 7. Stator 8. Anschluß zum Reinigen 9. Kugelhahn Druckentlastung (Schlauchstopfer) 10. Kugelhahn Druckwächter Ein-Aus 11. Mörteldruckmanometer 12. Materialschlauch 13. Anschluß zum Spritzgerät 14. Druckwächter 15. Mixeranschlußkabel 16. Hauptstromanschlußkabel Knauf PFT GmbH & Co.KG... -

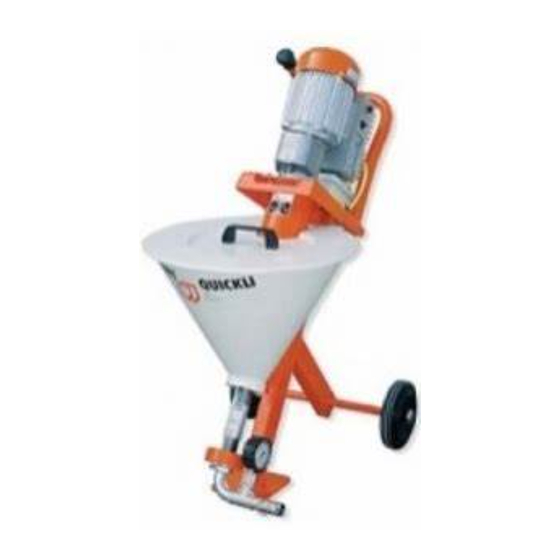

Seite 5: Übersicht Quickli Ii
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Übersicht QUICKLI II 1. Schutzrohr mit Schutzgitter 2. Materialbehälter 3. Rotor und Stator 4. Anschluß Materialschlauch 5. Anschlußkabel 230 V 6. Rahmen 7. Feststellschraube für Motorschutzblech 8. Frequenzumformer 9. Motorschutzblech 10. Getriebemotor Knauf PFT GmbH & Co.KG... -
Seite 6: Übersicht Getriebemotor Quickli Ii
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Übersicht Getriebemotor QUICKLI II 1. Vorwärts - Rückwärts 2. Motordrehzahl Materialmenge 3. Anschluß Fernsteuerung Blindstecker 4. Motoranschlußkabel Knauf PFT GmbH & Co.KG... -
Seite 7: Funktionsbeschreibung
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Funktionsbeschreibung Die Förderpumpe PFT QUICKLI ist eine kleine Förderpumpe mit elektronisch stufenlos regelbarem 1500 W Direktantrieb. Die Maschine ist geeignet zum auftragen von Dispersions- und Kalkfarben und ähnliche Materialien mittels Farbrolle. Achtung! Beachten Sie bitte die Verarbeitungsrichtlinien der Materialhersteller. -
Seite 8: Grundlegende Sicherheitshinweise
Um Ihnen die Bedienung unserer Maschinen so leicht wie möglich zu machen, möchten wir Sie kurz mit den wichtigsten Sicherheitsregeln vertraut machen. Wenn Sie diese beachten, werden Sie lange mit unserer Maschine sicher und qualitätsgerecht arbeiten können. Knauf PFT GmbH & Co.KG... -
Seite 9: Grundlegende Sicherheitshinweise
Verfügung gestellt werden. 19. Bei Spritzarbeiten ist, falls erforderlich, geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl. Hautschutzcreme und Atemschutz Durch einen Sachkundigen ist die Maschine bei Bedarf, jedoch mindestens einmal jährlich, zu überprüfen. Knauf PFT GmbH & Co.KG... -
Seite 10: Einstellwerte
Rotor und Stator sind Verschleißteile, die regelmäßig überprüft und bei Bedarf ausgetauscht werden müssen. Druck Die Pumpeneinheit PFT QUICKLI soll mindestens einen Druck von 15 - 20 bar und einen Rückstaudruck bei ausgeschalteter Maschine von ca. 6 - 8 bar erreichen Die Verwendung eines Mörteldruckmanometers ist gemäß... -
Seite 11: Inbetriebnahme
Teleskop-Förderstab anschließen. Materialbehälter mit Farbe füllen Drehzahl auf Minimum stellen(1 Quickli ) (2 Quickli I I) EIN-Taster drücken. (1 Quickli ) (2 Quickli II) Hebel am Teleskop-Förderstab drücken. Drehzahl regelt die Materialmenge. (1 Quickli ) (2 Quickli I I) - Seite 12 Achtung! Während der Maschineneinstellung und des Betriebes der Förderpumpe PFT QUICKLI darf das Schutzgitter des Materialbehälters nicht entfernt werden. Bevor mit dem Spritz- oder Pumpvorgang begonnen wird, müssen alle Schläuche mit Wasser durchgespült, danach wieder restlos entleert und ggf. die Schläuche mit Kalkmilch vorgeschmiert werden (je nach Vorgabe des Materialherstellers ).
-
Seite 13: Checkliste
Diese sind aufeinander abgestimmt und bilden mit der Maschine eine konstruktive Einheit. Bei Zuwiderhandlungen tritt nicht nur der Garantieverlust ein, auch ist mit schlechter Mörtelqualität zu rechnen. Checkliste Wie können Probleme bei der Mischpumpe PFT QUICKLI vermieden bzw. schnell behoben werden ? Störung Ursache Lösung... -
Seite 14: Zeichnung Mixer Und Rahmen
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Zeichnung Mixer und Rahmen Knauf PFT GmbH & Co.KG... -
Seite 15: Ersatzteilliste Mixer Und Rahmen
00 05 01 51 Sterngriff D=50 M10 x 60 20 20 69 00 Skt-Mutter M12 DIN 934 verzinkt 00 05 34 75 Adaptermutter M18 x 2,0/M14 x 2,0 00 04 89 90 Winkelmixer 1500W mit Drehzahlregelung Knauf PFT GmbH & Co.KG... -
Seite 16: Zeichnung Armatur
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Zeichnung Armatur Knauf PFT GmbH & Co.KG... -
Seite 17: Ersatzteiliste Armatur
00 04 11 45 Gegenmutter Skintop M 20 x 1,5 00 05 00 80 Kabelsatz 230V f. Quickli 00 04 11 27 Skintopverschraubung M 20 x 1,5 00 00 12 29 Schuko-Aufbausteckdose 16A grau Nr. 10200 00 02 20 39 Schuko-Stecker (Gummi) Knauf PFT GmbH & Co.KG... -
Seite 18: Zeichnung Quickli Ii
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Zeichnung QUICKLI FU II Knauf PFT GmbH & Co.KG... -
Seite 19: Ersatzteiliste Quickli Ii
00 02 34 02 Federring A 20 DIN 127 verz Motorschutzhaube 20 20 72 00 Sicherungsmutter M8 DIN 985 verz. 00 02 32 71 Skt.-Schraube M 8 x 40 DIN 931 verz. ~ 00 06 18 58 Mitnehmerklaue Guss G 4 mit rundem Fangtrichter Knauf PFT GmbH & Co.KG... -
Seite 20: Zeichnung Saugset
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Zeichnung Saugset Knauf PFT GmbH & Co.KG... -
Seite 21: Ersatzteiliste Saugset
20 20 12 00 Geka-Kupplung 3/4" IG 00 03 55 71 Schmiernippel M 8 00 05 20 71 Doppelnippel 3/4" x 60 verz. mit Bohrung 00 05 20 69 Wellendichtring CC 12x24x7 NBR STEFA 00 05 20 88 Überwurfmutter 3/4" MESSING Knauf PFT GmbH & Co.KG... -
Seite 22: Zeichnung Zubehör Farbrollenset
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Zeichnung Zubehör Farbrollenset Knauf PFT GmbH & Co.KG... -
Seite 23: Ersatzteiliste Zubehör Farbrollenset
00 05 13 01 Farbrollenset mit Pistole und Teleskopstab 00 01 04 11 Schwammkugel 17mm Durchmesser für 10mm Schlauch 00 00 84 78 Materialschlauch 1/2" 15m mit 2 x Saughochdruckkupplung 00 05 13 05 Farbrollenset Teleskop 100-180 cm kpl. Knauf PFT GmbH & Co.KG... - Seite 24 PFT QUICKLI Bedienungsanleitung Stand 07.2004 Knauf PFT GmbH & Co.KG...
-
Seite 25: Technische Daten Quickli
Absicherung Anschlußspannung Steuerspannung Sicherung Zuleitung Pumpe* Pumpenleistung Rotor/Stator L/min max. Betriebsdruck Förderweite Wichtige Maschinennummern Schaltplannr. 00056699 Stücklistennr. 00048373 BAL Nr. 00051711 * Richtwert je nach Förderhöhe, Pumpenzustand und - ausführung, Mörtelqualität, - zusammensetzung und -konsistenz Knauf PFT GmbH & Co.KG... -
Seite 26: Technische Daten Quickli Ii
PFT QUICKLI Bedienungsanleitung Stand 07.2004 Technische Daten QUICKLI II Maschinenbezeichnung Quickli II 00 06 71 07 Maschinentyp Förderpumpe Maschinenverwendung Dispersions und Kalkfarben Einheit Maße Länge Breite Höhe 1100 Einfüll-/Anschlußhöhe Wasseranschluß ¾“ min 2,5 bar Zoll Materialinhalt Gewichte Gewicht Motoreinheit 21,0 Gewicht Fahrgestell Materialbehälter... - Seite 27 PFT QUICKLI Bedienungsanleitung Stand 07.2004 Knauf PFT GmbH & Co.KG...
