Fehlersuche; Installation - Siemens RLE127 Installationsanleitung

Sollwert (1...30 K):
Temperatur-Einstell- Temperaturdifferenz, die zwischen den beiden erfass-
schieber ten Anlagenelementen herrschen muss
Minimale Ladetemperatur (30...80 °C):
Einstellschieber 3 Wenn Schalter 3 auf
Absolute Temperatur (40...90 °C):
Potentiometer 4
Wenn Schalter 4 und 5 auf
gestellt wurden
Maximaltemperatur (40...130 °C):
Wenn Schalter 4 und 5 auf
Potentiometer 5
Betriebsanzeige
Die rote LED zeigt den Betriebszustand des Reglers an:
• LED leuchtet: Netzspannung vorhanden (Normalbe-
trieb)
• LED blinkt schnell (4 Hz): Testbetrieb
• LED blinkt langsam (1 Hz): Fehler Temperaturmes-
sung B2
Die Leuchtdiode ist auch bei montiertem Deckel sichtbar.
nbetriebnahme
Inbetriebnahme
1. Deckel entfernen
2. Flexible Kunststoffabdeckung anheben; dadurch
werden die Einstellelemente zugänglich
3. Einstellungen vornehmen:
Schaltdifferenz (Schalter 1 und 2)
−
Betriebsart (mit/ohne Minimalladetemperatur;
−
Schalter 3)
Anwendung (Schalter 4 und 5)
−
Testbetrieb (Schalter 6 =
−
4. Flexible Kunststoffabdeckung wieder montieren
5. Betriebsspannung der Anlage einschalten. Die
Leuchtdiode für die Betriebsanzeige muss blinken
(Testbetrieb)
6. Temperatur-Einstellschieber auf Minimalstellung
stellen (<5 K), um Umschaltkontakt auf Q1–Q3 zu
schalten
► bei falscher Reaktion siehe Abschnitt "Fehler-
suche"
7. Temperatur-Einstellschieber auf Maximalstellung
stellen (>25 K), um Umschaltkontakt auf Q4–Q6 zu
schalten
► bei falscher Reaktion siehe Abschnitt "Fehler-
suche"
8. Betriebsspannung der Anlage ausschalten
9. Regler auf Normalbetrieb schalten (Schalter 6 auf
stellen)
10. Betriebsspannung der Anlage einschalten. Die
Leuchtdiode für die Betriebsanzeige muss leuchten
(Normalbetrieb)
11. Ist ein Fernsollwertgeber angeschlossen, muss der
Temperatur-Einstellschieber auf EXT gestellt werden
12. Temperatur-Einstellschieber zuerst auf Minimalwert
stellen, dann auf Maximalwert.
Regelung beobachten: sie darf weder zu schnell noch
zu träge reagieren
► bei falscher Reaktion siehe Abschnitt "Fehler-
suche"
13. Sollwert am Temperatur-Einstellschieber einstellen
14. Deckel wieder montieren
Siemens Switzerland Ltd / HVAC Products
All manuals and user guides at all-guides.com
gestellt wurde
oder
gestellt wurden
EIN)
CE1G3337xx

Fehlersuche

Falsches Ergebnis Mögliche Ursachen
Stellgerät reagiert nicht • Stellgerät nicht angeschlos-
• Keine Betriebsspannung
• Reglerklemmen falsch ver-
Stellgerät läuft auf statt
zu oder zu statt auf
• Regler und externer Fühler
• Fühler nicht angeschlossen
• Temperatur-Einstellschieber
Ventil bleibt in einer
Endlage stehen
• Externer Fühler nicht ange-
Regelung reagiert zu • Schaltdifferenz reduzieren
langsam
• Schaltdifferenz erhöhen
Regelung ist instabil
en English

Installation

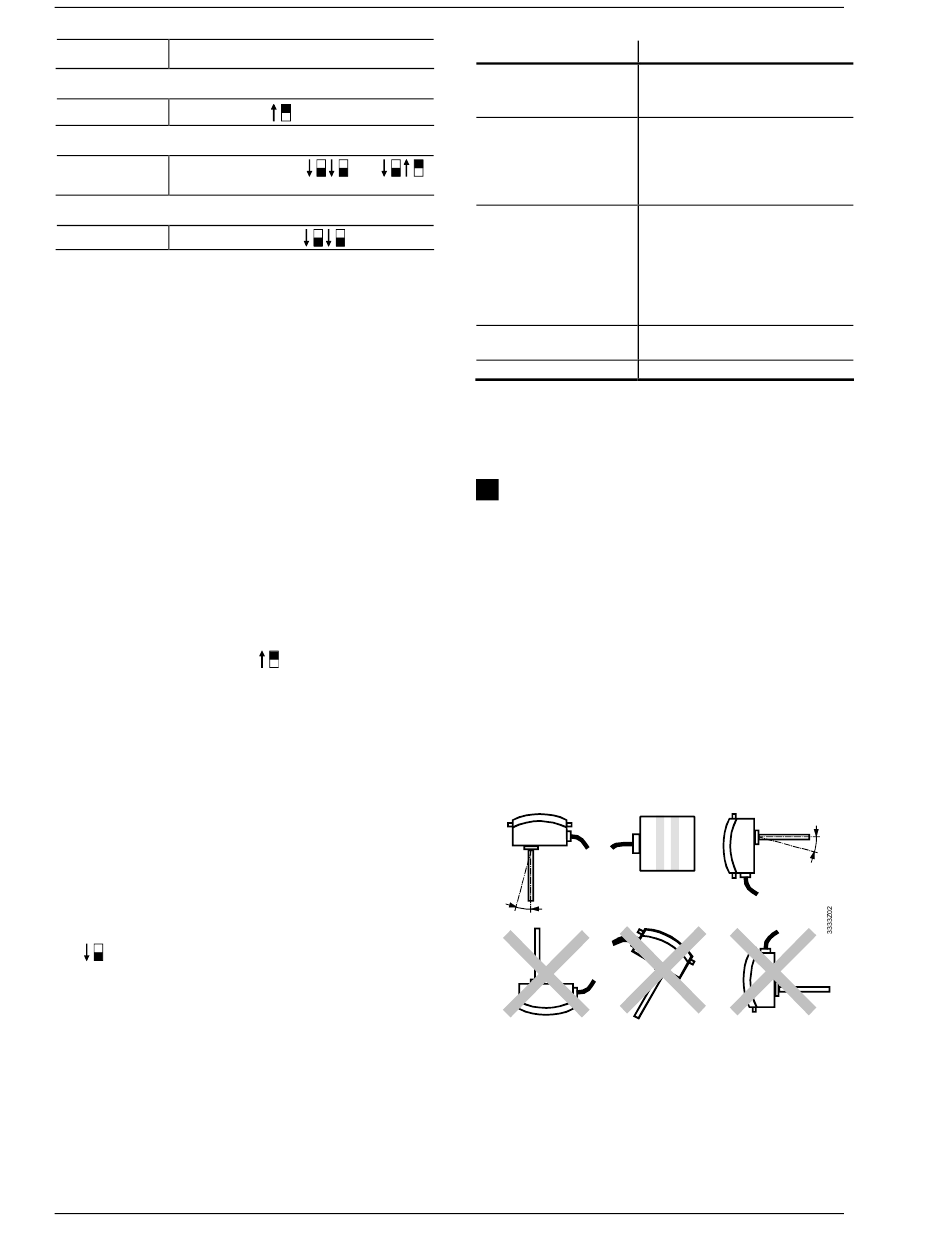

Place of installation
Maximum permissible ambient temperature = 50 °C
• When used in heat sources: In the hottest part
• When used in consumers: In the coldest part
• When used in solar collectors: Directly by the outlet
Mounting
The immersion temperature controller is designed for
use with protection pocket:
Procedure:
1. Drain the piping system.
2. Choose one of the following mounting positions:
max. 15°
The controller may not be mounted upside down and the cable may not
enter from the top.
The minimum immersion length must be 60 mm.
3. Fit protection pocket in the pipe. If required, use
sealing material (hemp, Teflon tape, or similar).
4. Insert controller into the protection pocket and snap
it on.
5. Fill piping system again.
6. Mount external temperature sensor according to the
Mounting Instructions supplied with it.
23.11.2004
sen
drahtet
vertauscht montiert
steht auf EXT und es ist kein
Fernsollwertgeber ange-
schlossen
schlossen oder Kurzschluss
in seiner Verdrahtung
max. 15°
2/16
