Anwendung
CE1N3337de
26.11.2009

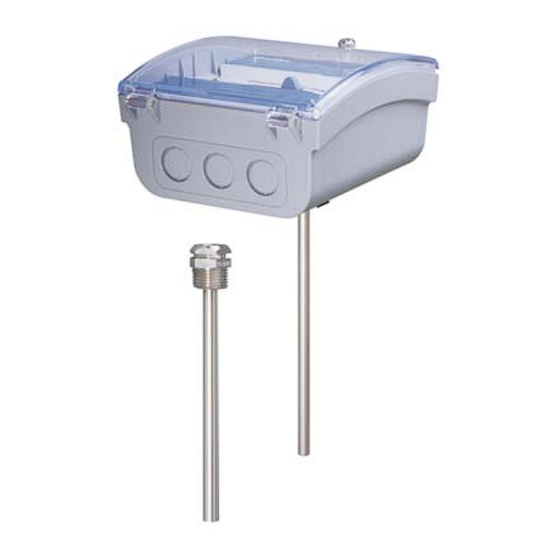

Synco™ 100
Temperaturdifferenzregler
Temperaturdifferenzregler für Solar-Speichersysteme. 2 Zweipunktsteuer-
ausgänge AC 24...230 V. Kompaktbauweise.
Anlagenseitig:
• Solarenergieanlagen mit Speichern
• Schwimmbadheizungen mit Solarkollektoren
• Wärmespeicheranlagen mit mehreren Speichern
• Wärmespender mit mehreren Kesseln
Gebäudeseitig:
• Wohnbauten aller Art
• Nichtwohnbauten aller Art
Anwendungsbeispiel:
• Regelung der Temperaturdifferenz zwischen zwei Anlagenelementen, z.B. zwischen
Wärmequelle und Wärmeempfänger
Steuerseitig:
• Zweipunkt-Stellantriebe, z.B. thermische
• Dreipunkt-Stellantriebe
• Umwälzpumpen, Ladepumpen
• Ein-Aus-Steuergeräte aller Art
3
337
RLE127
Building Technologies
Werbung
Verwandte Anleitungen für Siemens Synco RLE127
Inhaltszusammenfassung für Siemens Synco RLE127
- Seite 1 Synco™ 100 RLE127 Temperaturdifferenzregler Temperaturdifferenzregler für Solar-Speichersysteme. 2 Zweipunktsteuer- ausgänge AC 24…230 V. Kompaktbauweise. Anwendung Anlagenseitig: • Solarenergieanlagen mit Speichern • Schwimmbadheizungen mit Solarkollektoren • Wärmespeicheranlagen mit mehreren Speichern • Wärmespender mit mehreren Kesseln Gebäudeseitig: • Wohnbauten aller Art • Nichtwohnbauten aller Art Anwendungsbeispiel: •...
- Seite 2 Der Regler schaltet den Steuerausgang (Umschaltkontakt), wenn der Sollwert, also die Temperaturdifferenz, erreicht wird. Einzustellen sind: • Sollwert, also die Temperaturdifferenz, die zwischen den beiden erfassten Anlagen- elementen herrschen muss • Schaltdifferenz • Minimale Ladetemperatur (Zusatzfunktion) 2/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
- Seite 3 Für den Testbetrieb muss zuerst am DIP-Schalter-Block der DIP-Schalter 6 auf „Test- betrieb“ gestellt werden (vergl. Kapitel „Ausführung“). Dann kann mit dem Einstell- schieber für den Temperaturdifferenz-Sollwert der Umschaltkontakt manuell gesteuert werden: 3/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
- Seite 4 Anwendungen 3, 4: Umlenkventil (°C) Anwendungen 1, 2: Standard Testbetrieb Im Testbetrieb Regelbetrieb Frostschutz Frostschutz aktiv Frostschutz inaktiv Hinweise Im Auslieferungszustand stehen alle 8 Schalter in der Stellung (AUS). Der Schalter 8 ist inaktiv. 4/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
- Seite 5 Temperatur 0 …+ 50 °C < 95 % r.F. Feuchte Transport Klimatische Bedingungen nach IEC 721-3-2, Klasse 2K3 Temperatur − 25…+70 °C Feuchte < 95 % rel. F. Mechanische Bedingungen Klasse 2M2 5/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
- Seite 6 Eingang für Steuerkontakt Q2, Q5 Ausgang Steuerkontakt (normal geschlossen) Q3, Q6 Ausgang Steuerkontakt (normal offen) Eingang für Fernsollwertgeber Anschlussschaltpläne Temperaturdifferenzreglung mit Fernsollwertgeber und 2 externen Temperaturfühlern, mit Maximalbegrenzung. Steuern einer Ladepumpe (z.B. Anwendung 1) 6/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
-
Seite 7: Anwendungsbeispiele
Temperaturdifferenzregelung mit einem Speicher. Die Temperaturdifferenz zwischen dem Kollektor (Fühler B2) und dem Speicher (reglerinterner Fühler N1) wird mit dem Δt- Sollwert verglichen. Die Ladepumpe M1 wird eingeschaltet, wenn die eingestellte Temperaturdifferenz er- reicht ist 7/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009... - Seite 8 Temperaturdifferenzregelung mit einem Speicher und einem Wärmetauscher zwischen Kollektor und Speicher. Ein zusätzlicher Temperaturfühler (B3) erfasst die Temperatur im Wärmetauscher; der Speicher wird nur dann geladen, wenn die Wärmetauschertemperatur B3 den einge- stellten Sollwert erreicht 8/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
- Seite 9 Die Anwendung ist vorteilhaft, wenn viel Solarwärme lange zur Verfügung steht Externer Temperaturfühler (Wärmequelle) Externer Temperaturfühler Wärmeverbraucher (Speicher) Primär-Wärmequelle (Kollektor) Sekundär-Wärmequelle (Kessel oder Kollektor) Ladepumpe 1 Ladepumpe 2 Tauchtemperaturregler RLE127 Fernsollwertgeber BSG21.1 Stellantrieb für Umlenkventil 9/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
- Seite 10 Massbild 72.5 13.5 251.5 Masse in mm Regler mit Schutzrohr 2004-2008-2009 Siemens Schweiz AG Änderungen vorbehalten 10/10 Siemens Temperaturdifferenzregler RLE127 CE1N3337de Building Technologies 26.11.2009...
